Позиционирование гидроцилиндр — HITACHI ZX135USK-3

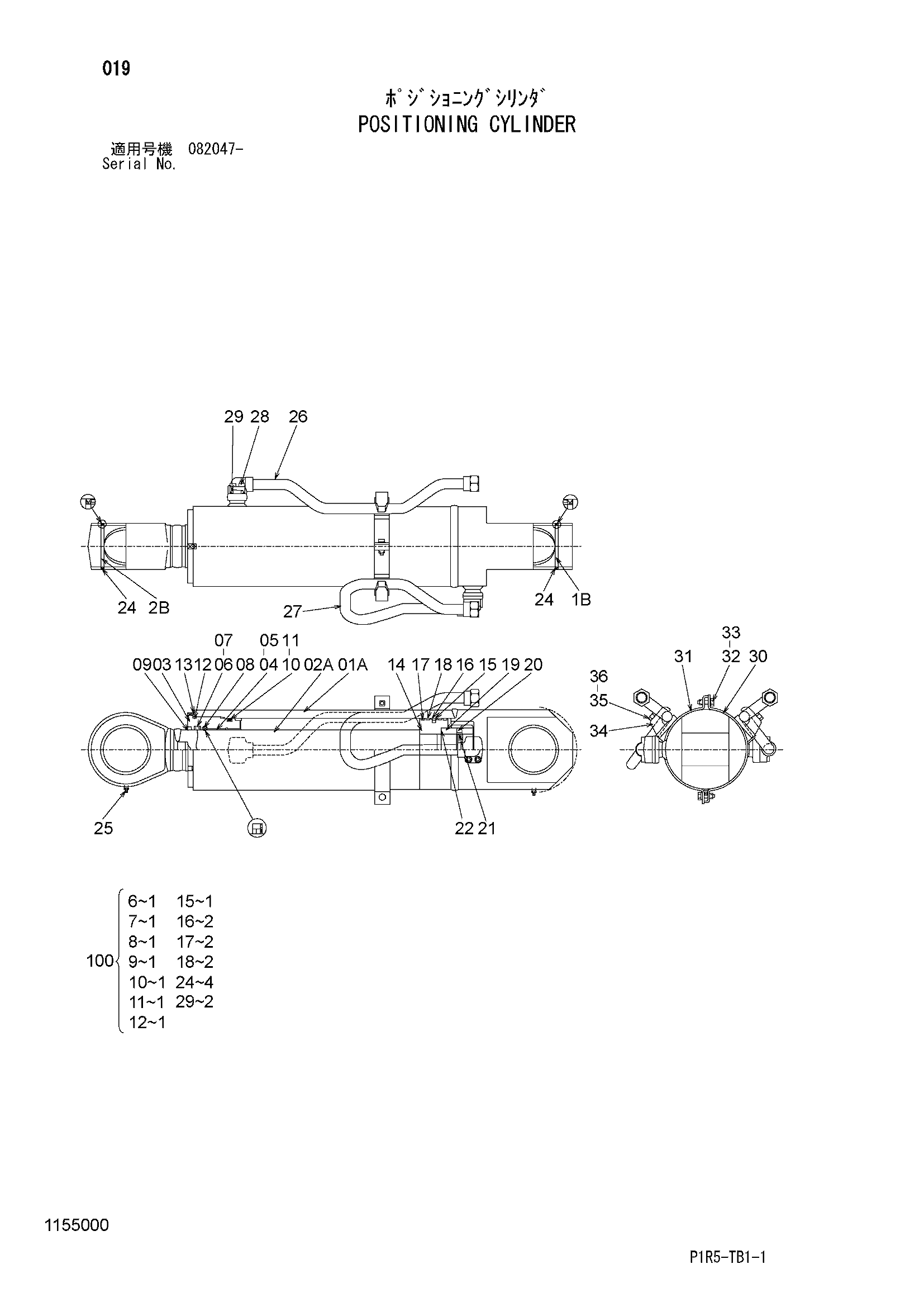

Заводская схема «Позиционирование гидроцилиндр» для HITACHI ZX135USK-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4641753 | Гидроцилиндр стрелы | 1 | |
| 01A | 1155001 | Труба гидроцилиндра | 1 |
| 01B | 1155002 | Втулка пальца | 1 |
| 02A | 1155003 | Шток поршня | 1 |
| 02B | 1155002 | Втулка пальца | 1 |
| 03 | 1155004 | Головка гидроцилиндра | 1 |
| 04 | 0336804 | Втулка | 1 |
| 05 | 0161503 | Стопорное кольцо | 1 |
| 06 | 4069701 | U-образная манжета | 1 |
| 07 | 0237309 | Опорное кольцо | 1 |
| 08 | 0482708 | Кольцо буффер | 1 |
| 09 | 0779704 | Грязесъёмное кольцо | 1 |
| 10 | 4007535 | Уплотнительное кольцо | 1 |
| 11 | 1155006 | Опорное кольцо | 1 |
| 12 | 0151113 | Уплотнительное кольцо | 1 |
| 13 | 0127416 | Стопорная шайба | 1 |
| 14 | 0926809 | Поршень | 1 |
| 15 | 4170547 | Кольцо уплотнение в сборе | 1 |
| 16 | 0875607 | Опорное кольцо | 2 |
| 17 | 0259307 | Направляющее кольцо | 2 |
| 18 | 4305022 | Направляющее кольцо | 2 |
| 19 | 0352713 | Гайка | 1 |
| 20 | 0352715 | Установочный винт | 1 |
| 21 | 0104404 | Шарик | 1 |
| 22 | 0352714 | Регулировочная шайба | 1 |
| 24 | 0420111 | Грязесъёмное кольцо | 4 |
| 26 | 1155007 | Трубка | 1 |
| 27 | 1155008 | Трубка | 1 |
| 28 | M341030 | Болт с внутренним шестигранником | 8 |
| 29 | 4506430 | Уплотнительное кольцо | 2 |
| 30 | 1155009 | Лента | 1 |
| 31 | 1155010 | Лента | 1 |
| 32 | J901035 | Болт | 2 |
| 33 | A590910 | Шайба | 2 |
| 34 | 0309021 | Держатель | 2 |
| 35 | 0309022 | Болт | 2 |
| 36 | 0208516 | Пружинная шайба | 2 |
| 100 | 4676970 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX135USK-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
