Гидролинии рабочего оборудования (стрела) — HITACHI ZX135USK-3

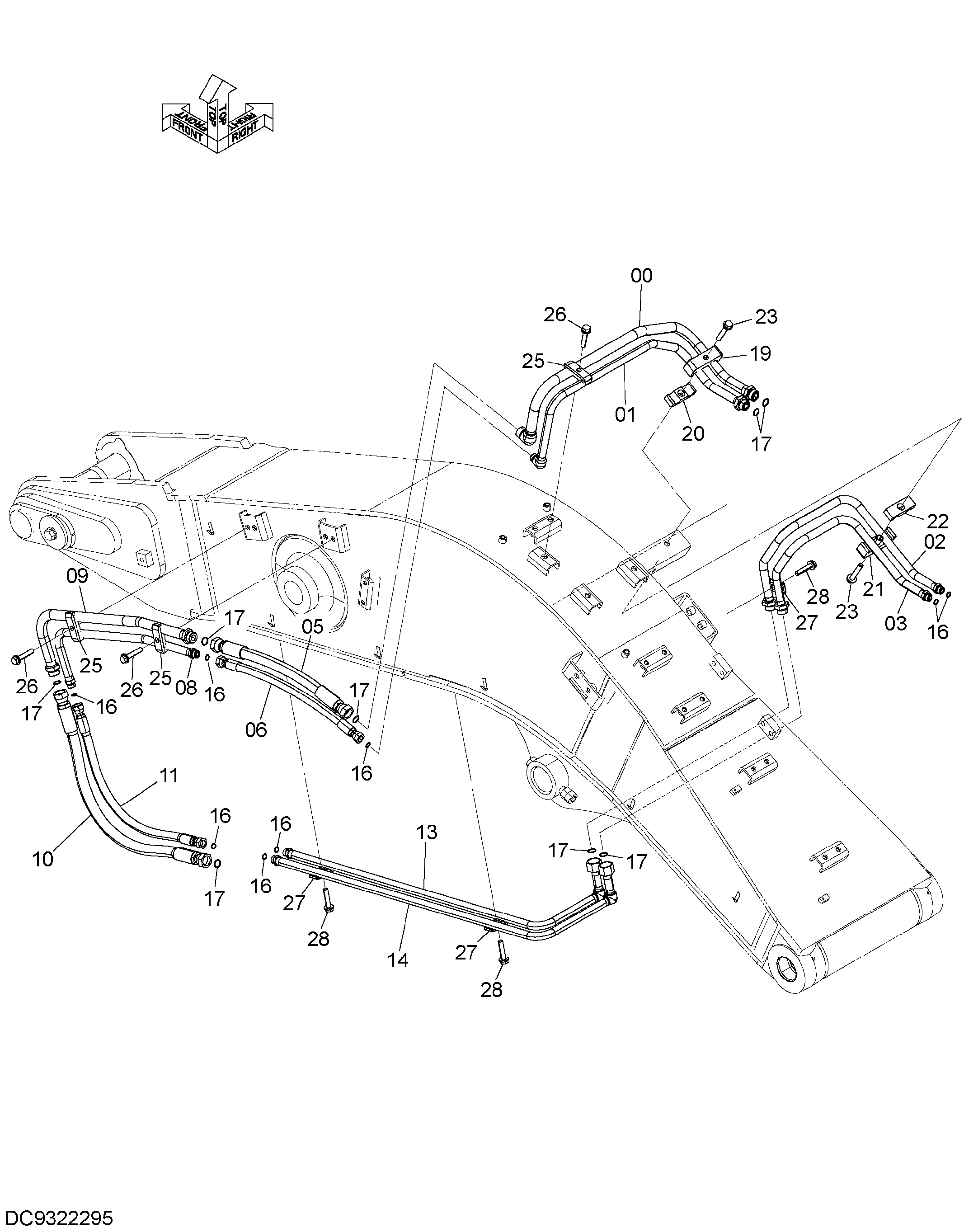

Заводская схема «Гидролинии рабочего оборудования (стрела)» для HITACHI ZX135USK-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8124605 | Трубка | 1 |
| 01 | 8124606 | Трубка | 1 |
| 02 | 8124607 | Трубка | 1 |
| 03 | 8124608 | Трубка | 1 |
| 05 | 4684784 | Шланг | 1 |
| 06 | 4231267 | Шланг | 1 |
| 08 | 8124609 | Трубка | 1 |
| 09 | 8124610 | Трубка | 1 |
| 10 | 9298327 | Шланг в сборе | 1 |
| 10A | 4229840 | Шланг | 1 |
| 10B | 4327294 | Защитный кожух | 3 |
| 11 | 9224448 | Шланг в сборе | 1 |
| 11A | 4285797 | Шланг | 1 |
| 11B | 4327294 | Защитный кожух | 1 |
| 13 | 8124611 | Трубка | 1 |
| 14 | 8124612 | Трубка | 1 |
| 16 | 4138938 | Уплотнительное кольцо | 8 |
| 17 | 4187308 | Уплотнительное кольцо | 8 |
| 19 | 4398113 | Хомут трубки | 1 |
| 20 | 4398114 | Резиновая прокладка | 1 |
| 21 | 4428248 | Хомут трубки | 1 |
| 22 | 4428249 | Резиновая прокладка | 1 |
| 23 | J271275 | Болт с шайбой | 2 |
| 23A | J901275 | Болт | 1 |
| 23B | J222012 | Шайба | 1 |
| 25 | 4141806 | Хомут трубки | 3 |
| 26 | J271265 | Болт с шайбой | 3 |
| 26A | J901265 | Болт | 1 |
| 26B | J222012 | Шайба | 1 |
| 27 | 4189858 | Хомут трубки | 3 |
| 28 | J271260 | Болт с шайбой | 3 |
| 28A | J901260 | Болт | 1 |
| 28B | J222012 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX135USK-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
