Электрический тип управление детали (2) — HITACHI ZX135USK-3

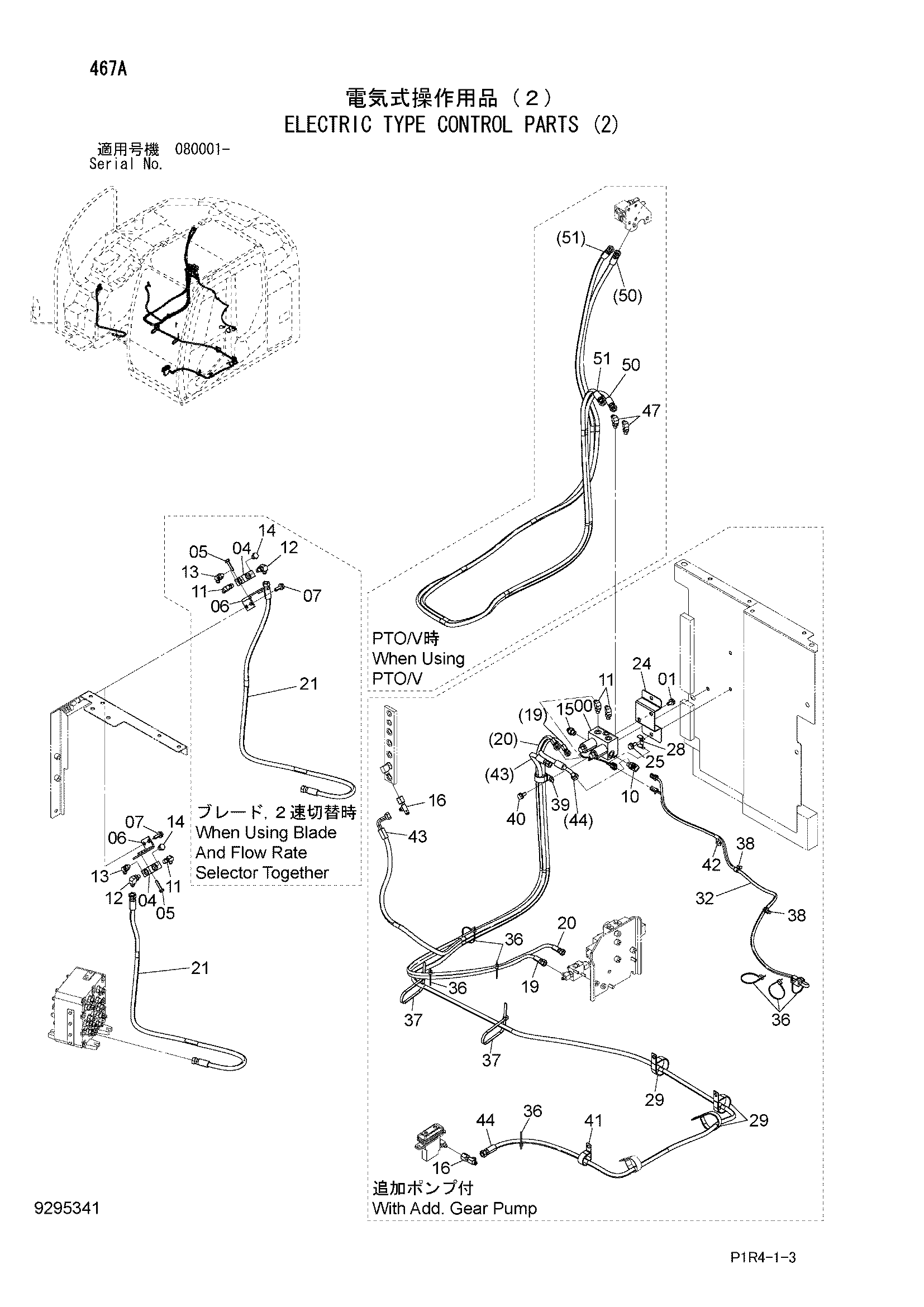

Заводская схема «Электрический тип управление детали (2)» для HITACHI ZX135USK-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4463199 | Электромагнитный клапан | 1 |
| 01 | J271020 | Болт с шайбой | 2 |
| 01A | J901020 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 04 | 4411001 | Челночный клапан | 1 |
| 05 | J260840 | Болт с шайбой | 2 |
| 05A | J900840 | Болт | 1 |
| 05B | A590108 | Плоская шайба | 1 |
| 06 | 9764485 | Кронштейн | 1 |
| 07 | J271030 | Болт с шайбой | 2 |
| 07A | J901030 | Болт | 1 |
| 07B | J222010 | Шайба | 1 |
| 10 | A852333 | Угловой штуцер | 1 |
| 10A | 4509180 | Уплотнительное кольцо | 1 |
| 11 | A852322 | Угловой штуцер | 1 |
| 11 | A852322 | Угловой штуцер | 3 |
| 11A | 957366 | Уплотнительное кольцо | 1 |
| 12 | A852323 | Угловой штуцер | 1 |
| 12A | 957366 | Уплотнительное кольцо | 1 |
| 13 | A852223 | Угловой штуцер | 1 |
| 13A | 957366 | Уплотнительное кольцо | 1 |
| 14 | A885002 | Пробка | 1 |
| 14A | 957366 | Уплотнительное кольцо | 1 |
| 15 | A852133 | Адаптер | 1 |
| 15A | 4509180 | Уплотнительное кольцо | 1 |
| 16 | 4246672 | Соединительный штуцер | 1 |
| 16 | 4246672 | Соединительный штуцер | 2 |
| 19 | 9282209 | Шланг в сборе | 1 |
| 19A | 4675282 | Шланг | 1 |
| 19B | 4327315 | Защитный кожух | 4 |
| 20 | 9291073 | Шланг в сборе | 1 |
| 20A | 4684473 | Шланг | 1 |
| 20B | 4327315 | Защитный кожух | 4 |
| 21 | 9289915 | Шланг в сборе | 1 |
| 21A | 4683543 | Шланг | 1 |
| 21B | 4327315 | Защитный кожух | 2 |
| 24 | 4668512 | Кронштейн | 1 |
| 25 | J271025 | Болт с шайбой | 2 |
| 25A | J901025 | Болт | 1 |
| 25B | J222010 | Шайба | 1 |
| 28 | 4602634 | Кронштейн | 1 |
| 29 | 4193816 | Зажим | 3 |
| 32 | 4683544 | Жгут проводов | 1 |
| 36 | 4055312 | Ленточный зажим | 7 |
| 37 | 4121859 | Ленточный зажим | 2 |
| 38 | 4449250 | Зажим | 2 |
| 39 | 4190264 | Зажим | 1 |
| 40 | J271025 | Болт с шайбой | 1 |
| 40A | J901025 | Болт | 1 |
| 40B | J222010 | Шайба | 1 |
| 41 | 4190291 | Зажим | 1 |
| 42 | 4190261 | Зажим | 1 |
| 43 | 9291842 | Шланг в сборе | 1 |
| 43A | 4409800 | Шланг | 1 |
| 43B | 4327315 | Защитный кожух | 3 |
| 44 | 9291843 | Шланг в сборе | 1 |
| 44A | 4685642 | Шланг | 1 |
| 44B | 4327315 | Защитный кожух | 4 |
| 47 | A852323 | Угловой штуцер | 2 |
| 47A | 957366 | Уплотнительное кольцо | 1 |
| 50 | 9283328 | Шланг в сборе | 1 |
| 50A | 4470010 | Шланг | 1 |
| 50B | 4327315 | Защитный кожух | 7 |
| 51 | 9283329 | Шланг в сборе | 1 |
| 51A | 4640245 | Шланг | 1 |
| 51B | 4327315 | Защитный кожух | 7 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX135USK-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
