Гидроцилиндр ковша — HITACHI ZX135USK-3

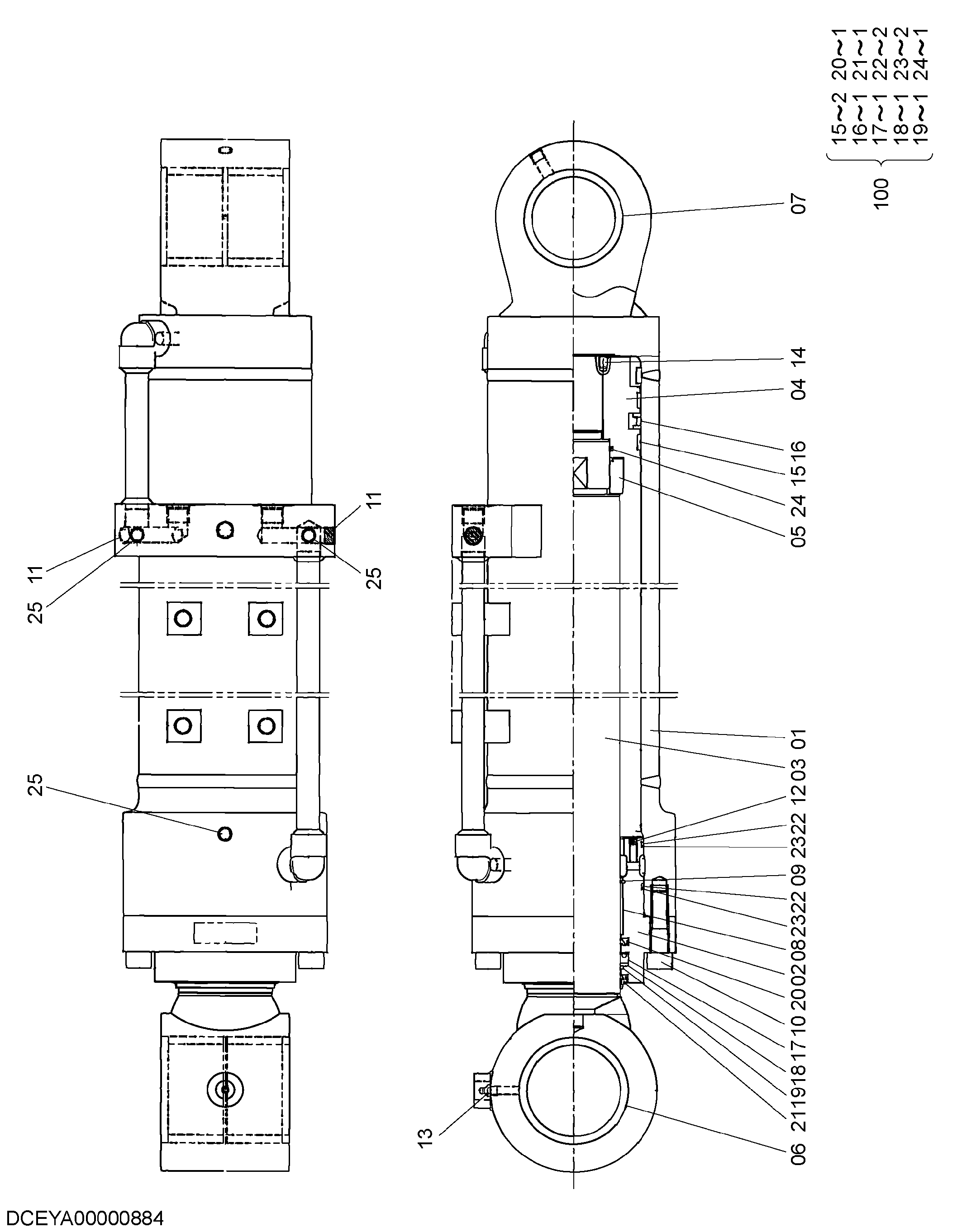

Заводская схема «Гидроцилиндр ковша» для HITACHI ZX135USK-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| YA00000884 | Гидроцилиндр ковша | 1 | |
| 01 | YA00004722 | Трубка в сборе | 1 |
| 02 | YA00004723 | Шток крышка | 1 |
| 03 | YA00004724 | Шток в сборе | 1 |
| 04 | YA00004725 | Поршень | 1 |
| 05 | YA00004726 | Кусион кольцо | 1 |
| 06 | 4397790 | Втулка | 2 |
| 07 | 4332285 | Втулка | 2 |
| 08 | YA00004729 | Шток втулка | 1 |
| 09 | YA00004730 | Стопорное кольцо | 1 |
| 10 | J781660 | Разъём болт | 17 |
| 11 | YA00004731 | Пробка | 2 |
| 12 | YA00004732 | Орифике пробка | 1 |
| 13 | YA00004733 | Смазка ниппель | 1 |
| 14 | YA00004734 | Комплект винт | 1 |
| 15 | YA00004735 | Веар кольцо | 2 |
| 16 | YA00004736 | Поршень манжета | 1 |
| 17 | YA00004737 | Шток манжета | 1 |
| 18 | YA00004738 | Задний UP кольцо | 1 |
| 19 | YA00004739 | Задний UP кольцо | 1 |
| 20 | YA00004740 | Буффер кольцо | 1 |
| 21 | YA00004741 | Пыль уплотнение | 1 |
| 22 | A811130 | Уплотнительное кольцо | 2 |
| 23 | YA00004742 | Задний UP кольцо | 2 |
| 24 | A811070 | Уплотнительное кольцо | 1 |
| 25 | YA00004743 | Пробка | 3 |
| 100 | YA00004745 | Комплект: уплотнение | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX135USK-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
