Линия фильтр — HITACHI ZX135USK-3

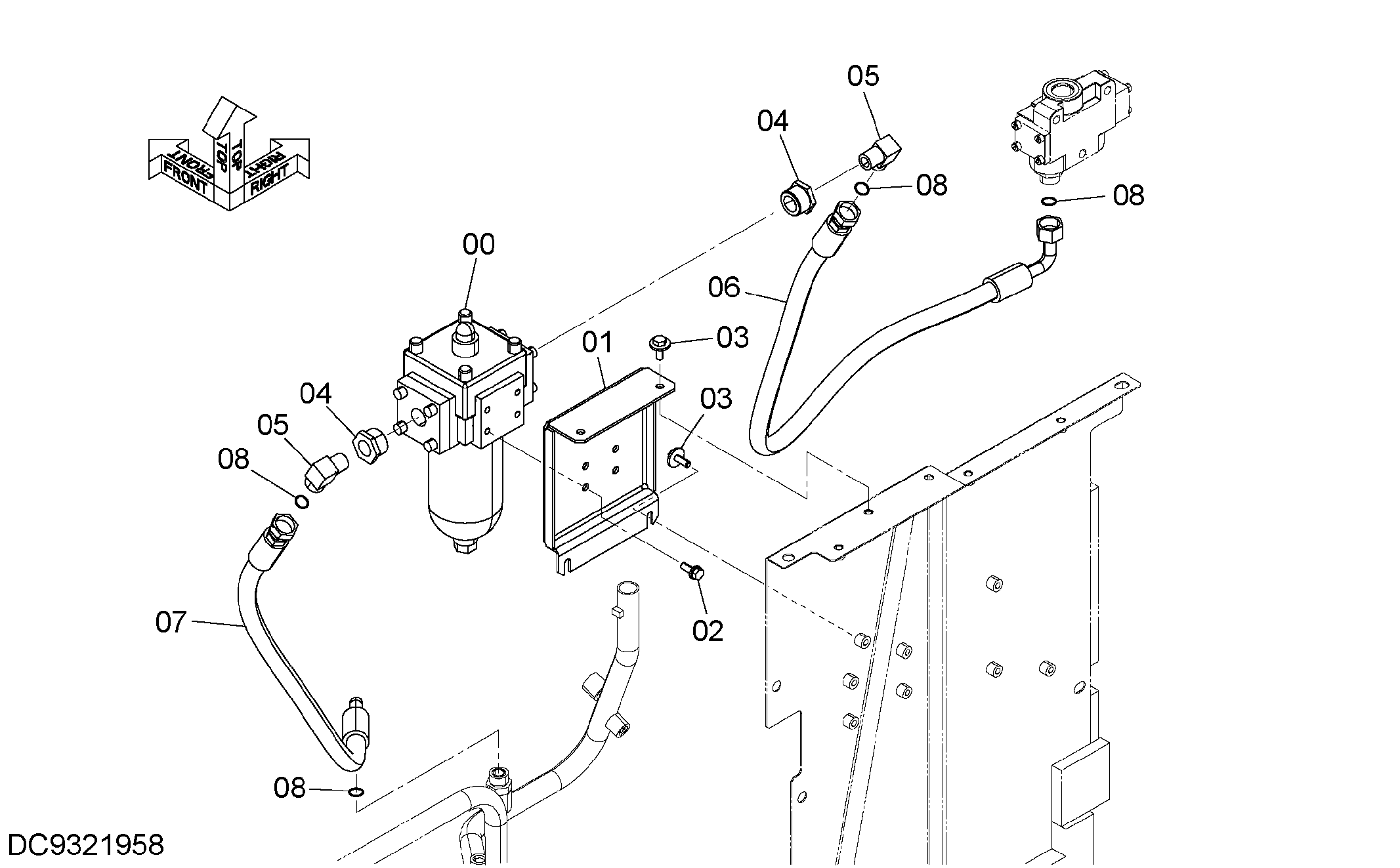

Заводская схема «Линия фильтр» для HITACHI ZX135USK-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4348650 | Фильтр линия | 1 |
| 01 | 3120718 | Кронштейн | 1 |
| 02 | J271030 | Болт с шайбой | 4 |
| 02A | J901030 | Болт | 1 |
| 02B | J222010 | Шайба | 1 |
| 03 | J281030 | Болт с шайбой | 2 |
| 03A | J901030 | Болт | 1 |
| 03B | 4486055 | Шайба | 1 |
| 04 | 94-1611 | Переходник | 2 |
| 05 | 4272267 | Угловой штуцер | 2 |
| 06 | 9216111 | Шланг в сборе | 1 |
| 06A | 4479998 | Шланг | 1 |
| 06B | 4327294 | Защитный кожух | 3 |
| 07 | 9215024 | Шланг в сборе | 1 |
| 07A | 4448240 | Шланг | 1 |
| 07B | 4327294 | Защитный кожух | 2 |
| 08 | 4187308 | Уплотнительное кольцо | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX135USK-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
