Крышка (5) — HITACHI ZX135USK-3

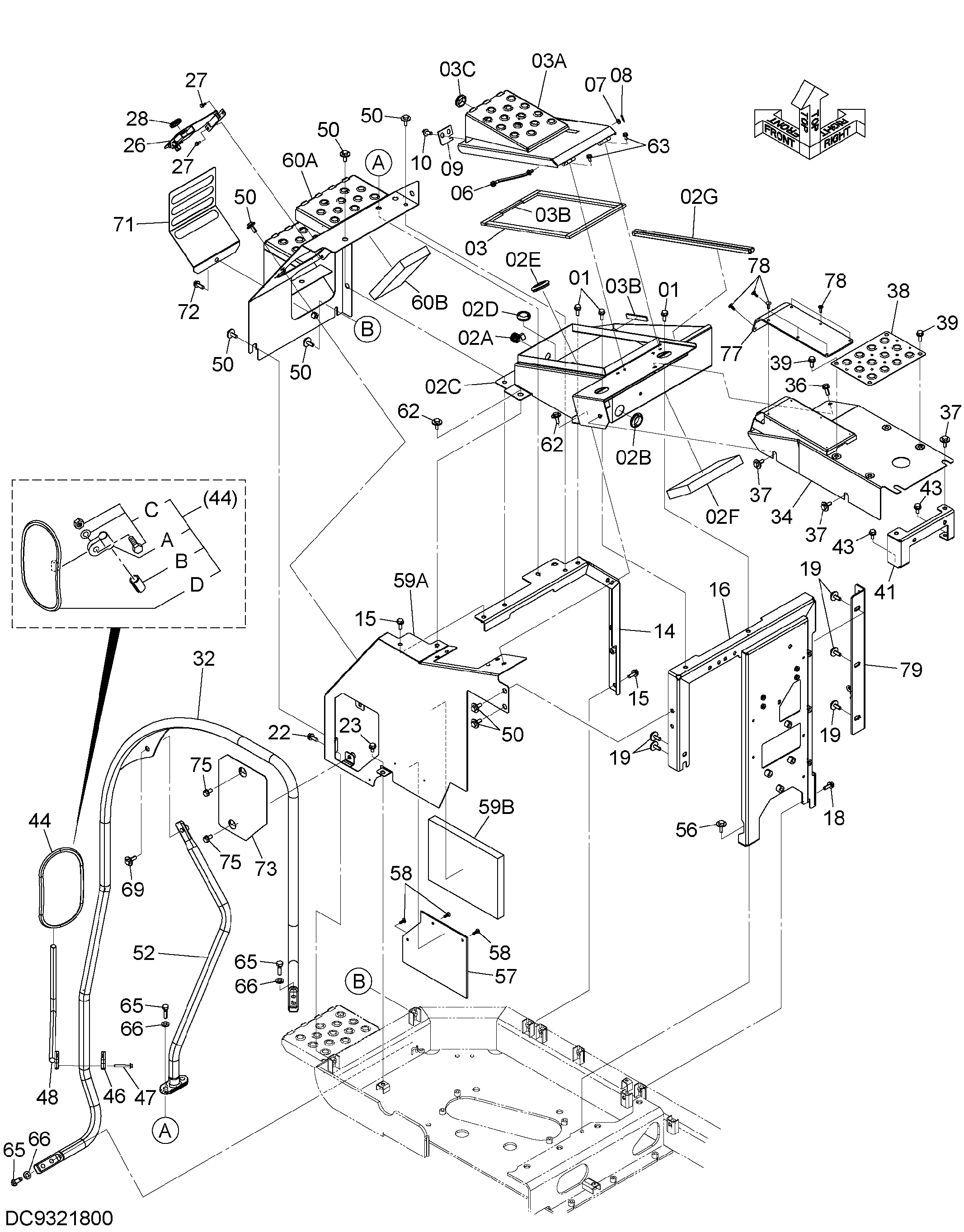

Заводская схема «Крышка (5)» для HITACHI ZX135USK-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J271030 | Болт с шайбой | 3 |
| 01A | J901030 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 02 | 8108322 | Крышка | 1 |
| 02A | 4457484 | Замок | 1 |
| 02B | 4276215 | Резиновая втулка | 2 |
| 02C | 8108315 | Крышка | 1 |
| 02D | 4347433 | Резиновая втулка | 1 |
| 02E | 4422519 | Резиновая втулка | 1 |
| 02F | 4687533 | Резиновая прокладка | 2 |
| 02G | 4670331 | Уплотнительная окантовка | 1 |
| 03 | 9767919 | Крышка | 1 |
| 03A | 8109301 | Крышка | 1 |
| 03B | 4388213 | Резиновая прокладка | 4 |
| 03C | 94-2810 | Резиновая втулка | 1 |
| 06 | 9764547 | Стойка | 1 |
| 07 | A590108 | Плоская шайба | 1 |
| 08 | 4022697 | Стопорный палец | 1 |
| 09 | 4638744 | Кронштейн | 1 |
| 10 | J271030 | Болт с шайбой | 2 |
| 10A | J901030 | Болт | 1 |
| 10B | J222010 | Шайба | 1 |
| 14 | 7052281 | Опора | 1 |
| 15 | J271030 | Болт с шайбой | 2 |
| 15A | J901030 | Болт | 1 |
| 15B | J222010 | Шайба | 1 |
| 16 | 7056907 | Опора | 1 |
| 18 | J271030 | Болт с шайбой | 1 |
| 18A | J901030 | Болт | 1 |
| 18B | J222010 | Шайба | 1 |
| 19 | J281030 | Болт с шайбой | 5 |
| 19A | J901030 | Болт | 1 |
| 19B | 4486055 | Шайба | 1 |
| 22 | J271030 | Болт с шайбой | 1 |
| 22A | J901030 | Болт | 1 |
| 22B | J222010 | Шайба | 1 |
| 23 | J271020 | Болт с шайбой | 1 |
| 23A | J901020 | Болт | 1 |
| 23B | J222010 | Шайба | 1 |
| 26 | 7052283 | Крышка | 1 |
| 27 | J260616 | Болт с шайбой | 2 |
| 27A | J900616 | Болт | 1 |
| 27B | A590106 | Плоская шайба | 1 |
| 28 | 94-2810 | Резиновая втулка | 1 |
| 32 | 7052284 | Стойка | 1 |
| 34 | 7052285 | Крышка | 1 |
| 36 | J271030 | Болт с шайбой | 1 |
| 36A | J901030 | Болт | 1 |
| 36B | J222010 | Шайба | 1 |
| 37 | J281030 | Болт с шайбой | 4 |
| 37A | J901030 | Болт | 1 |
| 37B | 4486055 | Шайба | 1 |
| 38 | 3108543 | Крышка | 1 |
| 39 | J271030 | Болт с шайбой | 4 |
| 39A | J901030 | Болт | 1 |
| 39B | J222010 | Шайба | 1 |
| 41 | 8108317 | Кронштейн | 1 |
| 43 | J271025 | Болт с шайбой | 2 |
| 43A | J901025 | Болт | 1 |
| 43B | J222010 | Шайба | 1 |
| 44 | 4416704 | Зеркало | 1 |
| 44A | 4460536 | Держатель | 1 |
| 44B | 4460582 | Манжета | 1 |
| 44C | 4634798 | Болт | 1 |
| 46 | 4425481 | Хомут | 1 |
| 47 | J260855 | Болт с шайбой | 2 |
| 47A | J900855 | Болт | 1 |
| 47B | A590108 | Плоская шайба | 1 |
| 48 | 8111826 | Стойка | 1 |
| 50 | J281030 | Болт с шайбой | 7 |
| 50A | J901030 | Болт | 1 |
| 50B | 4486055 | Шайба | 1 |
| 52 | 8110357 | Стойка | 1 |
| 56 | J281035 | Болт с шайбой | 1 |
| 56A | J901035 | Болт | 1 |
| 56B | 4486055 | Шайба | 1 |
| 57 | 4721720 | Крышка | 1 |
| 58 | 4443487 | Зажим | 3 |
| 59 | 8124410 | Крышка | 1 |
| 59A | 7060025 | Крышка | 1 |
| 59B | 4722686 | Резиновая прокладка | 1 |
| 60 | 8114426 | Крышка | 1 |
| 60A | 6025317 | Крышка | 1 |
| 60B | 4687533 | Резиновая прокладка | 1 |
| 62 | J281030 | Болт с шайбой | 2 |
| 62A | J901030 | Болт | 1 |
| 62B | 4486055 | Шайба | 1 |
| 63 | J260816 | Болт с шайбой | 4 |
| 63A | J900816 | Болт | 1 |
| 63B | A590108 | Плоская шайба | 1 |
| 65 | J921240 | Болт | 6 |
| 66 | J222012 | Шайба | 6 |
| 69 | J281035 | Болт с шайбой | 1 |
| 69A | J901035 | Болт | 1 |
| 69B | 4486055 | Шайба | 1 |
| 71 | 3114632 | Крышка | 1 |
| 72 | J271030 | Болт с шайбой | 1 |
| 72A | J901030 | Болт | 1 |
| 72B | J222010 | Шайба | 1 |
| 73 | 8124103 | Крышка | 1 |
| 75 | J271025 | Болт с шайбой | 2 |
| 75A | J901025 | Болт | 1 |
| 75B | J222010 | Шайба | 1 |
| 77 | 4695009 | Резиновая прокладка | 1 |
| 78 | 4443487 | Зажим | 8 |
| 79 | 9771050 | Кронштейн | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX135USK-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
