Трубопроводы системы смазки — HITACHI ZX135USK-3

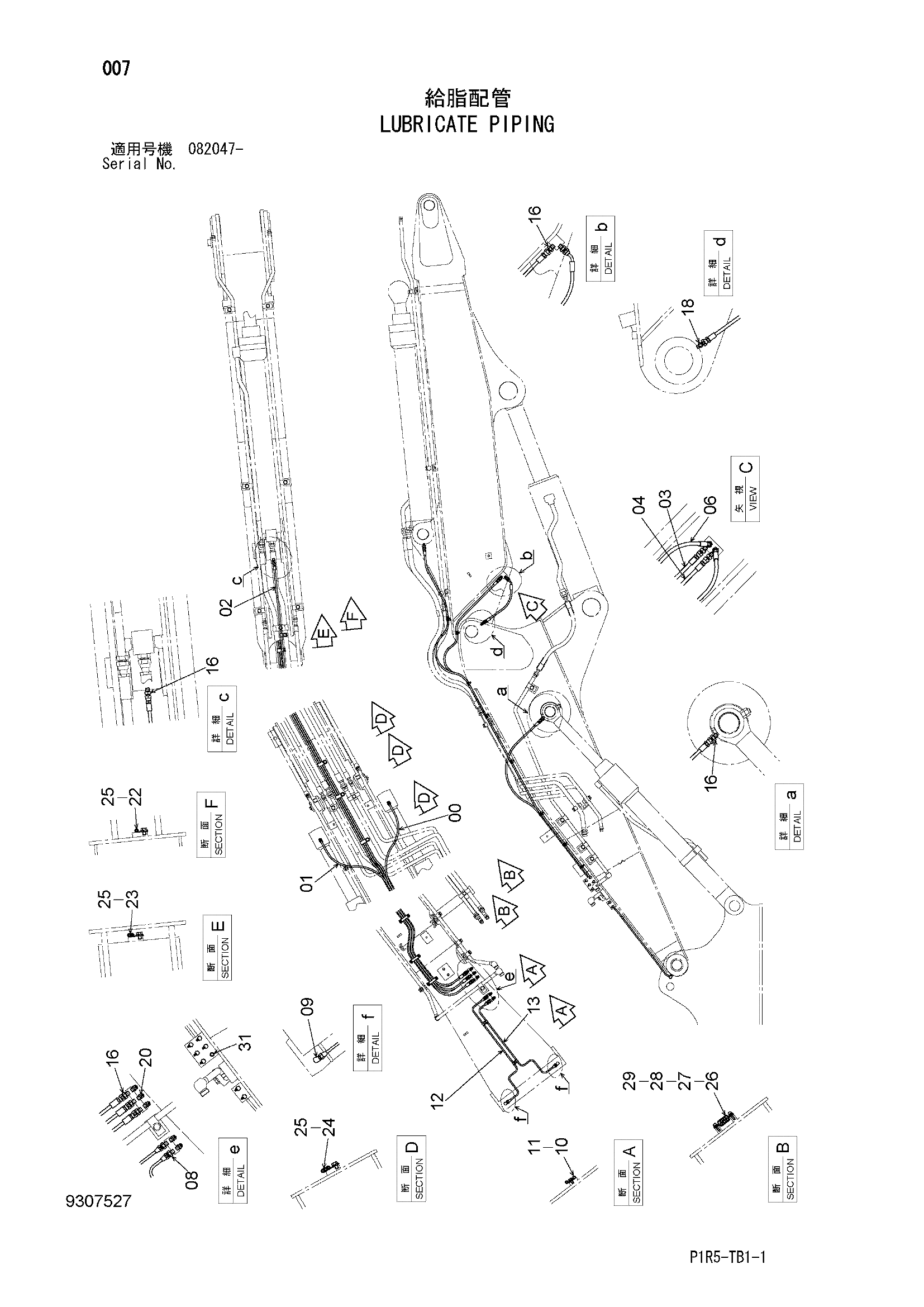

Заводская схема «Трубопроводы системы смазки» для HITACHI ZX135USK-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4705569 | Пластиковый шланг | 1 |
| 01 | 4437135 | Пластиковый шланг | 1 |
| 02 | 4483563 | Пластиковый шланг | 1 |
| 03 | 4428930 | Пластиковый шланг | 1 |
| 04 | 4447713 | Пластиковый шланг | 1 |
| 06 | 4687140 | Пластиковый шланг | 2 |
| 08 | 4360981 | Штуцер трубки | 7 |
| 09 | 4345297 | Штуцер трубки | 2 |
| 10 | 4000854 | Зажим трубка | 4 |
| 11 | J260614 | Болт с шайбой | 2 |
| 11A | J900614 | Болт | 1 |
| 11B | A590106 | Плоская шайба | 1 |
| 12 | 4384949 | Трубка | 1 |
| 13 | 4384917 | Трубка | 1 |
| 16 | 4154651 | Адаптер | 12 |
| 18 | 4298744 | Адаптер | 2 |
| 20 | 4148896 | Пресс-маслёнка | 7 |
| 22 | 4190261 | Зажим | 1 |
| 23 | 4192018 | Зажим | 1 |
| 24 | 4252877 | Зажим | 3 |
| 25 | J271016 | Болт с шайбой | 5 |
| 25A | J901016 | Болт | 1 |
| 25B | J222010 | Шайба | 1 |
| 26 | 4367283 | Хомут шланга | 6 |
| 27 | J780625 | Болт с внутренним шестигранником | 6 |
| 28 | A590906 | Пружинная шайба | 6 |
| 29 | A590106 | Плоская шайба | 6 |
| 31 | 94-2022 | Пробка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX135USK-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
