Вспомогательный трубопроводы (2P-BOOM) — HITACHI ZX135USK-3

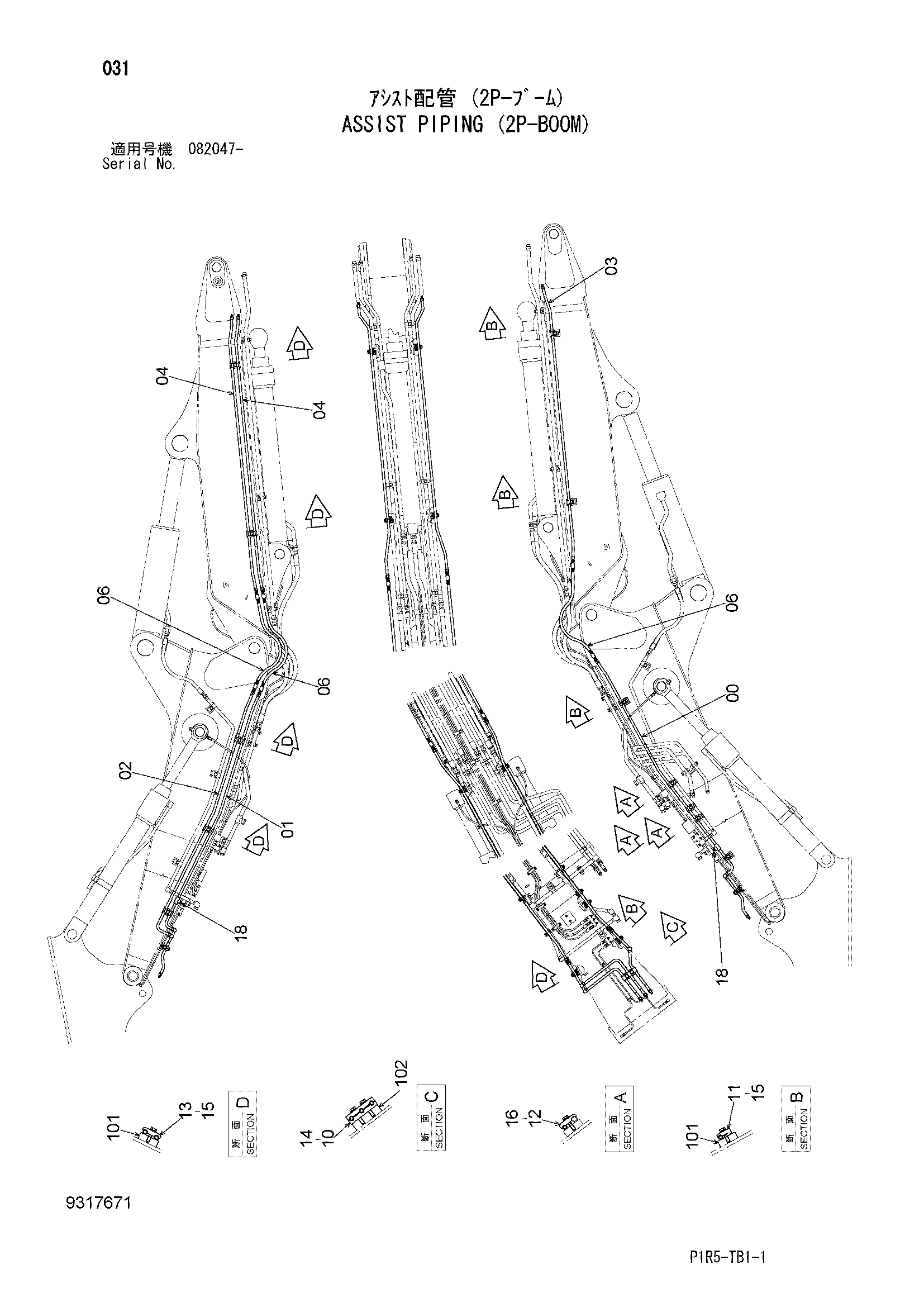

Заводская схема «Вспомогательный трубопроводы (2P-BOOM)» для HITACHI ZX135USK-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8123172 | Трубка | 1 |
| 01 | 8123173 | Трубка | 1 |
| 02 | 8123174 | Трубка | 1 |
| 03 | 9760222 | Трубка | 1 |
| 04 | 9760221 | Трубка | 2 |
| 06 | 4362829 | Шланг | 3 |
| 10 | 4488619 | Хомут трубки | 2 |
| 11 | 4190124 | Хомут трубки | 4 |
| 12 | 4202559 | Хомут трубки | 3 |
| 13 | 4189858 | Хомут трубки | 5 |
| 14 | J271265 | Болт с шайбой | 2 |
| 14A | J901265 | Болт | 1 |
| 14B | J222012 | Шайба | 1 |
| 15 | J271250 | Болт с шайбой | 9 |
| 15A | J901250 | Болт | 1 |
| 15B | J222012 | Шайба | 1 |
| 16 | J271255 | Болт с шайбой | 3 |
| 16A | J901255 | Болт | 1 |
| 16B | J222012 | Шайба | 1 |
| 18 | 94-2023 | Пробка | 2 |
| 101 | 9749939 | Седло винта | 9 |
| 102 | 9770597 | Седло винта | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX135USK-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
