Стрела — HITACHI ZX135USK-3

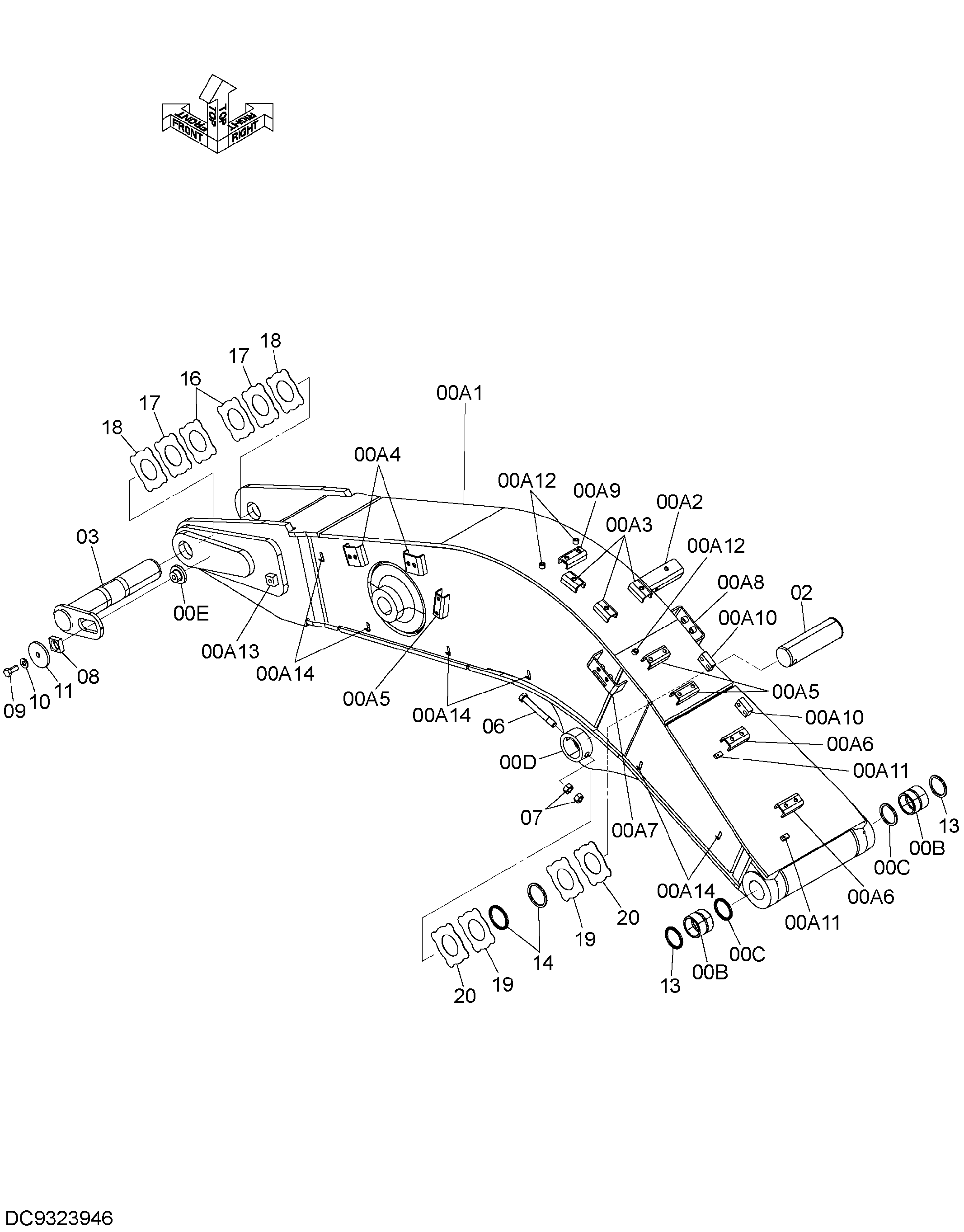

Заводская схема «Стрела» для HITACHI ZX135USK-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7060662 | Стрела | 1 |
| 00A | 6028689 | Стрела | 1 |
| 00A1 | 6028626 | Стрела | 1 |
| 00A2 | 9770073 | Кронштейн | 1 |
| 00A3 | 9765301 | Седло винта | 6 |
| 00A4 | 9773349 | Седло винта | 2 |
| 00A5 | 9773351 | Седло винта | 4 |
| 00A6 | 9773350 | Седло винта | 2 |
| 00A7 | 9773502 | Седло винта | 1 |
| 00A8 | 9773503 | Седло винта | 1 |
| 00A9 | 9772478 | Седло винта | 1 |
| 00A10 | 4218354 | Блок | 2 |
| 00A11 | 455156 | Седло винта | 2 |
| 00A12 | 4609532 | Гайка WD. | 4 |
| 00A13 | 4644727 | Седло винта | 1 |
| 00A14 | 4272256 | Зажим WD. | 6 |
| 00B | 4443878 | Втулка | 2 |
| 00C | 4084578 | Пылезащитное уплотнение | 2 |
| 00D | 4434953 | Ограничитель | 1 |
| 00E | 4426117 | Ограничитель | 1 |
| 02 | 3120985 | Палец | 1 |
| 03 | 8082872 | Палец | 1 |
| 06 | 4435126 | Стопорный палец | 1 |
| 07 | J950020 | Гайка | 2 |
| 08 | 4424425 | Блок | 1 |
| 09 | J921840 | Болт | 1 |
| 10 | J222018 | Шайба | 1 |
| 11 | 4640621 | Пластина | 1 |
| 13 | 4084578 | Пылезащитное уплотнение | 2 |
| 14 | 4067902 | Пылезащитное уплотнение | 2 |
| 16 | 4444286 | Упорная пластина 1.0mm | 2 |
| 17 | 4444287 | Упорная пластина 2.0mm | 2 |
| 18 | 4462624 | Упорная пластина 1.5mm | 2 |
| 19 | 4444286 | Упорная пластина 1.0mm | 2 |
| 20 | 4444287 | Упорная пластина 2.0mm | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX135USK-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
