Обратные трубопроводы (с отвал, смещаемый стрела) — HITACHI ZX135USK-3

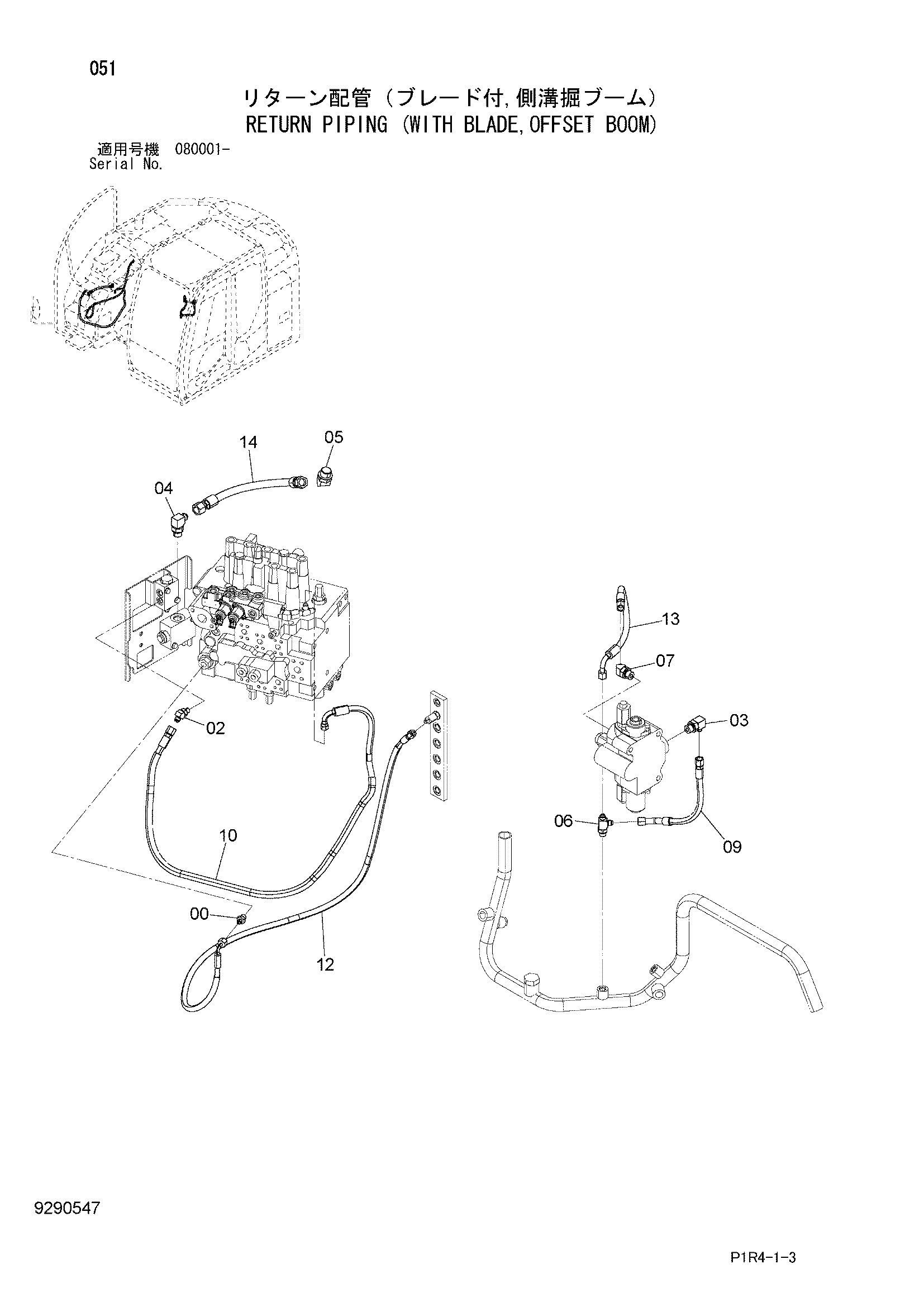

Заводская схема «Обратные трубопроводы (с отвал, смещаемый стрела)» для HITACHI ZX135USK-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | A852122 | Адаптер | 1 |
| 00A | 957366 | Уплотнительное кольцо | 1 |
| 02 | A852223 | Угловой штуцер | 1 |
| 02A | 957366 | Уплотнительное кольцо | 1 |
| 03 | A852343 | Угловой штуцер | 1 |
| 03A | 4506418 | Уплотнительное кольцо | 1 |
| 04 | A852344 | Угловой штуцер | 1 |
| 04A | 4506418 | Уплотнительное кольцо | 1 |
| 05 | 4411908 | Угловой штуцер | 1 |
| 05A | 4506424 | Уплотнительное кольцо | 1 |
| 06 | A852433 | Тройник | 1 |
| 06A | 4509180 | Уплотнительное кольцо | 1 |
| 07 | A852243 | Угловой штуцер | 1 |
| 07A | 4506418 | Уплотнительное кольцо | 1 |
| 09 | 4624564 | Шланг | 1 |
| 10 | 9276812 | Шланг в сборе | 1 |
| 10A | 4669486 | Шланг | 1 |
| 10B | 4327293 | Защитный кожух | 3 |
| 12 | 9276817 | Шланг в сборе | 1 |
| 12A | 4669487 | Шланг | 1 |
| 12B | 4327293 | Защитный кожух | 3 |
| 13 | 4457107 | Шланг | 1 |
| 14 | 4437927 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX135USK-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
