Рукоять — HITACHI ZX135USK-3

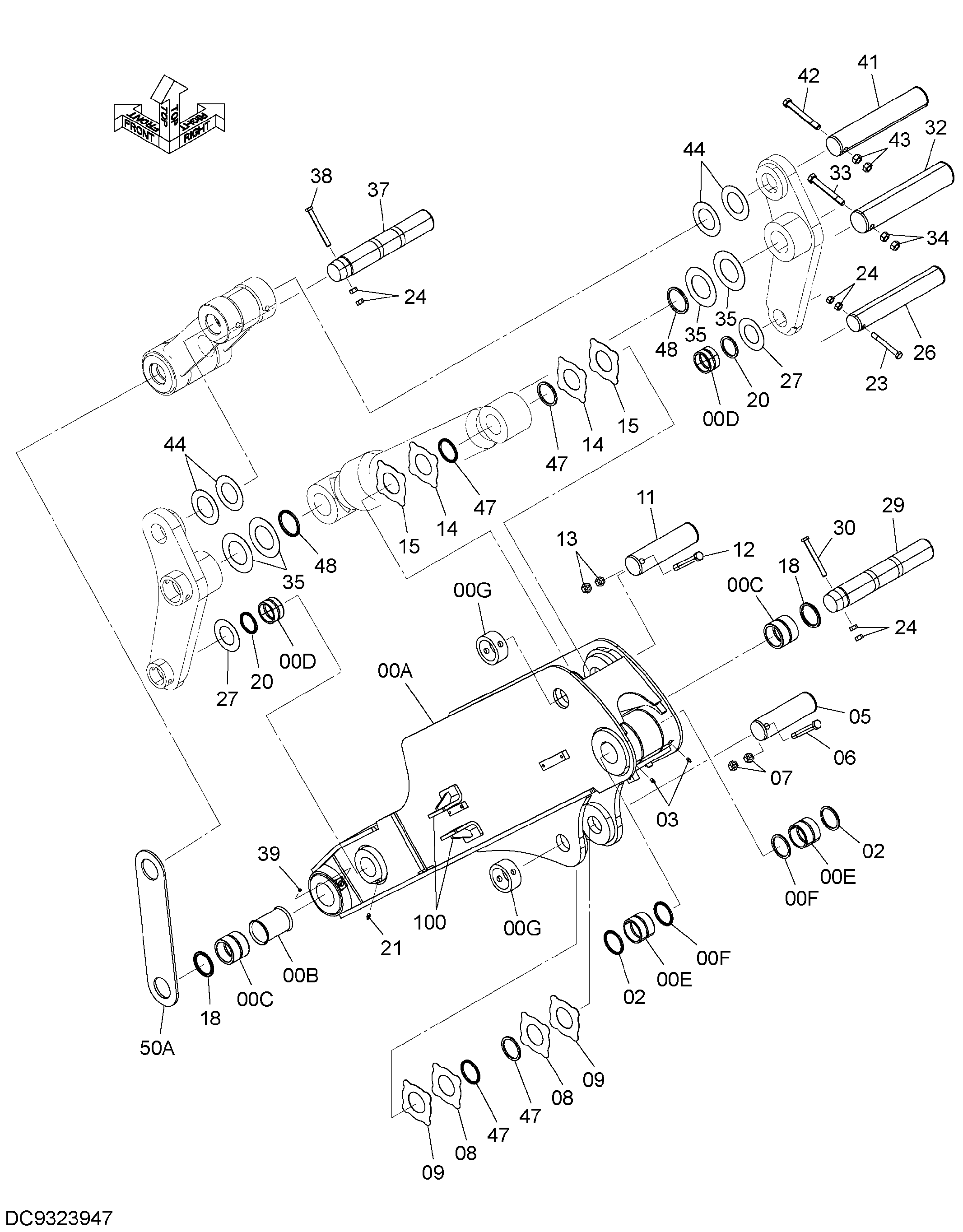

Заводская схема «Рукоять» для HITACHI ZX135USK-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	7060663	Рукоять	1
00A	7060502	Рукоять	1
00A1	6028627	Рукоять	1
00A2	4429829	Седло винта	2
00A3	4434745	Седло винта	1
00A4	9753840	Седло винта	1
00A5	4466449	Блок	1
00A6	4609532	Гайка WD.	1
00B	4620722	Трубка	1
00C	3102393	Втулка	2
00D	4409122	Втулка	2
00E	4447016	Втулка	2
00F	4067902	Пылезащитное уплотнение	2
00G	4434953	Ограничитель	2
02	4067902	Пылезащитное уплотнение	2
03	J75481	Пресс-маслёнка	2
05	3120985	Палец	1
06	4435126	Стопорный палец	1
07	J950020	Гайка	2
08	4444286	Упорная пластина	2
09	4444287	Упорная пластина	2
11	3120986	Палец	1
12	4435126	Стопорный палец	1
13	J950020	Гайка	2
14	4444286	Упорная пластина	2
15	4444287	Упорная пластина	2
18	4620723	Пылезащитное уплотнение	2
20	4084578	Пылезащитное уплотнение	2
21	J75481	Пресс-маслёнка	2
23	4435124	Стопорный палец	1
24	J950016	Гайка	6
26	3120762	Палец	1
27	4450011	Упорная пластина	2
29	3088577	Палец	1
30	4435129	Стопорный палец	1
32	3120764	Палец	1
33	4435126	Стопорный палец	1
34	J950020	Гайка	2
35	4450013	Упорная пластина	4
37	3088580	Палец	1
38	4435129	Стопорный палец	1
39	J75481	Пресс-маслёнка	2
41	3120763	Палец	1
42	4435126	Стопорный палец	1
43	J950020	Гайка	2
44	4450012	Упорная пластина	4
47	4067902	Пылезащитное уплотнение	4
48	4067901	Пылезащитное уплотнение	2
50	9312708	Тяга	1
50A	4712053	Тяга	1
100	9773706	Кронштейн	4

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX135USK-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
