HSB общий трубопроводы (передний) — HITACHI ZX135USK-3

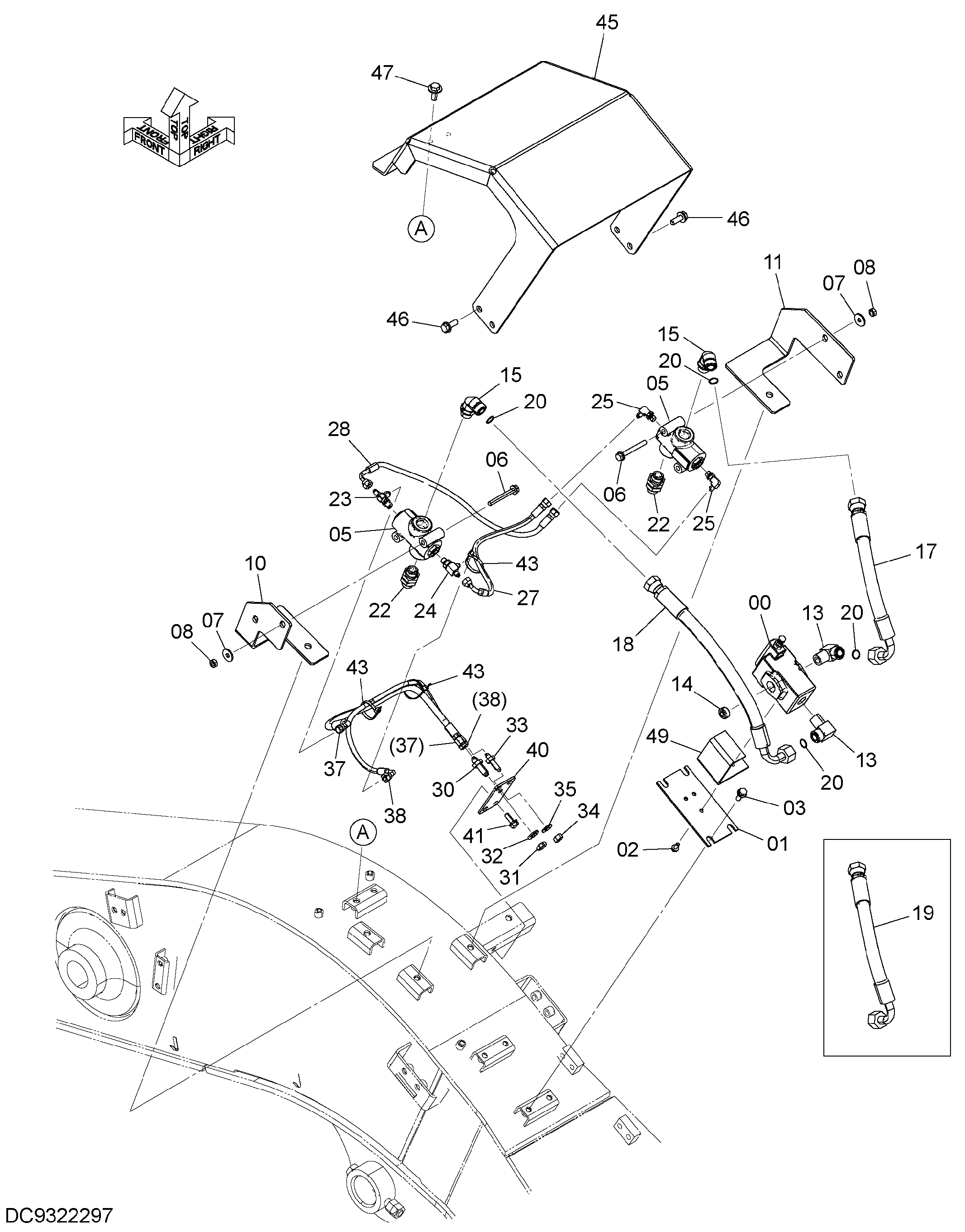

Заводская схема «HSB общий трубопроводы (передний)» для HITACHI ZX135USK-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4209158 | Предохранительный клапан | 1 |
| 01 | 4723736 | Кронштейн | 1 |
| 02 | J260820 | Болт с шайбой | 3 |
| 02A | J900820 | Болт | 1 |
| 02B | A590108 | Плоская шайба | 1 |
| 03 | J271030 | Болт с шайбой | 4 |
| 03A | J901030 | Болт | 1 |
| 03B | J222010 | Шайба | 1 |
| 05 | 4629744 | Запорный клапан | 2 |
| 06 | J271085 | Болт с шайбой | 4 |
| 06A | J901085 | Болт | 1 |
| 06B | J222010 | Шайба | 1 |
| 07 | J217083 | Шайба | 4 |
| 08 | J950010 | Гайка | 4 |
| 10 | 3120882 | Кронштейн | 1 |
| 11 | 3120883 | Кронштейн | 1 |
| 13 | 4272267 | Угловой штуцер | 2 |
| 14 | 94-2014 | Пробка | 1 |
| 15 | A853366 | Угловой штуцер | 2 |
| 15A | 4506424 | Уплотнительное кольцо | 1 |
| 17 | 4658671 | Шланг | 1 |
| 18 | 4340886 | Шланг | 1 |
| 19 | 4725267 | Шланг | 1 |
| 20 | 4187308 | Уплотнительное кольцо | 4 |
| 22 | 4276851 | Адаптер | 2 |
| 22A | 4506424 | Уплотнительное кольцо | 1 |
| 23 | 4239712 | Тройник | 1 |
| 23A | 957366 | Уплотнительное кольцо | 1 |
| 24 | A852422 | Тройник | 1 |
| 24A | 957366 | Уплотнительное кольцо | 1 |
| 25 | A852322 | Угловой штуцер | 2 |
| 25A | 957366 | Уплотнительное кольцо | 1 |
| 27 | 4618606 | Шланг | 1 |
| 28 | 4684324 | Шланг | 1 |
| 30 | 4202532 | Адаптер | 1 |
| 31 | 4202531 | Гайка | 1 |
| 32 | A590116 | Плоская шайба | 1 |
| 33 | 4248117 | Адаптер | 1 |
| 34 | 4209198 | Гайка | 1 |
| 35 | A590114 | Плоская шайба | 1 |
| 37 | 9265954 | Шланг в сборе | 1 |
| 37A | 4448946 | Шланг | 1 |
| 37B | 4327293 | Защитный кожух | 1 |
| 38 | 9190862 | Шланг в сборе | 1 |
| 38A | 4437907 | Шланг | 1 |
| 38B | 4327293 | Защитный кожух | 2 |
| 40 | 4678524 | Пластина | 1 |
| 41 | J271030 | Болт с шайбой | 2 |
| 41A | J901030 | Болт | 1 |
| 41B | J222010 | Шайба | 1 |
| 43 | 4055312 | Ленточный зажим | 3 |
| 45 | 8124620 | Крышка | 1 |
| 46 | J271235 | Болт с шайбой | 4 |
| 46A | J901235 | Болт | 1 |
| 46B | J222012 | Шайба | 1 |
| 47 | J281235 | Болт с шайбой | 2 |
| 47A | J901235 | Болт | 1 |
| 47B | 4249324 | Шайба | 1 |
| 49 | 4637209 | Кронштейн | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX135USK-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
