Дренажные трубопроводы — HITACHI ZX135USK-3

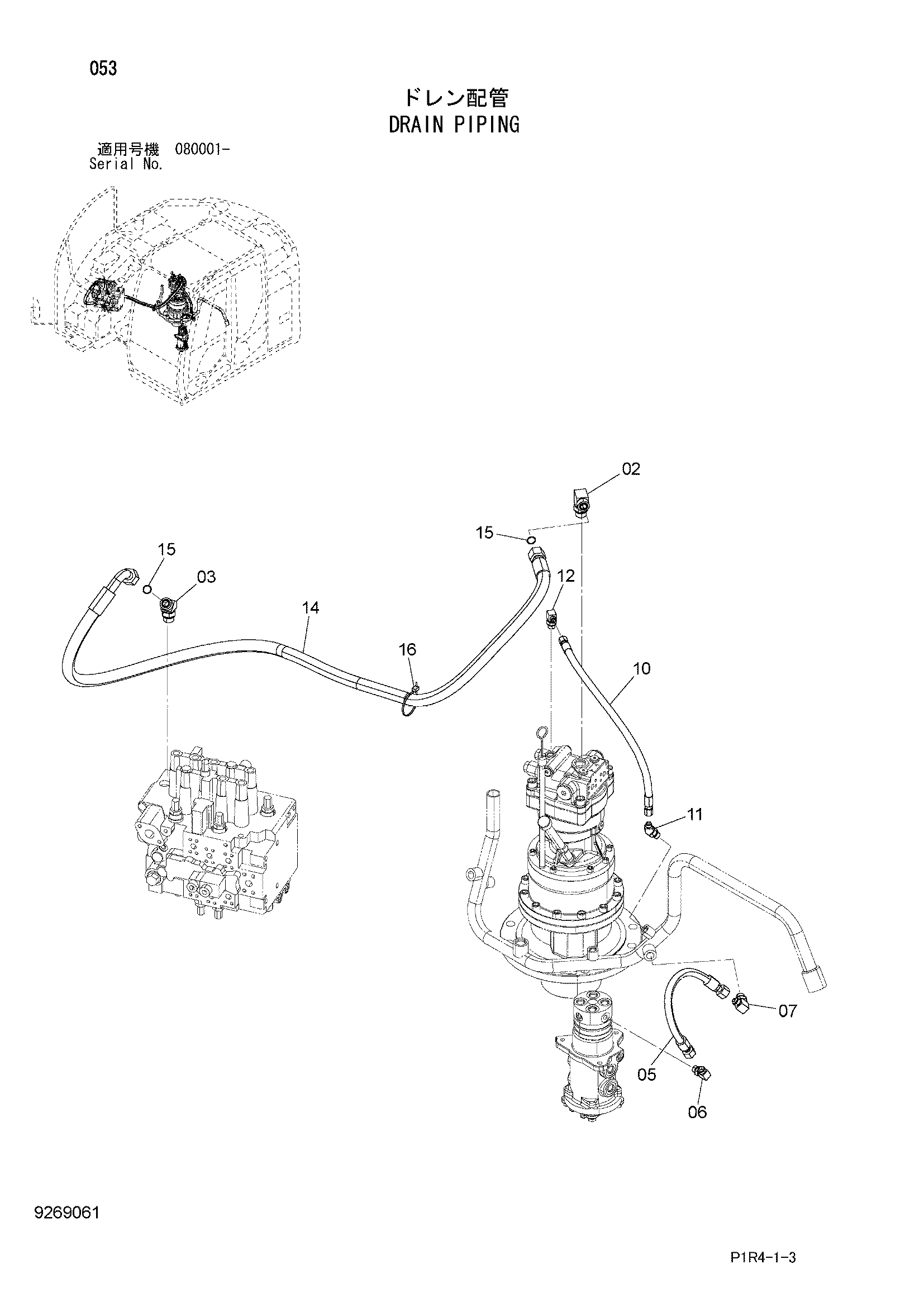

Заводская схема «Дренажные трубопроводы» для HITACHI ZX135USK-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | A853366 | Угловой штуцер | 1 |
| 02A | 4506424 | Уплотнительное кольцо | 1 |
| 03 | A853266 | Угловой штуцер | 1 |
| 03A | 4506424 | Уплотнительное кольцо | 1 |
| 05 | 4663072 | Шланг | 1 |
| 06 | A852334 | Угловой штуцер | 1 |
| 06A | 4509180 | Уплотнительное кольцо | 1 |
| 07 | A852344 | Угловой штуцер | 1 |
| 07A | 4506418 | Уплотнительное кольцо | 1 |
| 10 | 9271227 | Шланг в сборе | 1 |
| 10A | 4624689 | Шланг | 1 |
| 10B | 4327293 | Защитный кожух | 1 |
| 11 | A852233 | Угловой штуцер | 1 |
| 11A | 4509180 | Уплотнительное кольцо | 1 |
| 12 | A852333 | Угловой штуцер | 1 |
| 12A | 4509180 | Уплотнительное кольцо | 1 |
| 14 | 9291755 | Шланг в сборе | 1 |
| 14A | 4685391 | Шланг | 1 |
| 14B | 4327294 | Защитный кожух | 7 |
| 15 | 4187308 | Уплотнительное кольцо | 2 |
| 16 | 4055312 | Ленточный зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX135USK-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
