2P-BOOM — HITACHI ZX135USK-3

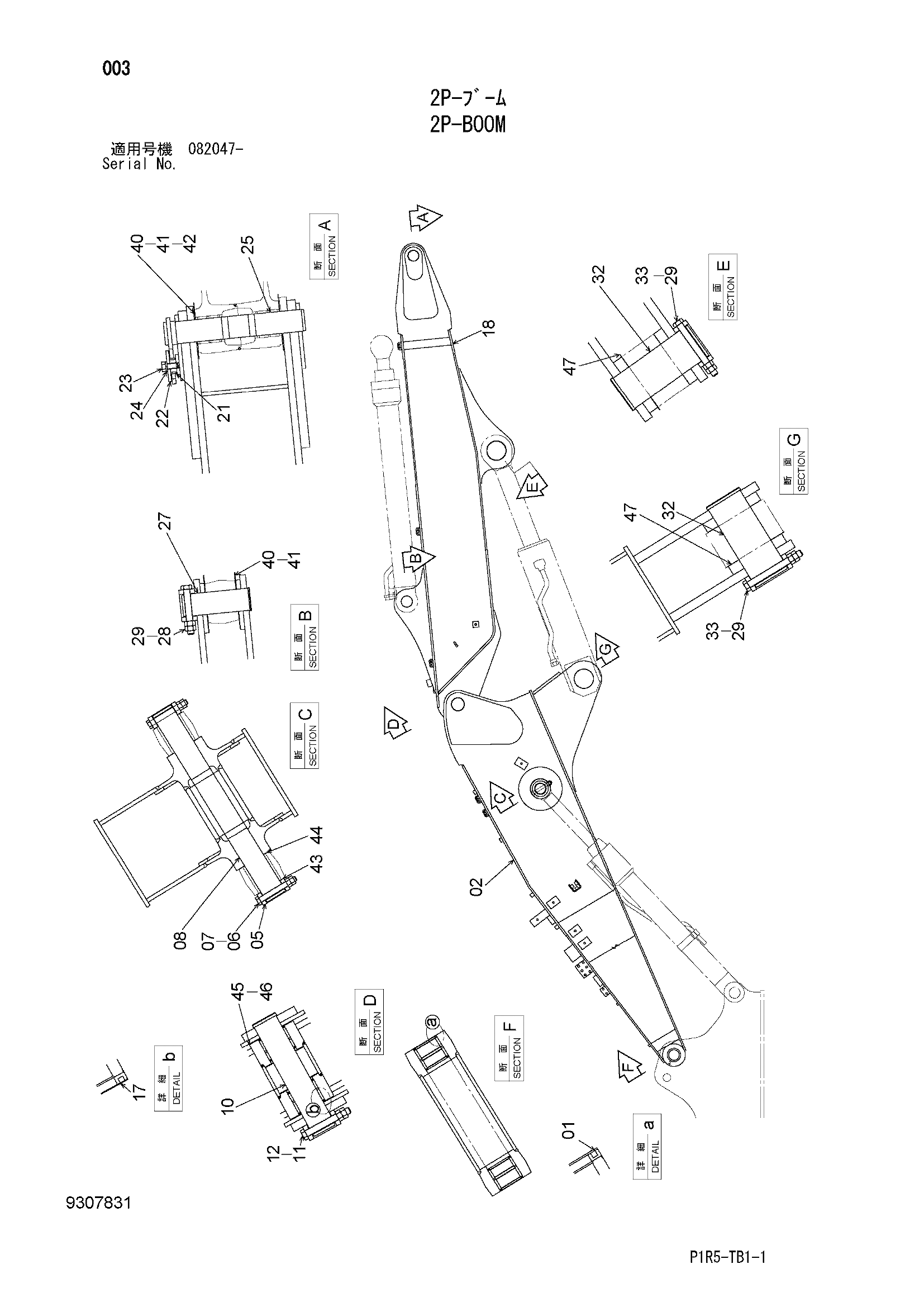

Заводская схема «2P-BOOM» для HITACHI ZX135USK-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4084578 | Пылезащитное уплотнение | 2 |
| 02 | 8120825 | Стрела фирст | 1 |
| 02A | 6027427 | Стрела фирст | 1 |
| 02B | 4443878 | Втулка | 2 |
| 02C | 4084578 | Пылезащитное уплотнение | 2 |
| 05 | 4435239 | Ограничитель | 2 |
| 06 | 4435124 | Стопорный палец | 2 |
| 07 | J950016 | Гайка | 4 |
| 08 | 3095735 | Палец | 1 |
| 10 | 3097274 | Палец | 1 |
| 11 | 4435126 | Стопорный палец | 1 |
| 12 | J950020 | Гайка | 2 |
| 17 | 4067902 | Пылезащитное уплотнение | 2 |
| 18 | 8120826 | Стрела секонд | 1 |
| 18A | 7056832 | Стрела секонд | 1 |
| 18B | 3072697 | Втулка | 2 |
| 18C | 4067902 | Пылезащитное уплотнение | 2 |
| 21 | 4424425 | Блок | 1 |
| 22 | 4640621 | Пластина | 1 |
| 23 | J921840 | Болт | 1 |
| 24 | J222018 | Шайба | 1 |
| 25 | 8094523 | Палец | 1 |
| 27 | 3089156 | Палец | 1 |
| 28 | 4435125 | Стопорный палец | 1 |
| 29 | J950020 | Гайка | 6 |
| 32 | 3095881 | Палец | 2 |
| 33 | J932015 | Болт | 2 |
| 40 | 4444288 | Упорная пластина 1.0mm | 4 |
| 41 | 4444289 | Упорная пластина 2.0mm | 2 |
| 42 | 4460371 | Упорная пластина 1.5mm | 1 |
| 43 | 4444754 | Упорная пластина 1.0mm | 2 |
| 44 | 4450011 | Упорная пластина 1.0mm | 2 |
| 45 | 4444286 | Упорная пластина 1.0mm | 3 |
| 46 | 4444287 | Упорная пластина 2.0mm | 1 |
| 47 | 4232239 | Регулировочная шайба 1.2mm | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX135USK-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
