Гидромолот, гидроножницы трубопроводы (стрела) — HITACHI ZX135USK-3

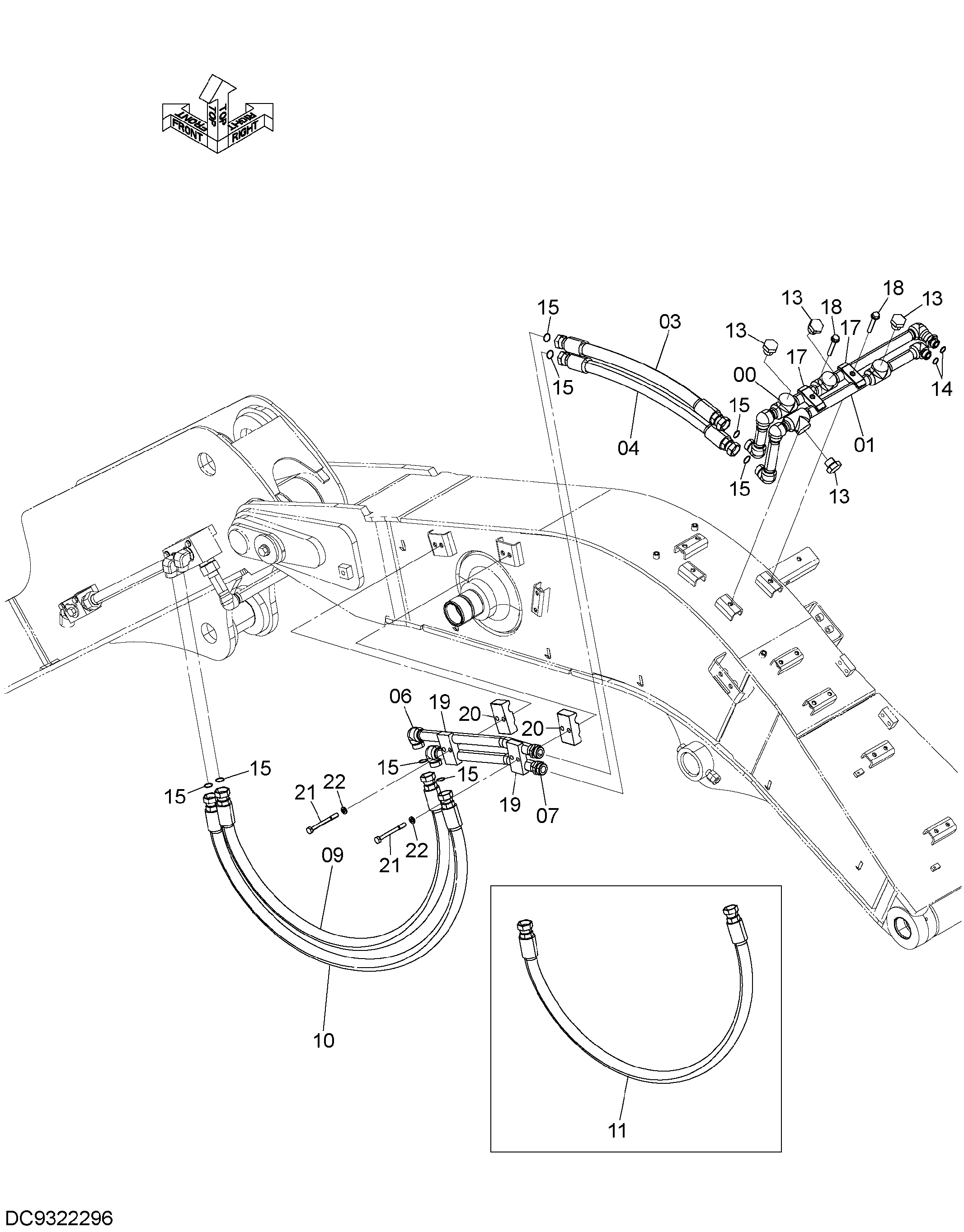

Заводская схема «Гидромолот, гидроножницы трубопроводы (стрела)» для HITACHI ZX135USK-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8124613 | Трубка | 1 |
| 01 | 8124614 | Трубка | 1 |
| 03 | 4622750 | Шланг | 1 |
| 04 | 4286812 | Шланг | 1 |
| 06 | 8124615 | Трубка | 1 |
| 07 | 8124616 | Трубка | 1 |
| 09 | 9323972 | Шланг в сборе | 1 |
| 09A | 4286875 | Шланг | 1 |
| 09B | 4327294 | Защитный кожух | 6 |
| 10 | 9323973 | Шланг в сборе | 1 |
| 10A | 4286876 | Шланг | 1 |
| 10B | 4327294 | Защитный кожух | 7 |
| 11 | 9303992 | Шланг в сборе | 1 |
| 11A | 4650194 | Шланг | 1 |
| 11B | 4327294 | Защитный кожух | 5 |
| 13 | A885008 | Пробка | 4 |
| 13A | 4506429 | Уплотнительное кольцо | 1 |
| 14 | 4187308 | Уплотнительное кольцо | 2 |
| 15 | 4187328 | Уплотнительное кольцо | 8 |
| 17 | 4189860 | Хомут трубки | 2 |
| 18 | J271280 | Болт с шайбой | 2 |
| 18A | J901280 | Болт | 1 |
| 18B | J222012 | Шайба | 1 |
| 19 | 4636729 | Хомут трубки | 2 |
| 20 | 4723220 | Хомут трубки | 2 |
| 21 | J901204 | Болт | 4 |
| 22 | A590912 | Пружинная шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX135USK-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
