Угол датчик детали (смещаемый стрела) — HITACHI ZX135USK-3

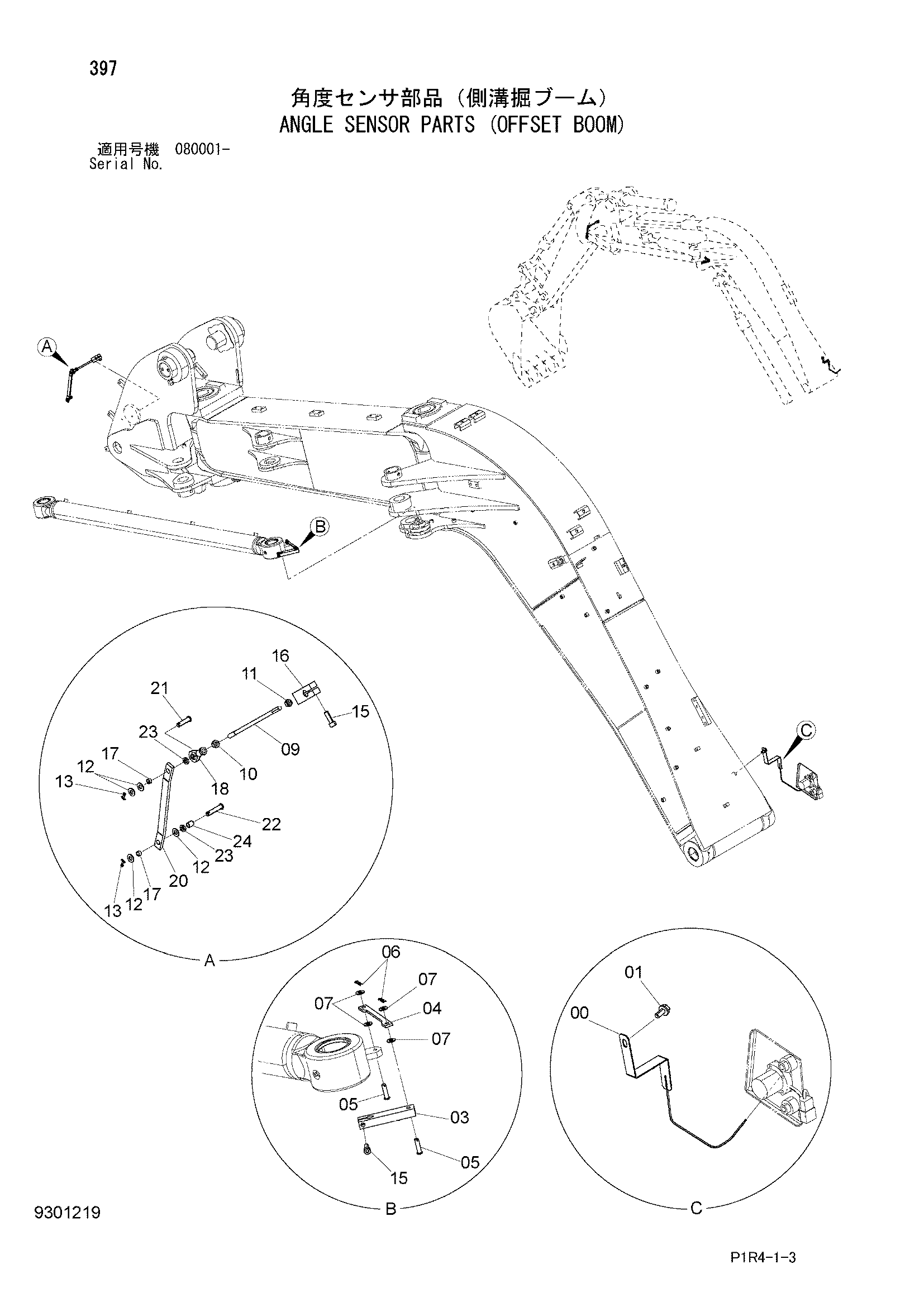

Заводская схема «Угол датчик детали (смещаемый стрела)» для HITACHI ZX135USK-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8114858 | Рычаг | 1 |
| 01 | J271025 | Болт с шайбой | 1 |
| 01A | J901025 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 03 | 4470033 | Рычаг | 1 |
| 04 | 4470034 | Тяга | 1 |
| 05 | 4326438 | Палец | 2 |
| 06 | 4022697 | Стопорный палец | 2 |
| 07 | A590108 | Плоская шайба | 4 |
| 09 | 4469116 | Рычаг | 1 |
| 10 | J950008 | Гайка | 1 |
| 11 | M580008 | Гайка (левый) | 1 |
| 12 | A590108 | Плоская шайба | 4 |
| 13 | A763016 | Шплинт | 2 |
| 15 | J780825 | Болт с внутренним шестигранником | 2 |
| 16 | 4469131 | Концевой шток | 1 |
| 17 | 4469944 | Втулка | 2 |
| 18 | 4469698 | Концевой шток | 1 |
| 20 | 4469717 | Тяга | 1 |
| 21 | 4461996 | Палец | 1 |
| 22 | 4469132 | Палец | 1 |
| 23 | 4470030 | Проставка | 2 |
| 24 | 4470133 | Втулка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX135USK-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
