Гидролинии рабочего оборудования — HITACHI ZX135USK-3

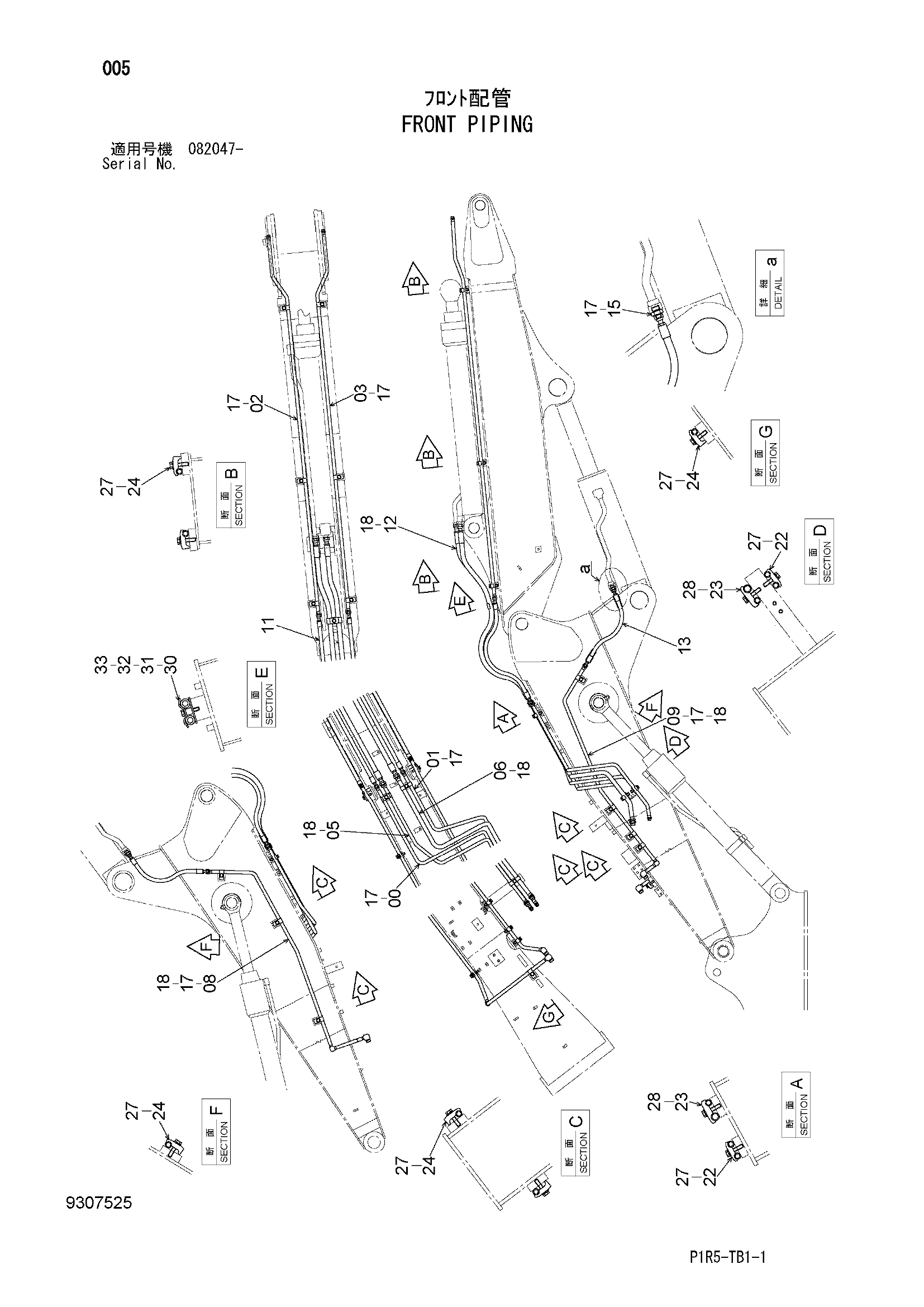

Заводская схема «Гидролинии рабочего оборудования» для HITACHI ZX135USK-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7057048 | Трубка | 1 |
| 01 | 7057049 | Трубка | 1 |
| 02 | 9760215 | Трубка | 1 |
| 03 | 9760216 | Трубка | 1 |
| 05 | 7057050 | Трубка | 1 |
| 06 | 7057051 | Трубка | 1 |
| 08 | 7057052 | Трубка | 1 |
| 09 | 7057053 | Трубка | 1 |
| 11 | 4605436 | Шланг | 2 |
| 12 | 4701735 | Шланг | 2 |
| 13 | 4630769 | Шланг | 2 |
| 15 | 4188623 | Адаптер | 2 |
| 15A | 4506424 | Уплотнительное кольцо | 1 |
| 17 | 4138938 | Уплотнительное кольцо | 12 |
| 18 | 4187308 | Уплотнительное кольцо | 8 |
| 22 | 4189858 | Хомут трубки | 2 |
| 23 | 4141806 | Хомут трубки | 2 |
| 24 | 4190125 | Хомут трубки | 14 |
| 27 | J271255 | Болт с шайбой | 16 |
| 27A | J901255 | Болт | 1 |
| 27B | J222012 | Шайба | 1 |
| 28 | J271260 | Болт с шайбой | 2 |
| 28A | J901260 | Болт | 1 |
| 28B | J222012 | Шайба | 1 |
| 30 | 4202103 | Хомут | 1 |
| 31 | 9727633 | Хомут | 1 |
| 32 | J901255 | Болт | 1 |
| 33 | A590912 | Пружинная шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX135USK-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
