Стрела освещение — HITACHI ZX135USK-3

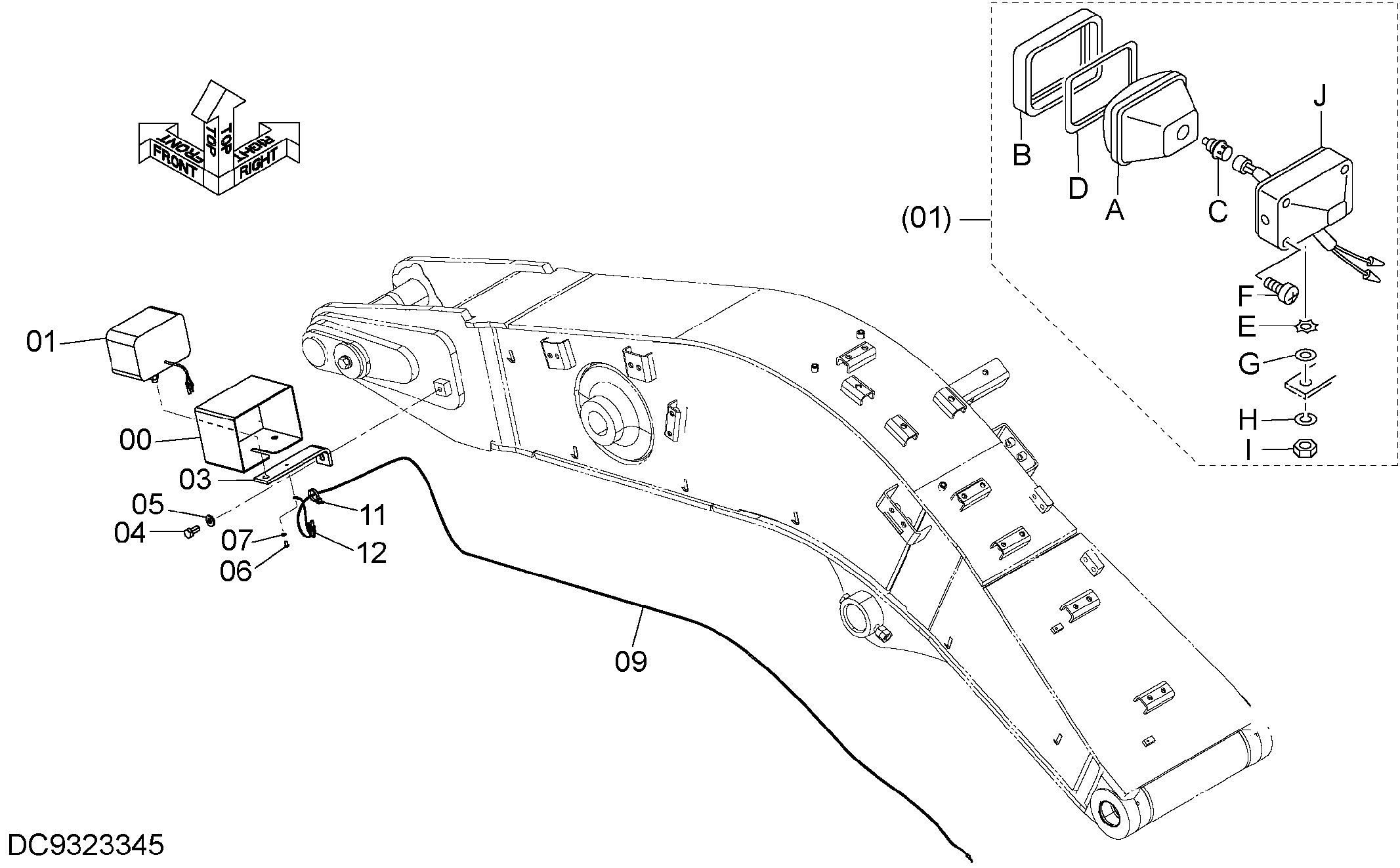

Заводская схема «Стрела освещение» для HITACHI ZX135USK-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8091044 | Крышка | 1 |
| 01 | 4336570 | Фара | 1 |
| 01A | 4326801 | Ленс блок | 1 |
| 01B | 4326802 | Рама | 1 |
| 01C | 4285648 | Лампа | 1 |
| 01D | 4326803 | Прокладка | 1 |
| 01E | 4307026 | Шайба | 1 |
| 01F | 4307027 | Винт | 4 |
| 01G | A590114 | Плоская шайба | 1 |
| 01H | A590914 | Пружинная шайба | 1 |
| 01I | J952014 | Гайка | 1 |
| 03 | 4602796 | Кронштейн | 1 |
| 04 | J901430 | Болт | 1 |
| 05 | J222014 | Шайба | 1 |
| 06 | M430613 | Винт | 1 |
| 07 | A590906 | Пружинная шайба | 1 |
| 09 | 4449226 | Жгут проводов | 1 |
| 11 | 4055311 | Ленточный зажим | 1 |
| 12 | 4254604 | Жгут проводов | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX135USK-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
