Крышка (3) — HITACHI ZX135USK-3

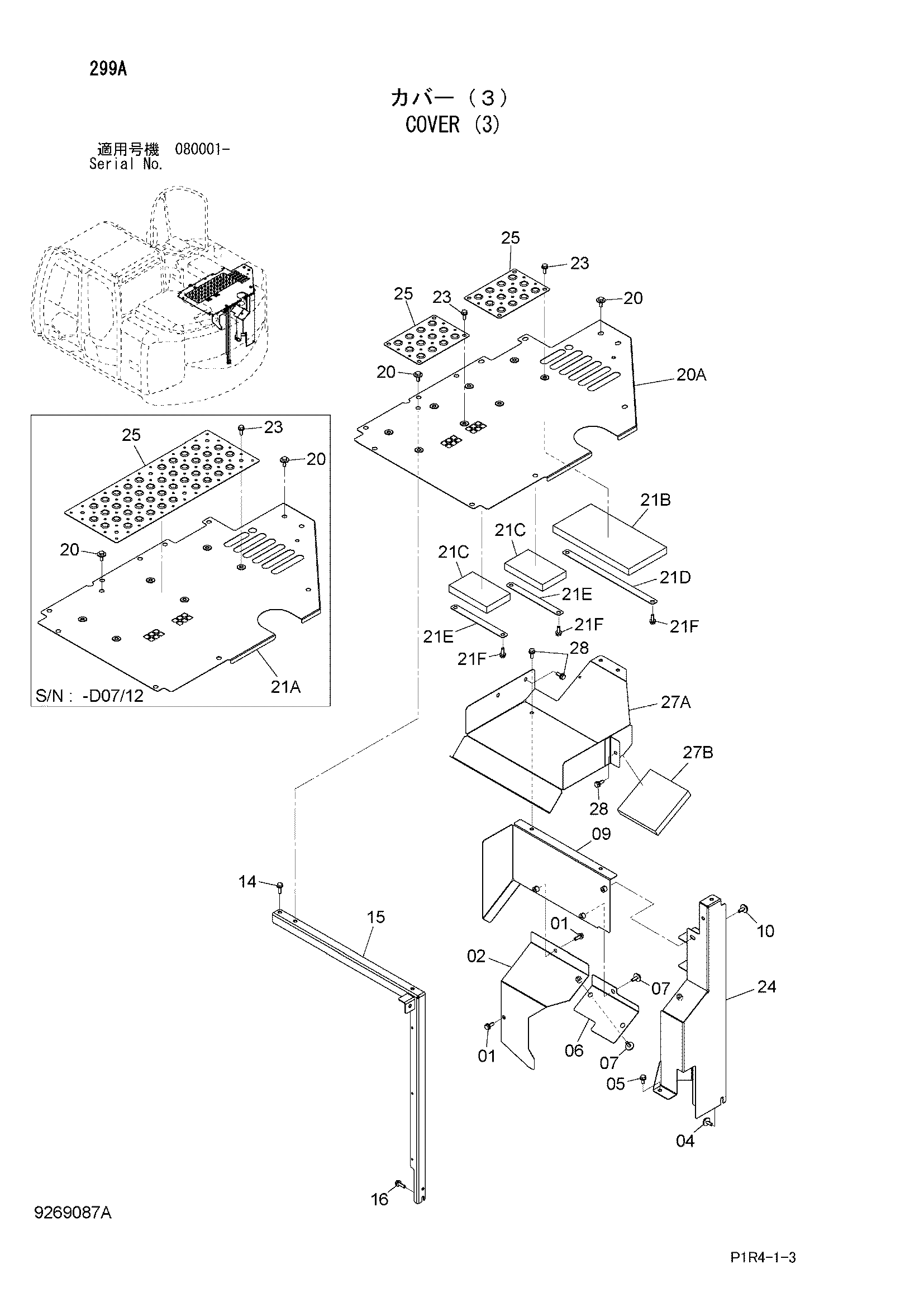

Заводская схема «Крышка (3)» для HITACHI ZX135USK-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	J271025	Болт с шайбой	2
01A	J901025	Болт	1
01B	J222010	Шайба	1
02	8111390	Крышка	1
04	J281030	Болт с шайбой	1
04A	J901030	Болт	1
04B	4486055	Шайба	1
05	J271025	Болт с шайбой	1
05A	J901025	Болт	1
05B	J222010	Шайба	1
06	3109487	Крышка	1
07	J281025	Болт с шайбой	3
07A	J901025	Болт	1
07B	4486055	Шайба	1
09	8107798	Крышка	1
10	J281025	Болт с шайбой	1
10A	J901025	Болт	1
10B	4486055	Шайба	1
14	J271030	Болт с шайбой	1
14A	J901030	Болт	1
14B	J222010	Шайба	1
15	8107799	Опора	1
16	J271035	Болт с шайбой	2
16A	J901035	Болт	1
16B	J222010	Шайба	1
20	J281030	Болт с шайбой	7
20A	J901030	Болт	1
20B	4486055	Шайба	1
21	8112909	Крышка	1
21A	7051980	Крышка	1
21A	7056498	Крышка	1
21B	4682526	Резиновая прокладка	1
21C	4682525	Резиновая прокладка	2
21D	4682920	Кронштейн	1
21E	4682921	Кронштейн	2
21F	J271025	Болт с шайбой	6
21FA	J901025	Болт	1
21FB	J222010	Шайба	1
23	J271030	Болт с шайбой	6
23	J271030	Болт с шайбой	8
23A	J901030	Болт	1
23B	J222010	Шайба	1
24	7052640	Опора	1
25	3091338	Крышка	1
25	3108543	Крышка	2
27	8112851	Крышка	1
27A	7054634	Крышка	1
27B	4652168	Резиновая прокладка	1
28	J271025	Болт с шайбой	5
28A	J901025	Болт	1
28B	J222010	Шайба	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX135USK-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
