Стрела трубопроводы (гидромолот и гидроножницы) — HITACHI ZX135USK-3

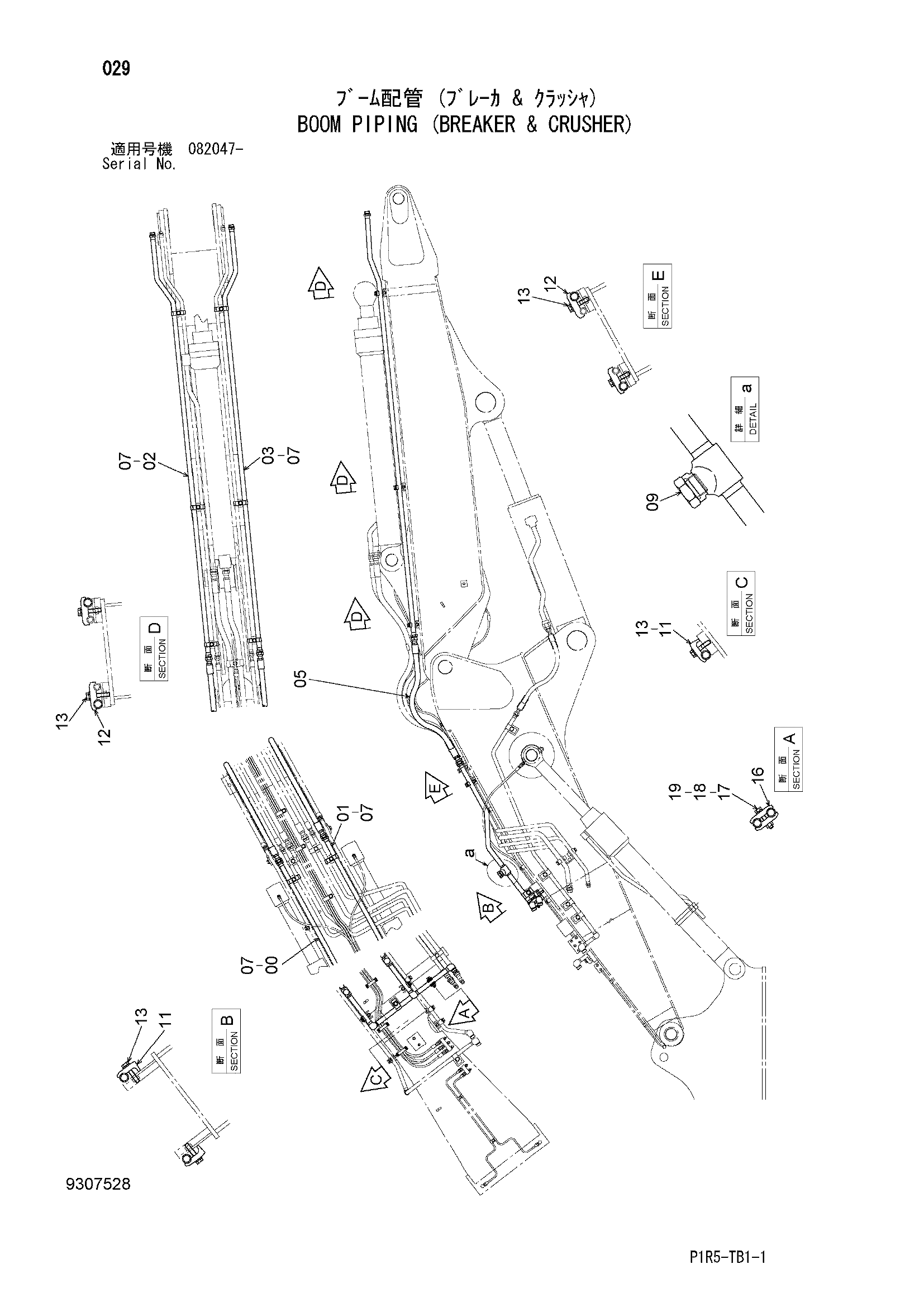

Заводская схема «Стрела трубопроводы (гидромолот и гидроножницы)» для HITACHI ZX135USK-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7057054 | Трубка | 1 |
| 01 | 7057055 | Трубка | 1 |
| 02 | 8082279 | Трубка | 1 |
| 03 | 8082278 | Трубка | 1 |
| 05 | 4307644 | Шланг | 2 |
| 07 | 4187308 | Уплотнительное кольцо | 8 |
| 09 | 4174542 | Пробка | 2 |
| 09A | 4506424 | Уплотнительное кольцо | 1 |
| 11 | 4190126 | Хомут трубки | 3 |
| 12 | 4141806 | Хомут трубки | 8 |
| 13 | J271260 | Болт с шайбой | 11 |
| 13A | J901260 | Болт | 1 |
| 13B | J222012 | Шайба | 1 |
| 16 | 4189859 | Хомут трубки | 2 |
| 17 | J901265 | Болт | 1 |
| 18 | J950012 | Гайка | 1 |
| 19 | A590912 | Пружинная шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX135USK-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
