Гидроцилиндр рукояти — HITACHI ZX135USK-3

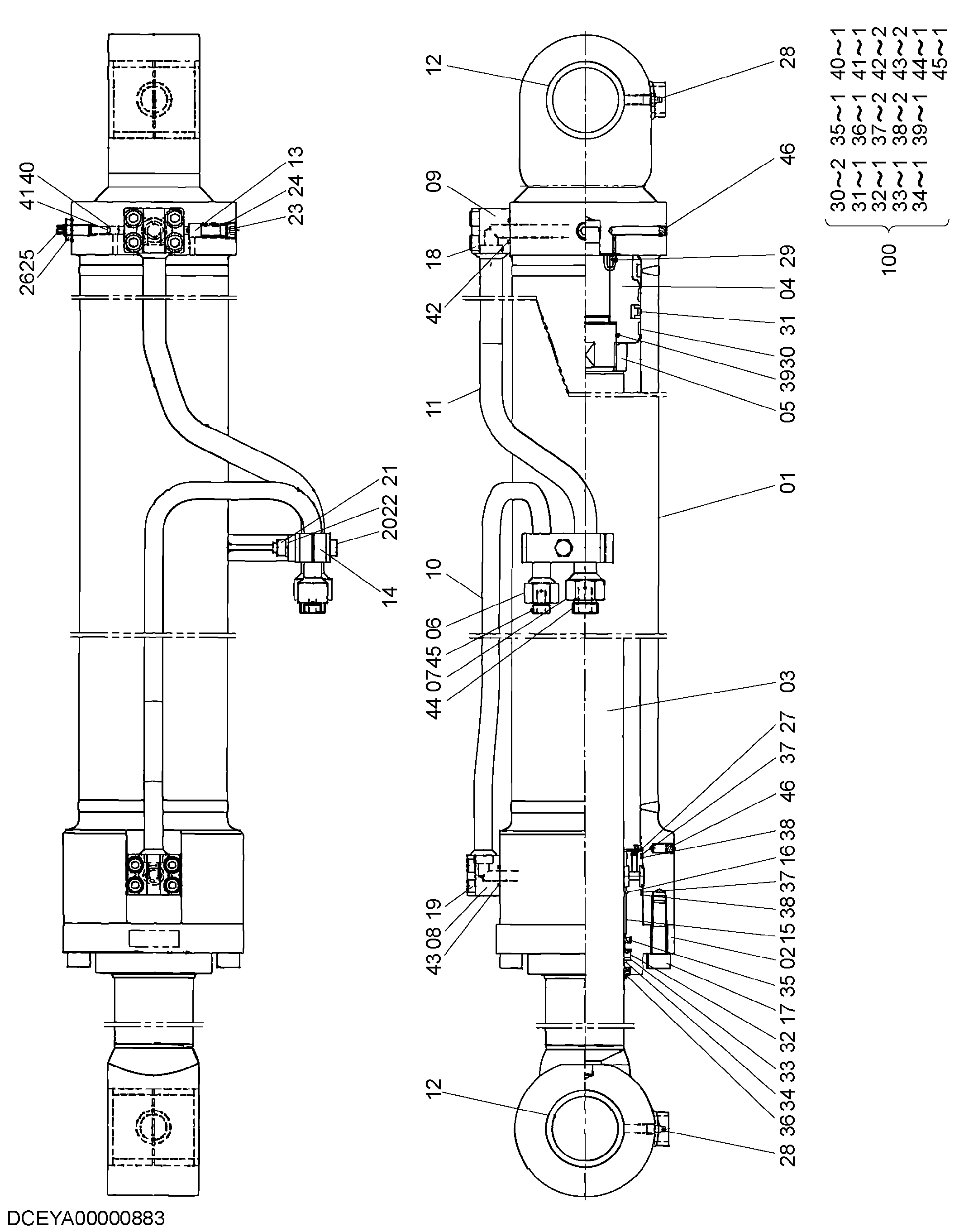

Заводская схема «Гидроцилиндр рукояти» для HITACHI ZX135USK-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| YA00000883 | Гидроцилиндр рукояти | 1 | |
| 01 | YA00004680 | Трубка в сборе | 1 |
| 02 | YA00004681 | Шток крышка | 1 |
| 03 | YA00004682 | Шток в сборе | 1 |
| 04 | YA00004683 | Поршень | 1 |
| 05 | YA00004684 | Кусион кольцо | 1 |
| 06 | YA00004685 | Орс-джйоинт (правый) | 1 |
| 07 | YA00004686 | Орс-джйоинт (H) | 1 |
| 08 | YA00004687 | 1/2-Трубка фланец | 1 |
| 09 | YA00004688 | 3/4-Трубка фланец | 1 |
| 10 | YA00004689 | Трубка в сборе (правый) | 1 |
| 11 | YA00004690 | Трубка в сборе (H) | 1 |
| 12 | 4352399 | Втулка | 4 |
| 13 | YA00004692 | Обратный клапан | 1 |
| 14 | YA00004693 | Трубка фиксатор | 1 |
| 15 | YA00004694 | Шток втулка | 1 |
| 16 | YA00004695 | Кирклип | 1 |
| 17 | J781865 | Разъём болт | 15 |
| 18 | J781255 | Разъём болт | 4 |
| 19 | J781045 | Разъём болт | 4 |
| 20 | YA00004696 | HEX. болт | 1 |
| 21 | 4246510 | Гайка | 1 |
| 22 | YA00004697 | Пружинная шайба | 1 |
| 23 | YA00004698 | Пробка | 1 |
| 24 | YA00004699 | Кхекх пружина | 1 |
| 25 | YA00004700 | Кусион адджастер | 1 |
| 26 | YA00004701 | Скальный гайка | 1 |
| 27 | YA00004702 | Орифике пробка | 1 |
| 28 | YA00004703 | Смазка ниппель | 2 |
| 29 | YA00004704 | Комплект винт | 1 |
| 30 | YA00004705 | Веар кольцо | 2 |
| 31 | YA00004706 | Поршень манжета | 1 |
| 32 | YA00004707 | Шток манжета | 1 |
| 33 | YA00004708 | Задний UP кольцо | 1 |
| 34 | YA00004709 | Задний UP кольцо | 1 |
| 35 | YA00004710 | Буффер кольцо | 1 |
| 36 | YA00004711 | Пыль уплотнение | 1 |
| 37 | A811135 | Уплотнительное кольцо | 2 |
| 38 | YA00004712 | Задний UP кольцо | 2 |
| 39 | A811075 | Уплотнительное кольцо | 1 |
| 40 | 992526 | Уплотнительное кольцо | 1 |
| 41 | YA00004713 | Задний UP кольцо | 1 |
| 42 | A811025 | Уплотнительное кольцо | 1 |
| 43 | 4506420 | Уплотнительное кольцо | 1 |
| 44 | YA00004714 | Уплотнительное кольцо | 1 |
| 45 | YA00004715 | Уплотнительное кольцо | 1 |
| 46 | YA00004716 | Пробка | 2 |
| 100 | YA00004719 | Комплект: уплотнение | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX135USK-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
