Трубопроводы системы смазки (стрела) — HITACHI ZX135USK-3

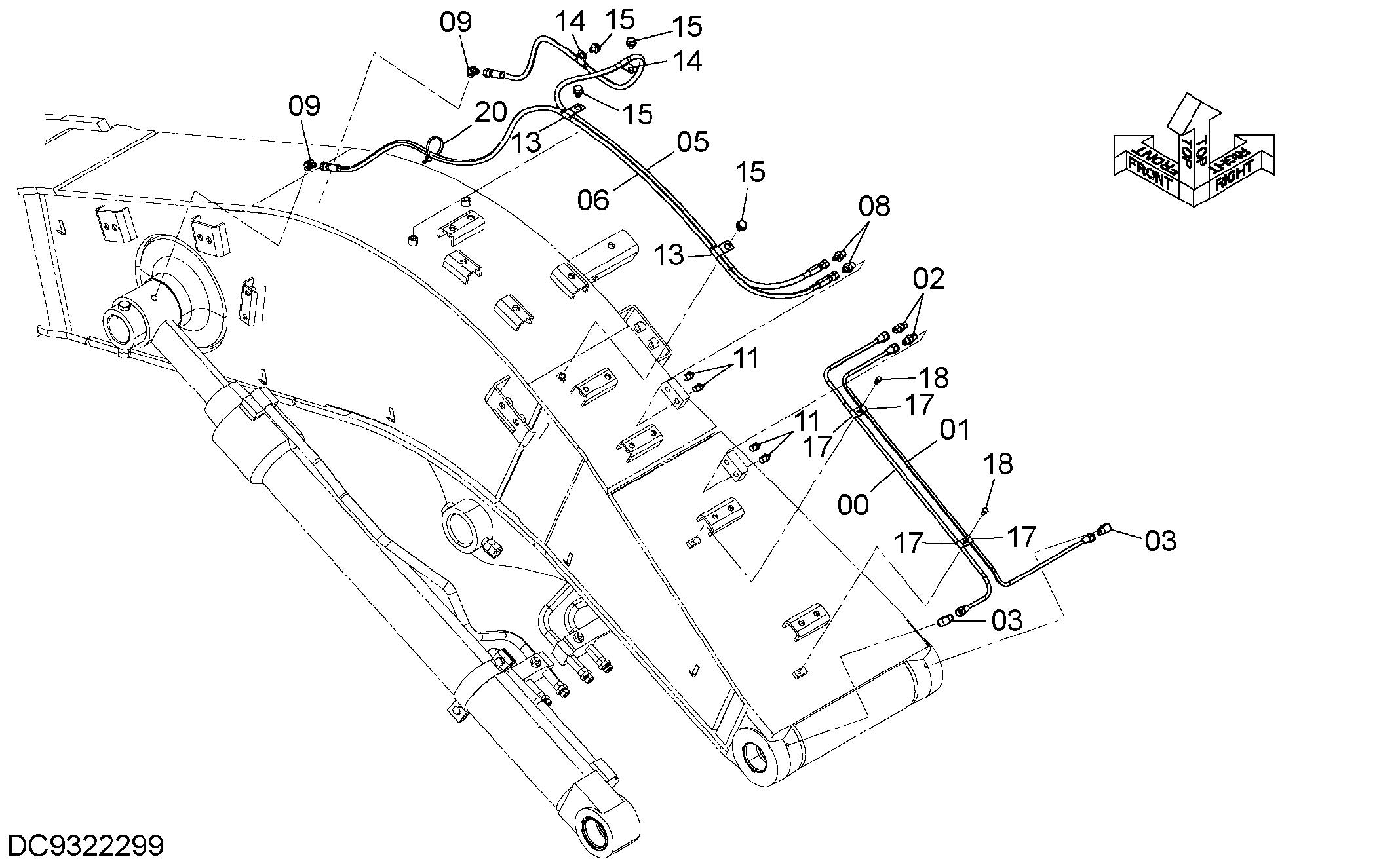

Заводская схема «Трубопроводы системы смазки (стрела)» для HITACHI ZX135USK-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4723229 | Трубка | 1 |
| 01 | 4723228 | Трубка | 1 |
| 02 | 4360981 | Штуцер трубки | 2 |
| 03 | 4345297 | Штуцер трубки | 2 |
| 05 | 4437711 | Шланг | 1 |
| 06 | 4401962 | Шланг | 1 |
| 08 | 4154651 | Адаптер | 2 |
| 09 | 4154655 | Угловой штуцер | 2 |
| 11 | J75482 | Пресс-маслёнка | 4 |
| 13 | 4192018 | Зажим | 2 |
| 14 | 4190261 | Зажим | 2 |
| 15 | J271016 | Болт с шайбой | 4 |
| 15A | J901016 | Болт | 1 |
| 15B | J222010 | Шайба | 1 |
| 17 | 4000854 | Зажим трубка | 4 |
| 18 | J260614 | Болт с шайбой | 2 |
| 18A | J900614 | Болт | 1 |
| 18B | A590106 | Плоская шайба | 1 |
| 20 | 4055312 | Ленточный зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX135USK-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
