NPK общий трубопроводы — HITACHI ZX135USK-3

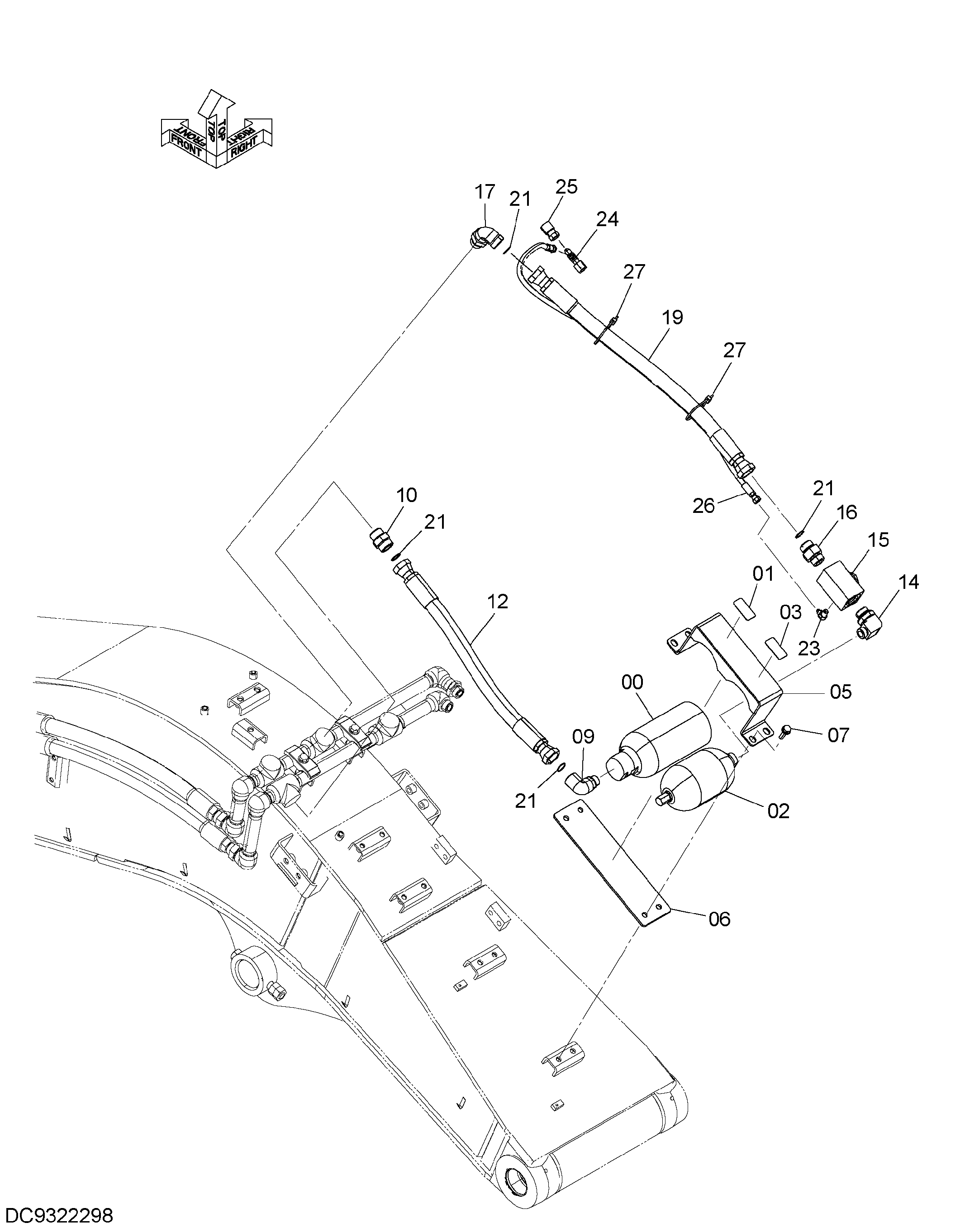

Заводская схема «NPK общий трубопроводы» для HITACHI ZX135USK-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4461979 | Гидроаккумулятор | 1 |
| 01 | 4464935 | Информационная табличка | 1 |
| 02 | 4642459 | Гидроаккумулятор | 1 |
| 03 | 4644714 | Информационная табличка | 1 |
| 05 | 8124617 | Кронштейн | 1 |
| 06 | 3120884 | Пластина | 1 |
| 07 | J271040 | Болт с шайбой | 4 |
| 07A | J901040 | Болт | 1 |
| 07B | J222010 | Шайба | 1 |
| 09 | 4205391 | Угловой штуцер | 1 |
| 09A | 4506424 | Уплотнительное кольцо | 1 |
| 10 | A853188 | Адаптер | 1 |
| 10A | 4506429 | Уплотнительное кольцо | 1 |
| 12 | 4286809 | Шланг | 1 |
| 14 | 4463307 | Угловой штуцер | 1 |
| 15 | 4448255 | Запорный клапан | 1 |
| 16 | 4371289 | Адаптер | 1 |
| 16A | 4506429 | Уплотнительное кольцо | 2 |
| 17 | A853388 | Угловой штуцер | 1 |
| 17A | 4506429 | Уплотнительное кольцо | 1 |
| 19 | 4622750 | Шланг | 1 |
| 21 | 4187328 | Уплотнительное кольцо | 4 |
| 23 | 4154656 | Угловой штуцер | 1 |
| 24 | 4425484 | Соединительный штуцер | 1 |
| 25 | 4223518 | Пробка унион | 1 |
| 26 | 9198373 | Шланг в сборе | 1 |
| 26A | 4449885 | Шланг | 1 |
| 26B | 4327293 | Защитный кожух | 2 |
| 27 | 4055312 | Ленточный зажим | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX135USK-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
