Обратные трубопроводы (1)(смещаемый стрела) — HITACHI ZX135USK-3

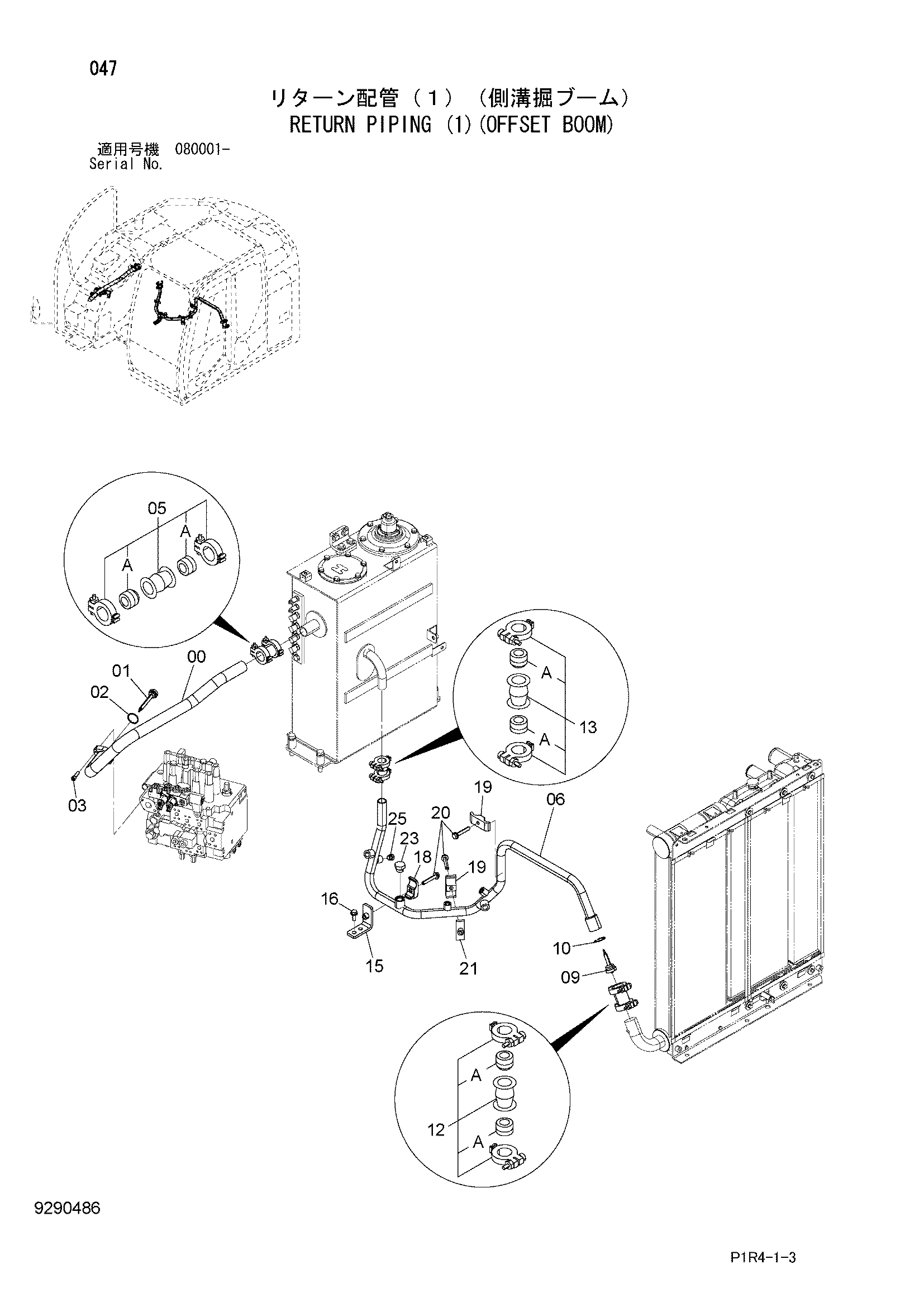

Заводская схема «Обратные трубопроводы (1)(смещаемый стрела)» для HITACHI ZX135USK-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8107747 | Обратная трубка | 1 |
| 01 | 4266481 | Клапан | 1 |
| 02 | A811040 | Уплотнительное кольцо | 1 |
| 03 | J781040 | Болт с внутренним шестигранником | 2 |
| 05 | 4069801 | Муфта | 1 |
| 05A | 4196259 | Уплотнение кольцо | 2 |
| 06 | 7052508 | Трубка | 1 |
| 09 | 4276584 | Клапан | 1 |
| 10 | 991718 | Стопорное кольцо | 1 |
| 12 | 4067834 | Муфта | 1 |
| 12A | 4196260 | Уплотнение кольцо | 2 |
| 13 | 4071213 | Муфта | 1 |
| 13A | 4196258 | Уплотнение кольцо | 2 |
| 15 | 9767201 | Кронштейн | 1 |
| 16 | J271235 | Болт с шайбой | 2 |
| 16A | J901235 | Болт | 1 |
| 16B | J222012 | Шайба | 1 |
| 18 | 4190127 | Хомут трубки | 1 |
| 19 | 4189860 | Хомут трубки | 2 |
| 20 | J271275 | Болт с шайбой | 3 |
| 20A | J901275 | Болт | 1 |
| 20B | J222012 | Шайба | 1 |
| 21 | 9766211 | Седло винта | 1 |
| 23 | A885006 | Пробка | 1 |
| 23A | 4506424 | Уплотнительное кольцо | 1 |
| 25 | A885003 | Пробка | 1 |
| 25A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX135USK-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
