Гидромолот, гидроножницы трубопроводы (рукоять) — HITACHI ZX135USK-3

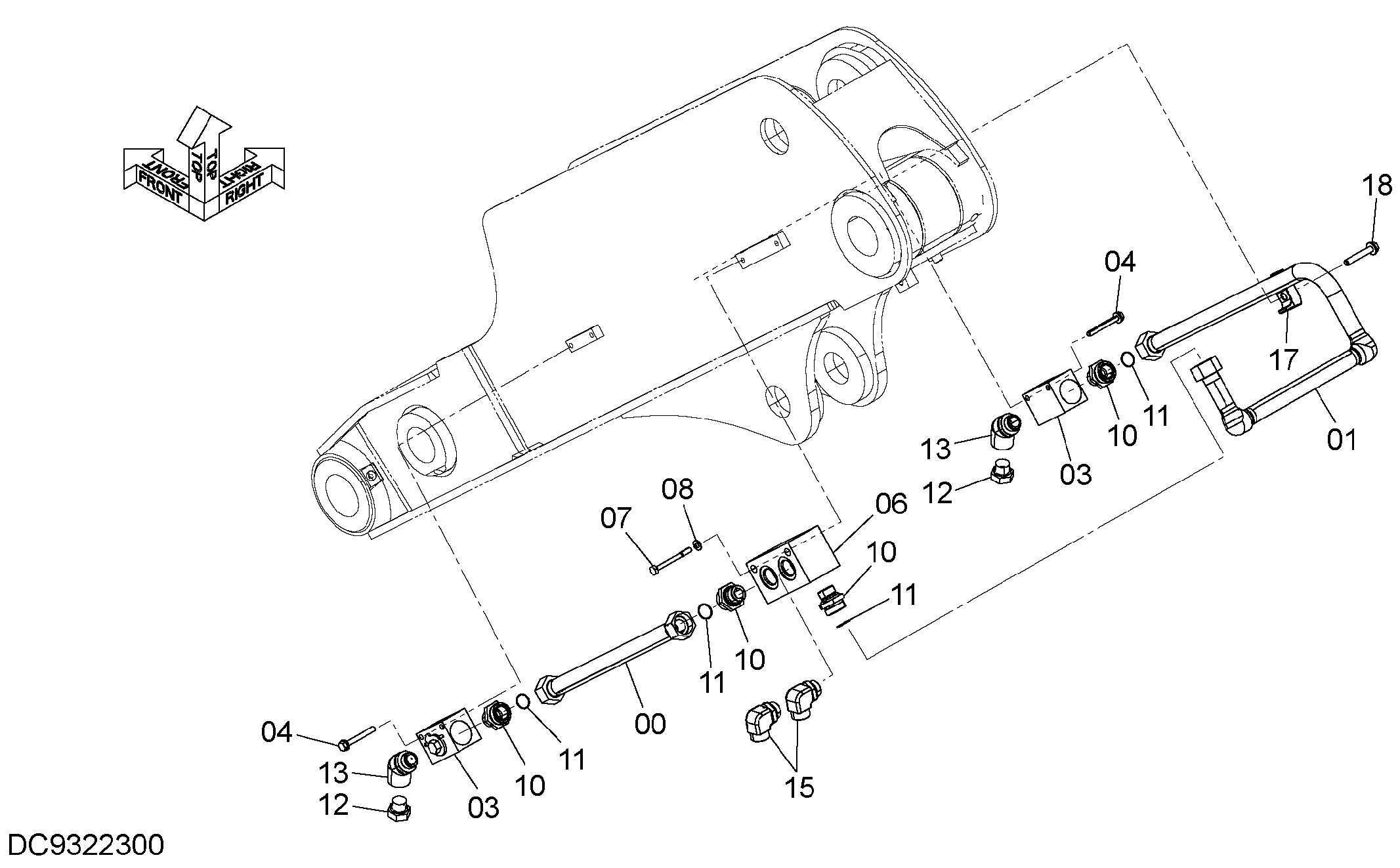

Заводская схема «Гидромолот, гидроножницы трубопроводы (рукоять)» для HITACHI ZX135USK-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8124618 | Трубка | 1 |
| 01 | 8124619 | Трубка | 1 |
| 03 | 4447675 | Запорный клапан | 2 |
| 04 | J271085 | Болт с шайбой | 4 |
| 04A | J901085 | Болт | 1 |
| 04B | J222010 | Шайба | 1 |
| 06 | 3120977 | Блок | 1 |
| 07 | J901000 | Болт | 2 |
| 08 | A590110 | Плоская шайба | 2 |
| 10 | 4205196 | Адаптер | 4 |
| 10A | 4506429 | Уплотнительное кольцо | 1 |
| 11 | 4187329 | Уплотнительное кольцо | 4 |
| 12 | A885008 | Пробка | 2 |
| 12A | 4506429 | Уплотнительное кольцо | 1 |
| 13 | 4723665 | Угловой штуцер | 2 |
| 15 | 4198799 | Угловой штуцер | 2 |
| 17 | 4190127 | Хомут трубки | 1 |
| 18 | J271275 | Болт с шайбой | 1 |
| 18A | J901275 | Болт | 1 |
| 18B | J222012 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX135USK-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
