Гидролинии рабочего оборудования (2P-BOOM)<130K> — HITACHI ZX135USK

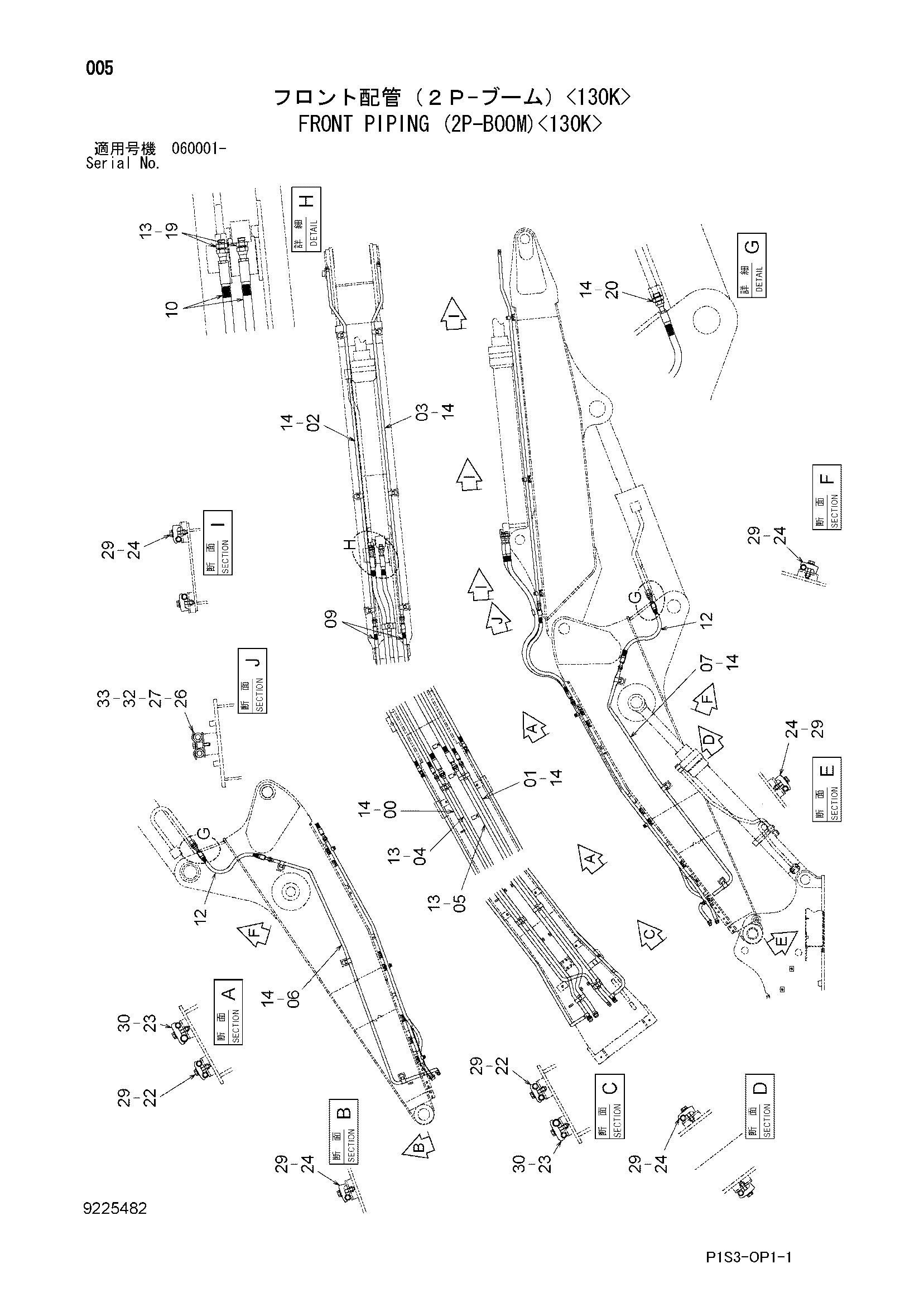

Заводская схема «Гидролинии рабочего оборудования (2P-BOOM)<130K>» для HITACHI ZX135USK. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8091921 | Трубка | 1 |
| 01 | 8091922 | Трубка | 1 |
| 02 | 9760215 | Трубка | 1 |
| 03 | 9760216 | Трубка | 1 |
| 04 | 8091919 | Трубка | 1 |
| 05 | 8091920 | Трубка | 1 |
| 06 | 8091924 | Трубка | 1 |
| 07 | 8091923 | Трубка | 1 |
| 09 | 4285801 | Шланг | 2 |
| 10 | 4286269 | Шланг | 2 |
| 12 | 4641768 | Шланг | 2 |
| 13 | 4187308 | Уплотнительное кольцо | 6 |
| 14 | 4138938 | Уплотнительное кольцо | 14 |
| 19 | A853166 | Адаптер | 2 |
| 19A | 4506424 | Уплотнительное кольцо | 1 |
| 20 | 4188623 | Адаптер | 2 |
| 20A | 4506424 | Уплотнительное кольцо | 1 |
| 22 | 4189858 | Хомут трубки | 3 |
| 23 | 4141806 | Хомут трубки | 3 |
| 24 | 4190125 | Хомут трубки | 12 |
| 26 | 4202103 | Хомут | 1 |
| 27 | 9727633 | Хомут | 1 |
| 29 | J271255 | Болт с шайбой | 15 |
| 29A | J901255 | Болт | 1 |
| 29B | J222012 | Шайба | 1 |
| 30 | J271260 | Болт с шайбой | 3 |
| 30A | J901260 | Болт | 1 |
| 30B | J222012 | Шайба | 1 |
| 32 | J901255 | Болт | 1 |
| 33 | A590912 | Пружинная шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX135USK и серийный номер машины. Это снижает риск заказа детали другого исполнения.
