Проблесковый маяк [EU] — HITACHI ZX135USK

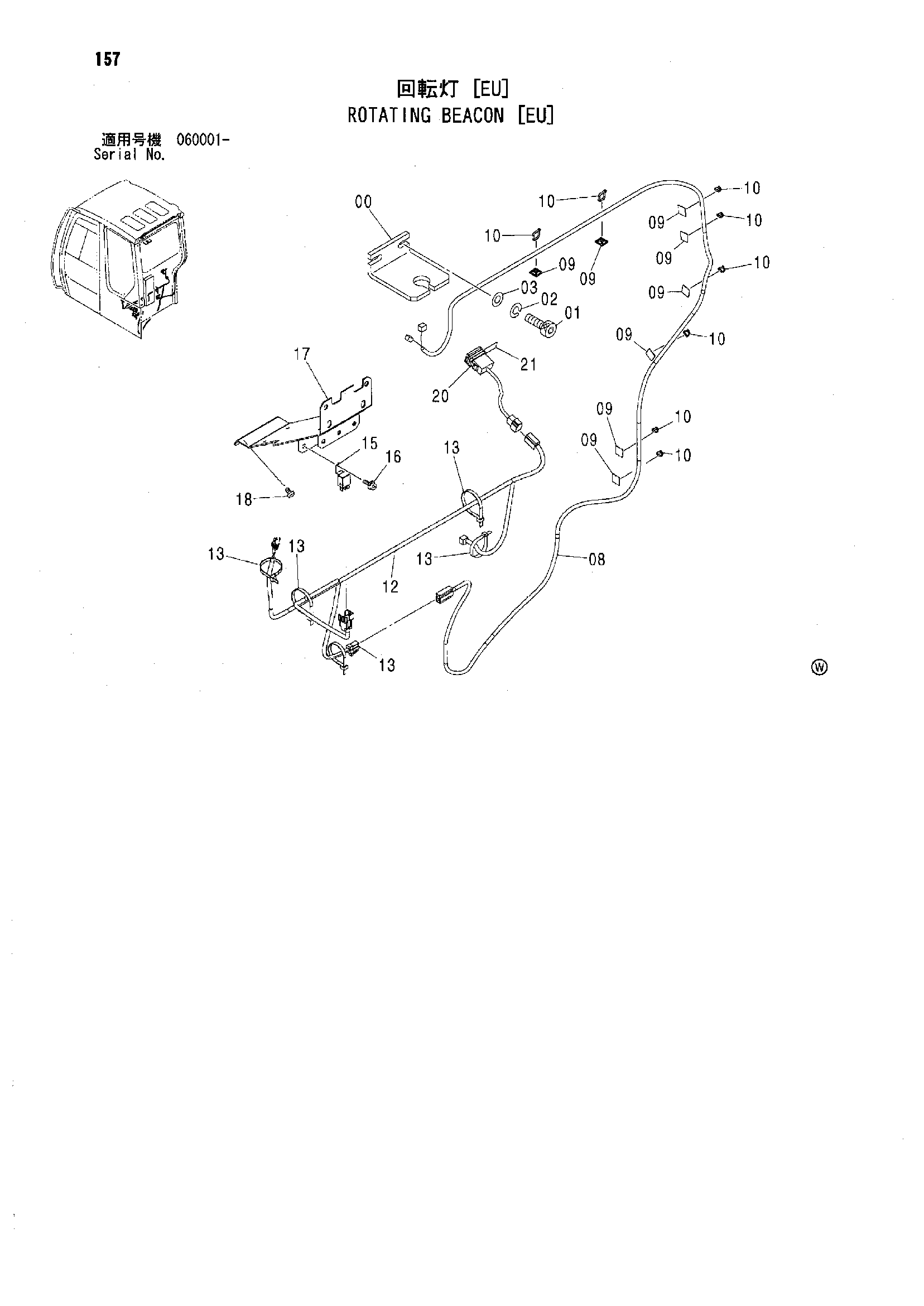

Заводская схема «Проблесковый маяк [EU]» для HITACHI ZX135USK. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Проблесковый маяк [EU] HITACHI ZX135USK](/catalog-drawings/bf/bf580a13-75dc-4a7e-a503-13e8702deb7f.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 3098947 | Кронштейн | 1 |
| 01 | J780825 | Болт с внутренним шестигранником | 2 |
| 02 | A590908 | Пружинная шайба | 2 |
| 03 | A590108 | Плоская шайба | 2 |
| 08 | 4605384 | Жгут проводов | 1 |
| 09 | 4289709 | Опора | 8 |
| 10 | 4605834 | Ленточный зажим | 8 |
| 12 | 4606502 | Жгут проводов | 1 |
| 13 | 4055312 | Ленточный зажим | 5 |
| 15 | 4414207 | Реле | 1 |
| 16 | J460616 | Винт с шайбой | 1 |
| 17 | 7040344 | Кронштейн | 1 |
| 18 | 4444700 | Самонарезающий винт | 2 |
| 20 | 4352947 | Выключатель | 1 |
| 21 | 4603876 | Информационная табличка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX135USK и серийный номер машины. Это снижает риск заказа детали другого исполнения.
