Шланг защита от разрыва клапан трубопроводы (рукоять)(2)(ISO специальное исполнение.) — HITACHI ZX135USK

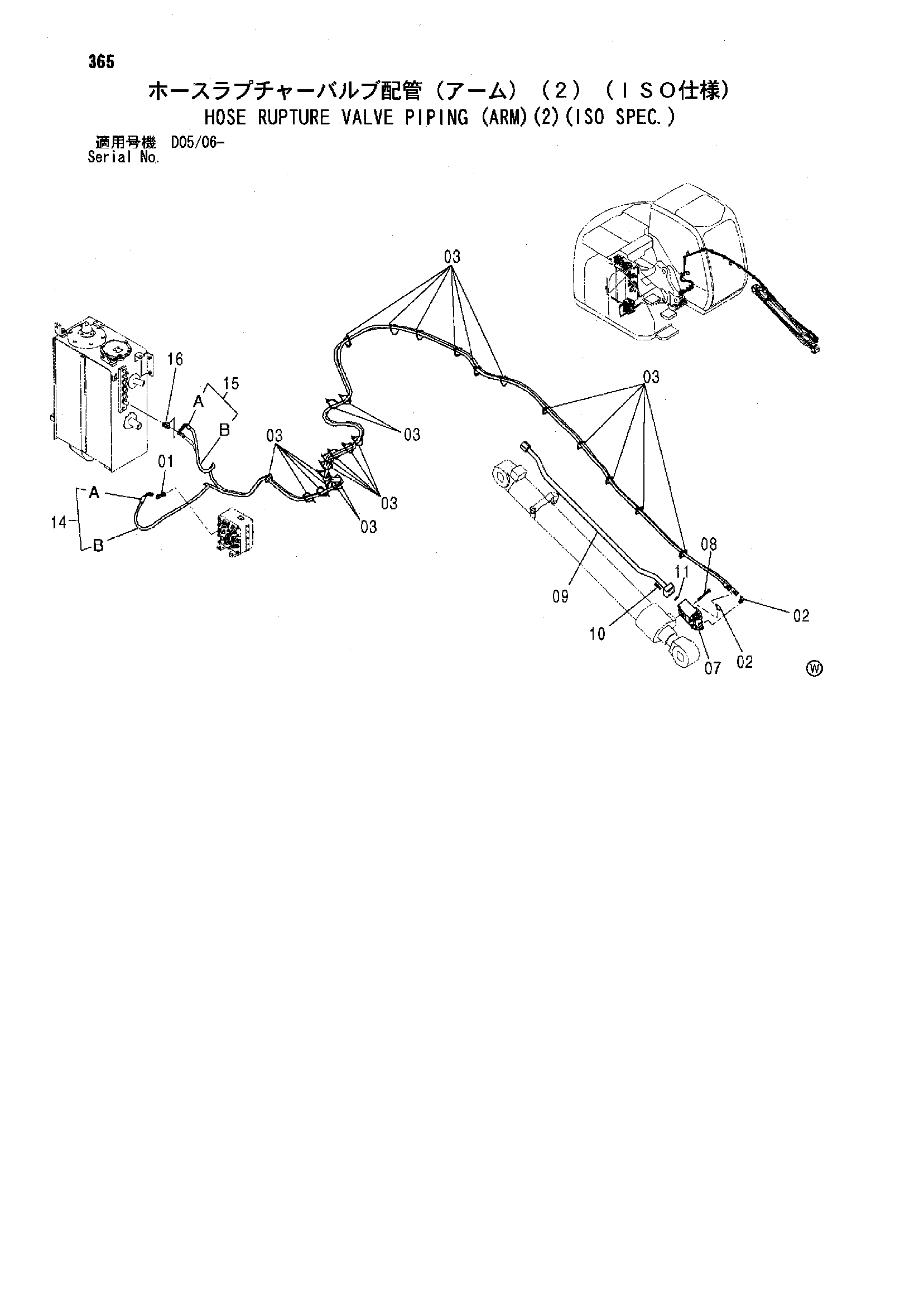

Заводская схема «Шланг защита от разрыва клапан трубопроводы (рукоять)(2)(ISO специальное исполнение.)» для HITACHI ZX135USK. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4246672 | Соединительный штуцер | 1 |
| 02 | A852323 | Угловой штуцер | 2 |
| 02A | 957366 | Уплотнительное кольцо | 1 |
| 03 | 4055312 | Ленточный зажим | 26 |
| 07 | 4437715 замена: 4489418 | Удерживающий клапан | 1 |
| 07 | 4489418 | Удерживающий клапан | 1 |
| 08 | 4489387 | Болт с внутренним шестигранником | 4 |
| 09 | 4438346 | Трубка | 1 |
| 10 | 4602209 | Болт с внутренним шестигранником | 4 |
| 11 | 4506430 | Уплотнительное кольцо | 1 |
| 14 | 9258063 | Шланг в сборе | 1 |
| 14A | 4646935 | Шланг | 1 |
| 14B | 4327293 | Защитный кожух | 12 |
| 15 | 9259577 | Шланг в сборе | 1 |
| 15A | 4646936 | Шланг | 1 |
| 15B | 4627293 | Защитный кожух | 12 |
| 16 | 4246672 | Соединительный штуцер | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX135USK и серийный номер машины. Это снижает риск заказа детали другого исполнения.
