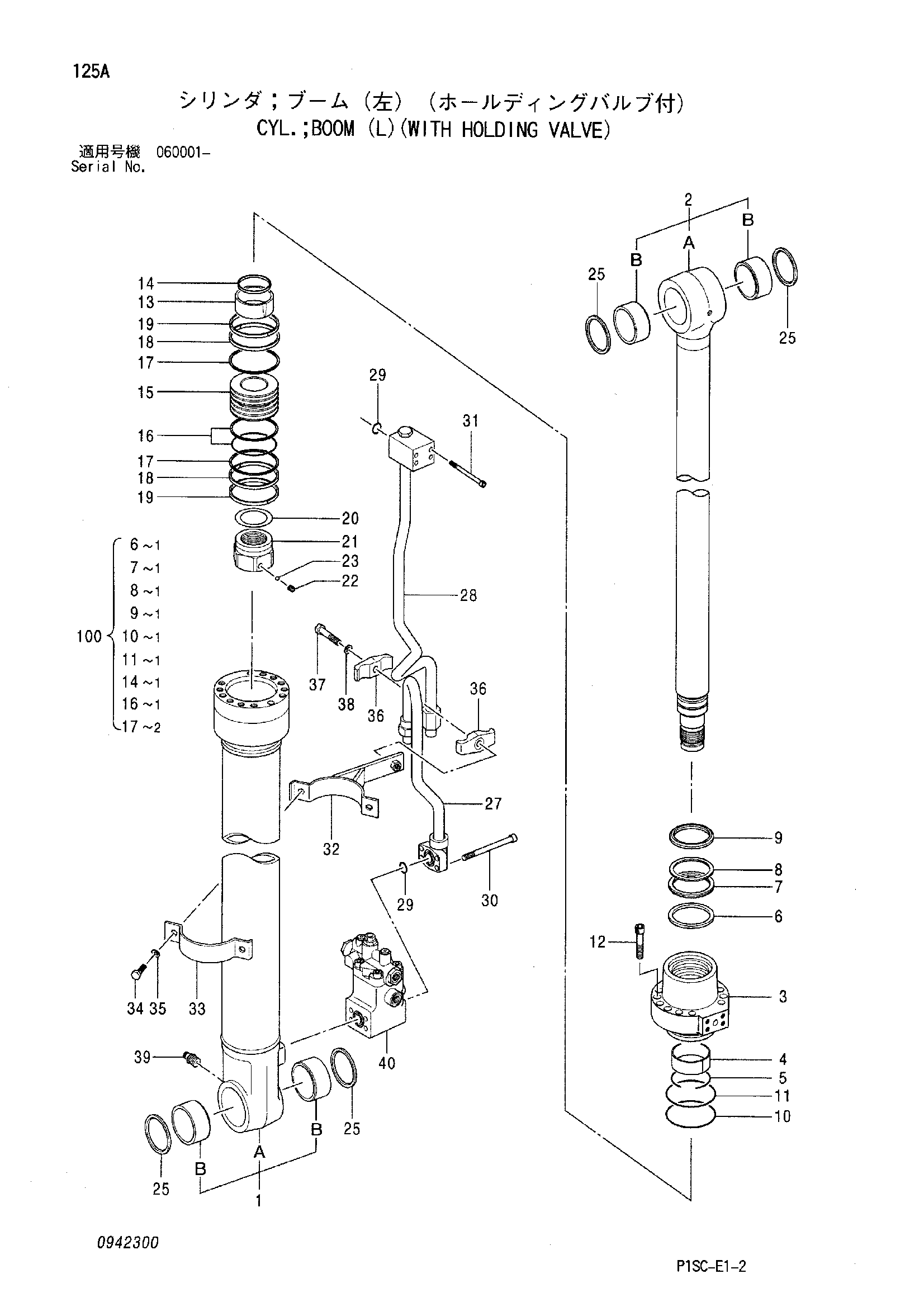

Гидроцилиндр стрелы (левый)(с удерживающий клапан) — HITACHI ZX135USK

Заводская схема «Гидроцилиндр стрелы (левый)(с удерживающий клапан)» для HITACHI ZX135USK. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4455376	Гидроцилиндр стрелы	1
1	0804701	Труба гидроцилиндра в сборе	1
1A	0942301	Труба гидроцилиндра	1
1B	4352638	Втулка пальца	2
2	0804603	Шток поршня в сборе	1
2A	0804604	Шток поршня	1
2B	4352400	Втулка пальца	2
3	0789305	Головка гидроцилиндра	1
4	0310304	Втулка	1
5	0271304	Стопорное кольцо	1
6	0789306	Кольцо	1
7	0271309	U-образная манжета	1
8	0271310	Опорное кольцо	1
9	0666806	Грязесъёмное кольцо	1
10	A811100	Уплотнительное кольцо	1
11	0310506	Опорное кольцо	1
12	0408805	Болт с внутренним шестигранником	12
13	0408806	Амортизирующий подшипник	1
14	0666807	Уплотнение	1
15	0408808	Поршень	1
16	0310508	Уплотнительное кольцо	1
17	0408809	Опорное кольцо	2
18	0907801	Направляющее кольцо	2
19	0310510	Направляющее кольцо	2
20	0310514	Регулировочная шайба	1
21	0789307	Гайка	1
22	0309011	Установочный винт	1
23	0111707	Стальной шарик	1
25	4084578	Пылезащитное уплотнение	4
27	0796202	Трубка	1
28	0942302	Трубка	1
29	4509181	Уплотнительное кольцо	2
30	4486911	Болт с внутренним шестигранником	4
31	M340825	Болт с внутренним шестигранником	4
32-38	0666811	Комплект лента	1
32	0408814	Лента	1
33	0310707	Лента	1
34	J021035	Болт	2
35	A590910	Шайба	2
36	0310312	Держатель	2
37	0224115	Болт	1
38	0208516	Пружинная шайба	1
39	J75481	Пресс-маслёнка	1
40	4437717 замена: 4486037	Удерживающий клапан	1
40	(4486037)	Удерживающий клапан	1
100	4448395	Комплект уплотнений	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX135USK и серийный номер машины. Это снижает риск заказа детали другого исполнения.
