Стрела освещение (правый)(2P-BOOM)<135USK> — HITACHI ZX135USK

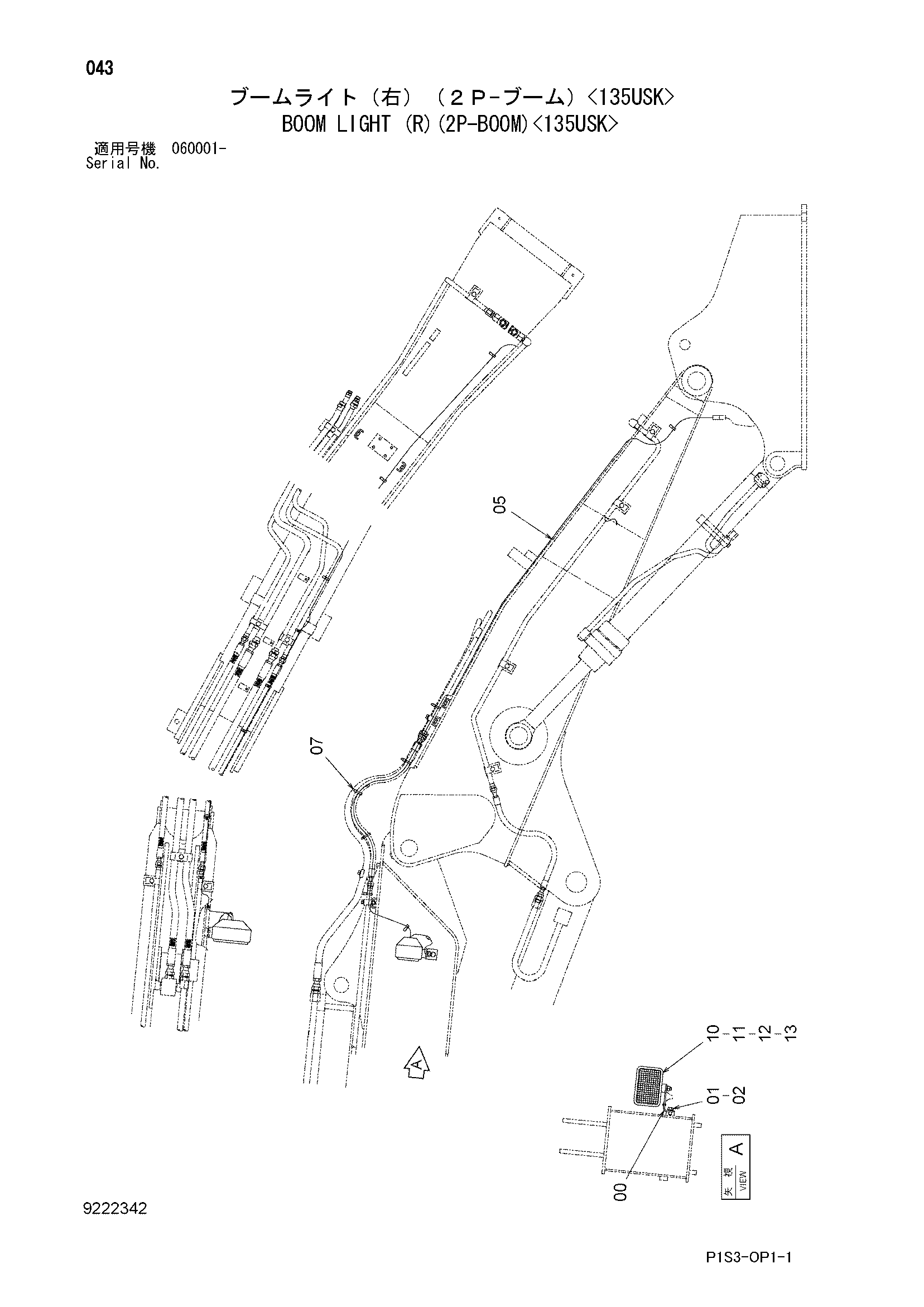

Заводская схема «Стрела освещение (правый)(2P-BOOM)<135USK>» для HITACHI ZX135USK. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4224631 | Кронштейн | 1 |
| 01 | J901425 | Болт | 1 |
| 02 | A590914 | Пружинная шайба | 1 |
| 05 | 4277504 | Жгут проводов | 1 |
| 07 | 4055312 | Ленточный зажим | 5 |
| 10 | 4336570 замена: 4326800 | Фара | 1 |
| 10 | 4326800 | Фара | 1 |
| 10A | 4326801 | Ленс блок | 1 |
| 10B | 4326802 | Рама | 1 |
| 10C | 4285648 | Лампа | 1 |
| 10D | 4326803 | Прокладка | 1 |
| 10E | 4307026 | Шайба | 1 |
| 10F | 4307027 | Винт | 4 |
| 10G | A590114 | Плоская шайба | 1 |
| 10H | A590914 | Пружинная шайба | 1 |
| 10I | J952014 | Гайка | 1 |
| 11 | 4254604 | Жгут проводов | 1 |
| 12 | M430613 | Винт | 1 |
| 13 | A590906 | Пружинная шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX135USK и серийный номер машины. Это снижает риск заказа детали другого исполнения.
