Вспомогательный трубопроводы (2P-BOOM)<135USK> — HITACHI ZX135USK

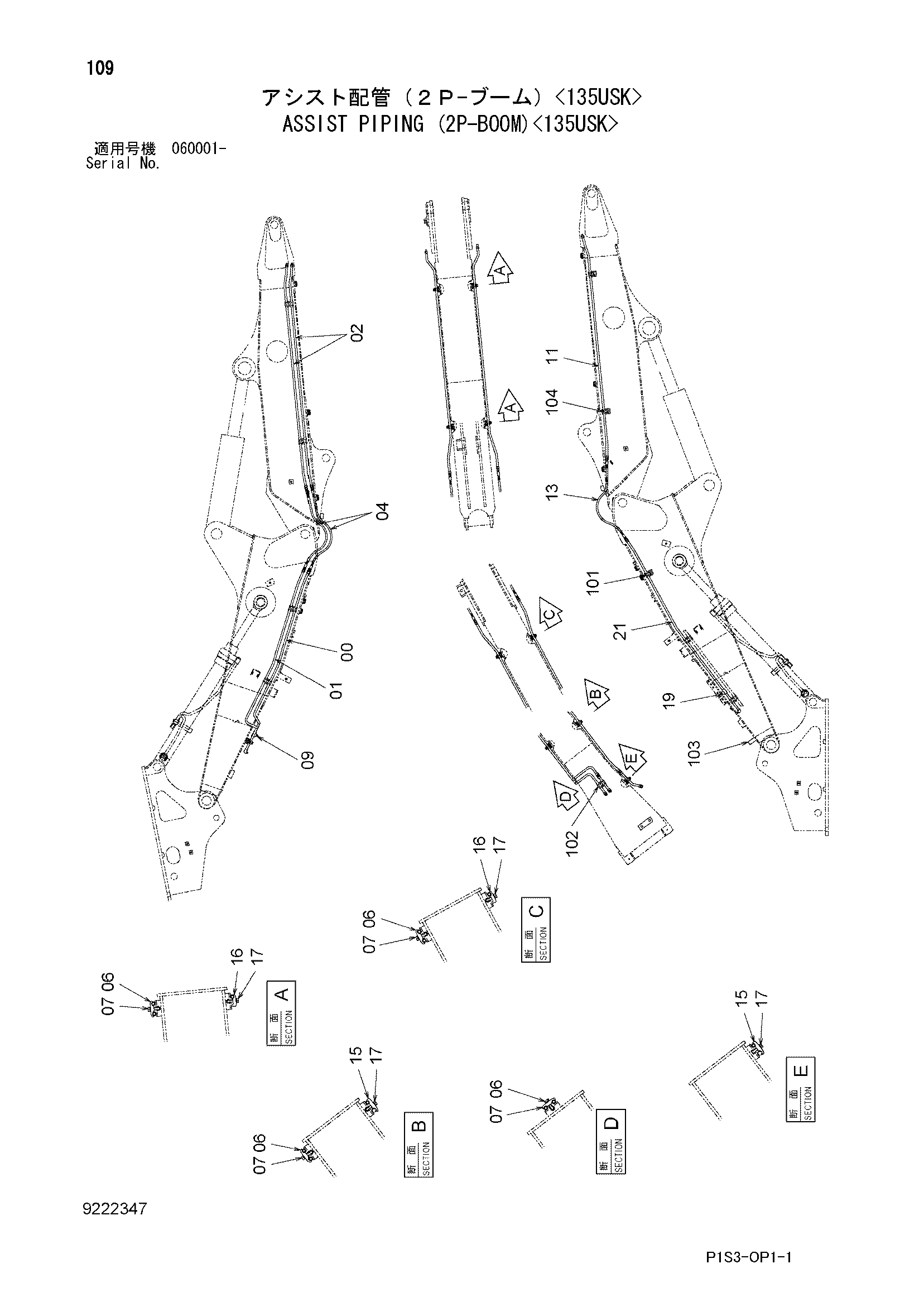

Заводская схема «Вспомогательный трубопроводы (2P-BOOM)<135USK>» для HITACHI ZX135USK. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8090908 | Трубка | 1 |
| 01 | 8090909 | Трубка | 1 |
| 02 | 9760221 | Трубка | 2 |
| 04 | 4366088 | Шланг | 2 |
| 06 | 4189858 | Хомут трубки | 5 |
| 07 | J271250 | Болт с шайбой | 5 |
| 07A | J901250 | Болт | 1 |
| 07B | J222012 | Шайба | 1 |
| 09 | 94-2023 | Пробка | 1 |
| 11 | 9760222 | Трубка | 1 |
| 13 | 4366088 | Шланг | 1 |
| 15 | 4202559 | Хомут трубки | 2 |
| 16 | 4190124 | Хомут трубки | 3 |
| 17 | J271250 | Болт с шайбой | 5 |
| 17A | J901250 | Болт | 1 |
| 17B | J222012 | Шайба | 1 |
| 19 | 94-2023 | Пробка | 1 |
| 21 | 8090910 | Трубка | 1 |
| 101 | 9749939 | Седло винта | 3 |
| 102 | 9749940 | Седло винта | 1 |
| 103 | 9756913 | Седло винта | 1 |
| 104 | 9749939 | Седло винта | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX135USK и серийный номер машины. Это снижает риск заказа детали другого исполнения.
