Электрооборудование (C) — HITACHI ZX135US-HCME

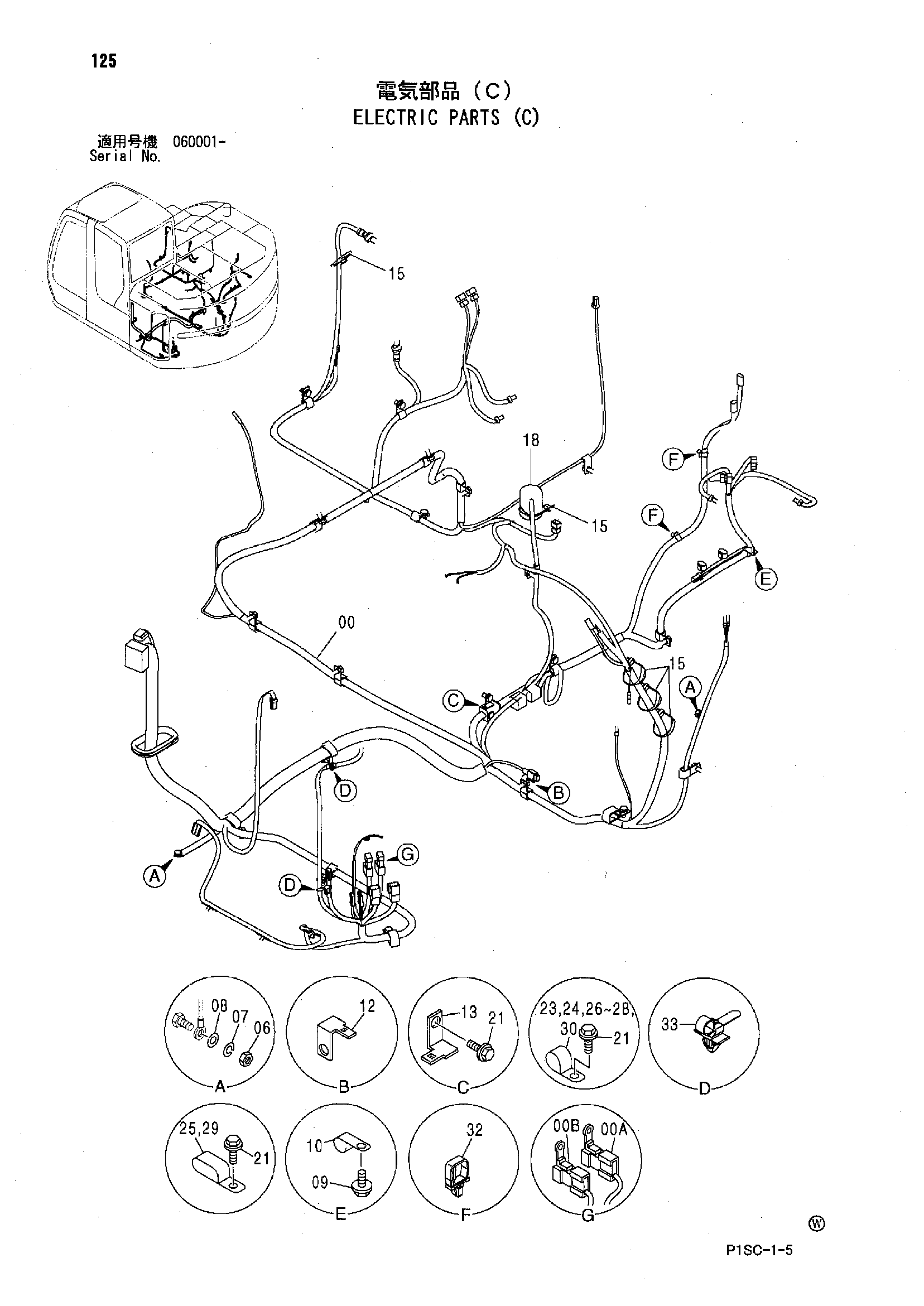

Заводская схема «Электрооборудование (C)» для HITACHI ZX135US-HCME. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 0003812 замена: 0004771 | Жгут проводов | 1 |
| 00 | 0004771 | Жгут проводов | 1 |
| 00A | 4423418 | Фусиблелинк | 1 |
| 00B | 4315323 | Фусиблелинк | 1 |
| 06 | J950010 | Гайка | 2 |
| 07 | A590910 | Пружинная шайба | 2 |
| 08 | A590110 | Плоская шайба | 2 |
| 09 | J010616 | Болт с шайбой | 1 |
| 09 | J260616 замена: J900616 | Болт с шайбой | 1 |
| 10 | 4000860 | Зажим трубка | 1 |
| 12 | 4257159 | Кронштейн | 1 |
| 13 | 4418301 | Кронштейн | 1 |
| 15 | 4055312 | Ленточный зажим | 5 |
| 18 | 4277223 | Колпачок | 1 |
| 21 | J011020 | Болт с шайбой | 20 |
| 21 | J271020 замена: J901020 | Болт с шайбой | 20 |
| 23 | 4190272 | Зажим (12) | 2 |
| 24 | 4190275 | Зажим (14) | 1 |
| 25 | 4190292 | Зажим (14X2) | 1 |
| 26 | 4190273 | Зажим (18) | 2 |
| 27 | 4190274 | Зажим (20) | 4 |
| 28 | 4190277 | Зажим (22) | 5 |
| 29 | 4190266 | Зажим (22X2) | 2 |
| 30 | 4190264 | Зажим (35) | 2 |
| 32 | 4449250 | Зажим | 2 |
| 33 | 4254600 | Зажим | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX135US-HCME и серийный номер машины. Это снижает риск заказа детали другого исполнения.
