Электрооборудование (A)<135> — HITACHI ZX135US-HCME

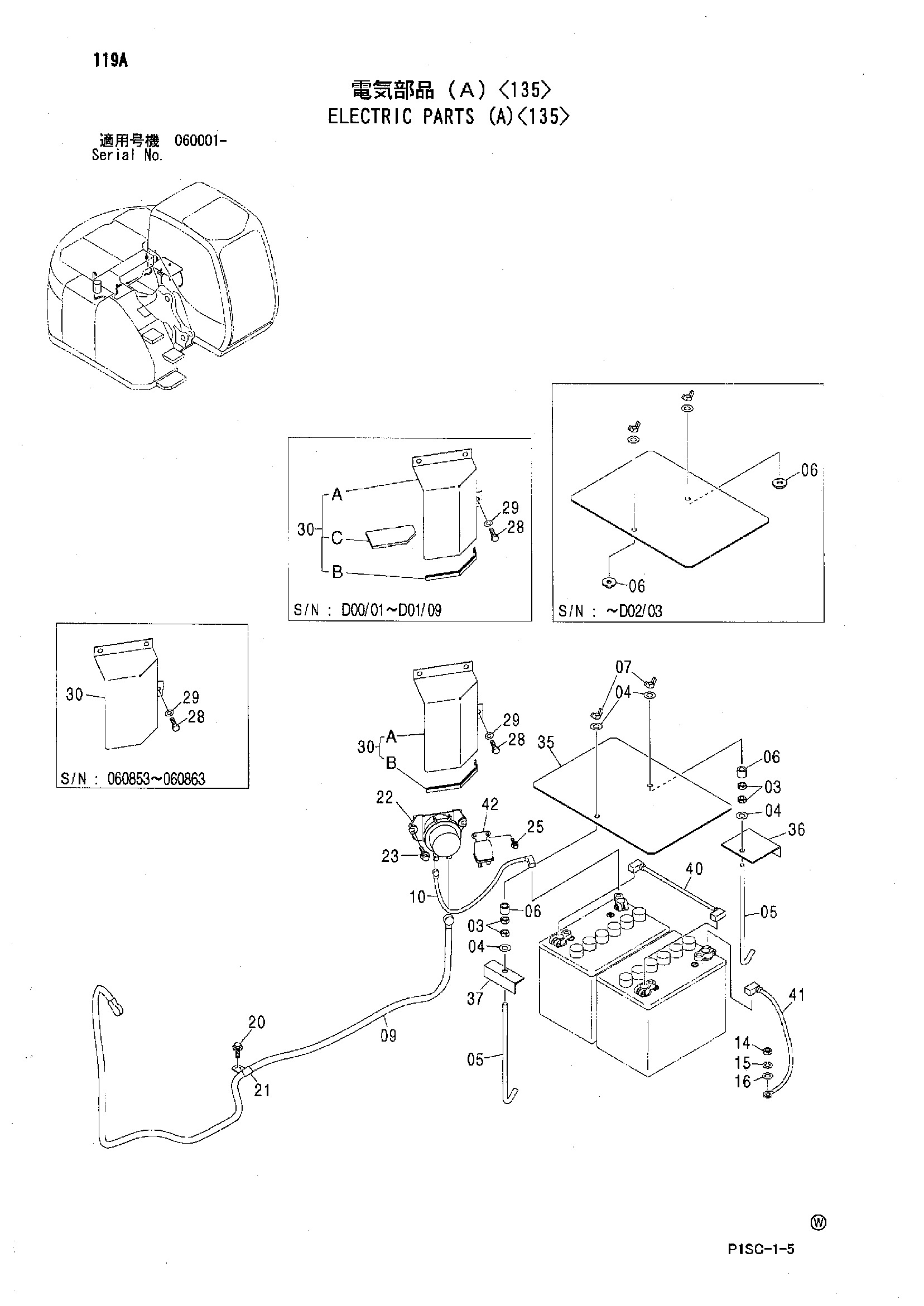

Заводская схема «Электрооборудование (A)<135>» для HITACHI ZX135US-HCME. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | J950010 | Гайка | 4 |
| 04 | A590110 | Плоская шайба | 4 |
| 05 | 4257034 | Болт крюк | 2 |
| 06 | 9749010 замена: 4488668 | Втулка | 2 |
| 06 | 4488668 | Проставка | 2 |
| 07 | M570010 | Гайка винг | 2 |
| 09 | 4437074 | Жгут проводов | 1 |
| 10 | 4363079 замена: 4462561 | Жгут проводов | 1 |
| 10 | 4462561 | Жгут проводов | 1 |
| 14 | J950010 | Гайка | 1 |
| 15 | A590910 | Пружинная шайба | 1 |
| 16 | A590110 | Плоская шайба | 1 |
| 20 | J011020 | Болт с шайбой | 1 |
| 20 | J271020 замена: J901020 | Болт с шайбой | 1 |
| 21 | 4190275 | Зажим | 1 |
| 22 | 4255762 | Реле аккумулятор | 1 |
| 23 | J020830 | Болт с шайбой | 2 |
| 23 | J260830 замена: J900830 | Болт с шайбой | 2 |
| 25 | J020620 | Болт с шайбой | 2 |
| 25 | J260620 замена: J900620 | Болт с шайбой | 2 |
| 28 | J900816 | Болт | 3 |
| 29 | A590108 | Плоская шайба | 3 |
| 30 | 3089604 замена: 3089604 | Крышка | 1 |
| 30 | 8085719 | Крышка в сборе | 1 |
| 30 | 8085719 | Крышка в сборе | 1 |
| 30A | 3089604 | Крышка | 1 |
| 30A | 3089604 | Крышка | 1 |
| 30B | 4462436 | Уплотнительная окантовка | 1 |
| 30B | 4462436 | Уплотнительная окантовка | 1 |
| 30C | 4466213 | Резиновая прокладка | 1 |
| 35 | 4439019 | Крышка | 1 |
| 36 | 4439020 | Опора | 1 |
| 37 | 4445961 | Опора | 1 |
| 40 | 4447905 | Жгут проводов | 1 |
| 41 | 4363081 | Жгут проводов | 1 |
| 42 | 4452159 | Реле | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX135US-HCME и серийный номер машины. Это снижает риск заказа детали другого исполнения.
