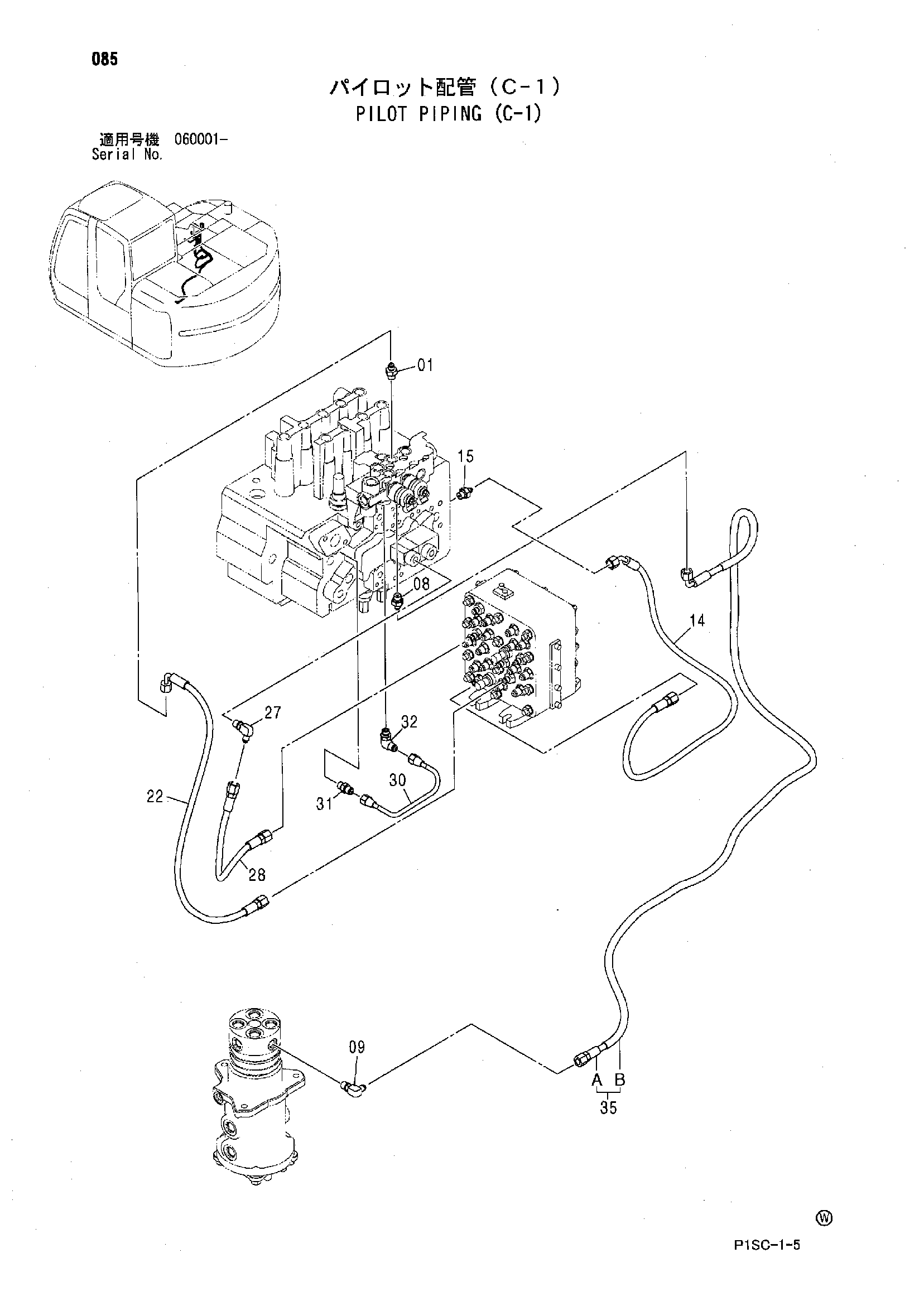

Пилотные гидролинии (C-1) — HITACHI ZX135US-HCME
Заводская схема «Пилотные гидролинии (C-1)» для HITACHI ZX135US-HCME. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | A852122 | Адаптер | 1 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 08 | A852122 | Адаптер | 1 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 09 | A852322 | Угловой штуцер | 1 |
| 09A | 957366 | Уплотнительное кольцо | 1 |
| 14 | 4436383 | Пластиковый шланг (SL) | 1 |
| 15 | A852122 | Адаптер | 1 |
| 15A | 957366 | Уплотнительное кольцо | 1 |
| 22 | 4436299 | Шланг | 1 |
| 27 | A852322 | Угловой штуцер | 1 |
| 27A | 957366 | Уплотнительное кольцо | 1 |
| 28 | 4451995 | Шланг | 1 |
| 30 | 4452289 | Трубка | 1 |
| 31 | 4255304 | Штуцер трубки | 1 |
| 31A | 957366 | Уплотнительное кольцо | 1 |
| 32 | 4293950 | Угловой штуцер | 1 |
| 32A | 957366 | Уплотнительное кольцо | 1 |
| 35 | 9201838 | Шланг в сборе | 1 |
| 35A | 4436309 | Пластиковый шланг (SI) | 1 |
| 35B | 4327293 | Защитный кожух | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX135US-HCME и серийный номер машины. Это снижает риск заказа детали другого исполнения.
