Шланг защита от разрыва клапан трубопроводы (рукоять)(2)(ISO специальное исполнение.) — HITACHI ZX135US-HCME

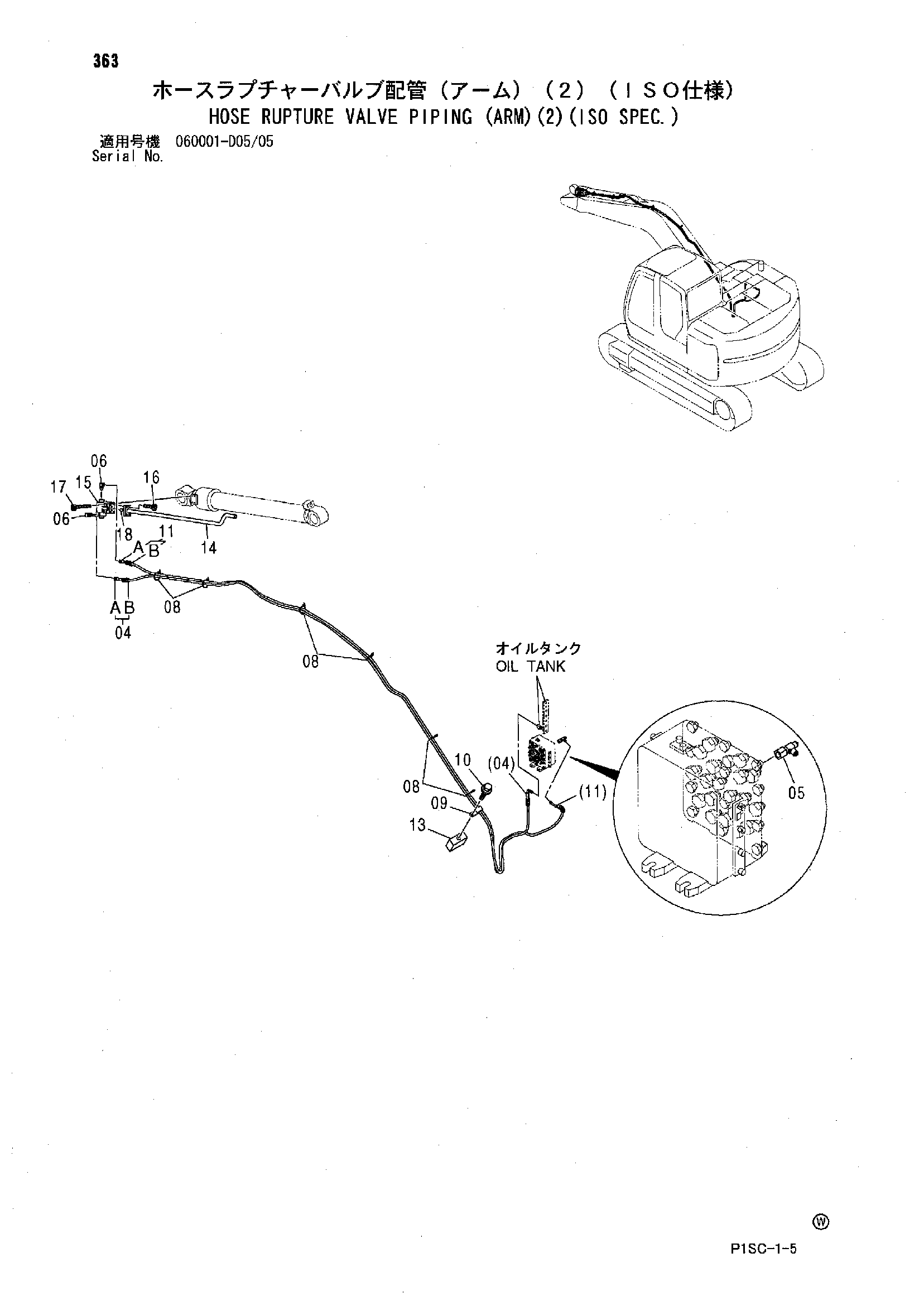

Заводская схема «Шланг защита от разрыва клапан трубопроводы (рукоять)(2)(ISO специальное исполнение.)» для HITACHI ZX135US-HCME. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 04 | 9200386 | Шланг в сборе | 1 |
| 04A | 4453087 замена: 4646936 | Шланг | 1 |
| 04B | 4327293 | Защитный кожух | 10 |
| 05 | 4246672 | Соединительный штуцер | 1 |
| 06 | A852323 | Угловой штуцер | 2 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 08 | 4055312 | Ленточный зажим | 6 |
| 09 | 4190291 | Зажим | 1 |
| 10 | J011020 | Болт с шайбой | 1 |
| 10 | J271020 замена: J901020 | Болт с шайбой | 1 |
| 11 | 9191883 | Шланг в сборе | 1 |
| 11A | 4439578 замена: 4646935 | Шланг | 1 |
| 11B | 4327293 | Защитный кожух | 10 |
| 13 | 4224908 | Седло винта | 1 |
| 14 | 4438346 | Трубка | 1 |
| 15 | 4437715 замена: 4489418 | Удерживающий клапан | 1 |
| 15 | 4489418 | Удерживающий клапан | 1 |
| 16 | 4602209 | Болт с внутренним шестигранником | 4 |
| 17 | 4489387 | Болт с внутренним шестигранником | 4 |
| 18 | 4506430 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX135US-HCME и серийный номер машины. Это снижает риск заказа детали другого исполнения.
