Сиденье стойка (подвеска)[NA] — HITACHI ZX135US-E

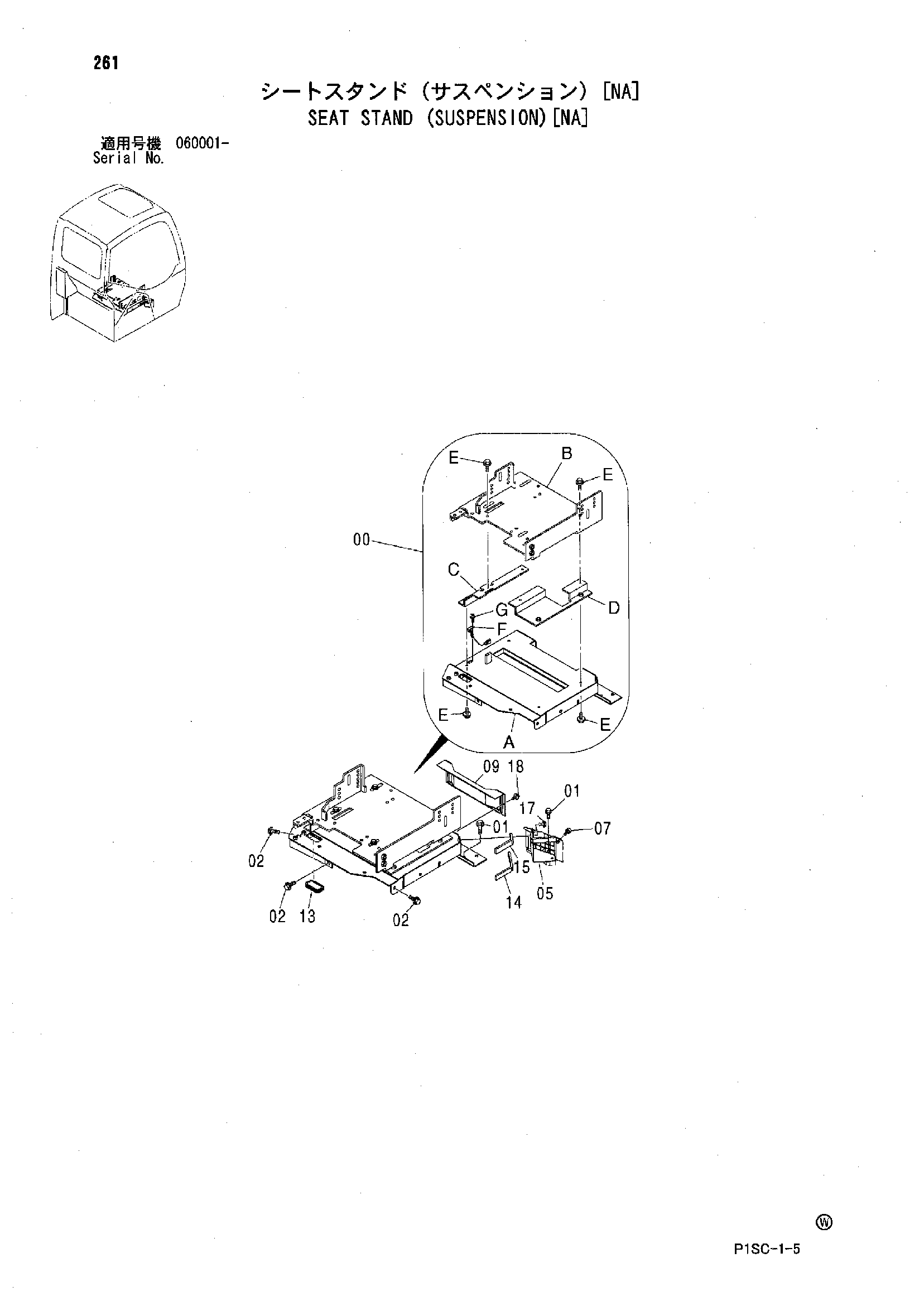

Заводская схема «Сиденье стойка (подвеска)[NA]» для HITACHI ZX135US-E. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Сиденье стойка (подвеска)[NA] HITACHI ZX135US-E](/catalog-drawings/9d/9d01fa05-d7ec-49da-b237-f9a4bc6260a3.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9210643 | Водило в сборе | 1 |
| 00A | 6019448 | Стойка | 1 |
| 00B | 6020732 | Водило | 1 |
| 00C | 8086857 | Левый кронштейн | 1 |
| 00D | 8086858 | Правый кронштейн | 1 |
| 00E | J041025 | Болт с шайбой | 8 |
| 00E | J271025 замена: J901025 | Болт с шайбой | 8 |
| 00F | 4448925 | Датчик | 1 |
| 00G | J460310 | Винт с шайбой | 1 |
| 01 | J021030 | Болт с шайбой | 4 |
| 01 | J271030 замена: J901030 | Болт с шайбой | 4 |
| 02 | J021025 | Болт с шайбой | 3 |
| 02 | J271025 замена: J901025 | Болт с шайбой | 3 |
| 05 | 7039100 | Решётка | 1 |
| 07 | 4446097 | Ручка | 1 |
| 09 | 8081502 | Крышка | 1 |
| 13 | 4445861 | Резиновая втулка | 1 |
| 14 | 4455711 | Резиновая прокладка | 1 |
| 15 | 4455714 | Резиновая прокладка | 1 |
| 17 | J090620 | Болт с шайбой | 1 |
| 17 | J260620 замена: J900620 | Болт с шайбой | 1 |
| 18 | J090620 | Болт с шайбой | 2 |
| 18 | J260620 замена: J900620 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX135US-E и серийный номер машины. Это снижает риск заказа детали другого исполнения.
