110: Радиатор — HITACHI ZX135US-E

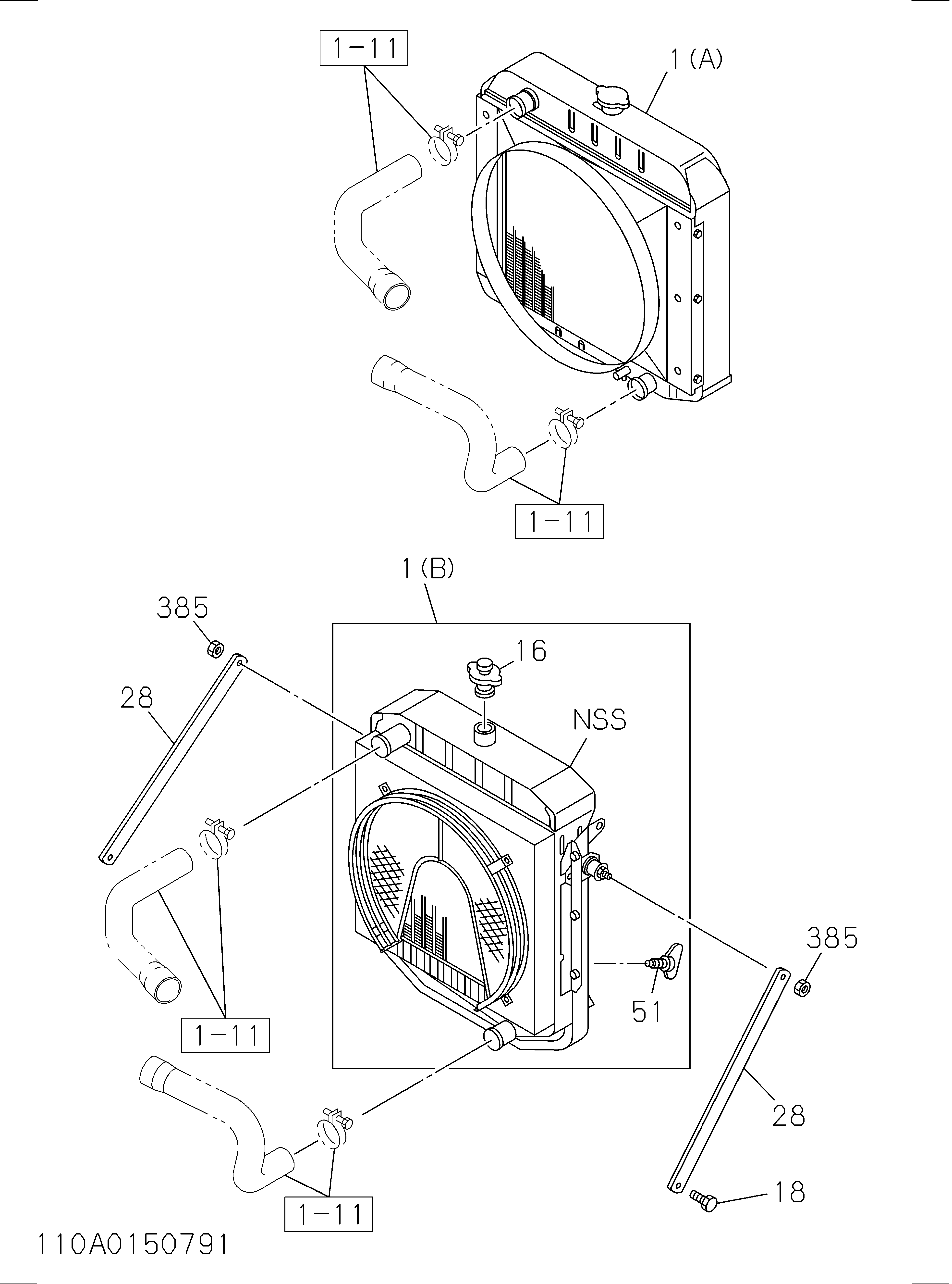

Заводская схема «110: Радиатор» для HITACHI ZX135US-E. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 002 | 8972470890 | Направляющая вентилятор | 1 |
| 080 | 0280810450 | Болт вентилятор направляющая | 3 |
| 080 | 0280510450 | Болт вентилятор направляющая | 3 |
| 092(A) | 8972222341 | Кронштейн вентилятор направляющая | 1 |
| 092(A) | 8973263750 | Кронштейн вентилятор направляющая | 1 |
| 092(B) | 8972470950 | Кронштейн вентилятор направляющая | 1 |
| 092(C) | 8972530930 | Кронштейн вентилятор направляющая | 1 |
| 092(C) | 8973247580 | Кронштейн вентилятор направляющая | 1 |
| 097 | 1225590260 | Трубка дист, вентилятор направляющая | 3 |
| 100 | 1093370170 | Резиновый MTG | 6 |
| 297 | 9091647100 | Шайба PL, вентилятор направляющая | 8 |
| 297 | 0916147100 | Шайба PL, вентилятор направляющая | 8 |
| 406 | 8972527080 | Защита вентилятор | 1 |
| 421(A) | 0280510450 | Болт кронштейн вентилятор направляющая | 2 |
| 421(B) | 0280858120 | Болт кронштейн вентилятор направляющая | 2 |
| 421(B) | 0280558120 | Болт кронштейн вентилятор направляющая | 2 |
| 421(C) | 0280808500 | Болт кронштейн вентилятор направляющая | 1 |
| 421(C) | 0280508500 | Болт кронштейн вентилятор направляющая | 1 |
| 520(A) | 8972470900 | Стойка кронштейн, вентилятор направляющая | 1 |
| 520(B) | 8972470920 | Стойка кронштейн, вентилятор направляющая | 1 |
| 521 | 0286810250 | Болт стойка, вентилятор направляющая кронштейн | 4 |
| 521 | 0286510250 | Болт стойка, вентилятор направляющая кронштейн | 4 |
| 522 | 0286810250 | Болт вентилятор защита | 2 |
| 522 | 0286510250 | Болт вентилятор защита | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX135US-E и серийный номер машины. Это снижает риск заказа детали другого исполнения.
