Пилотные гидролинии (поток производительность селектор)(2) — HITACHI ZX135US-E

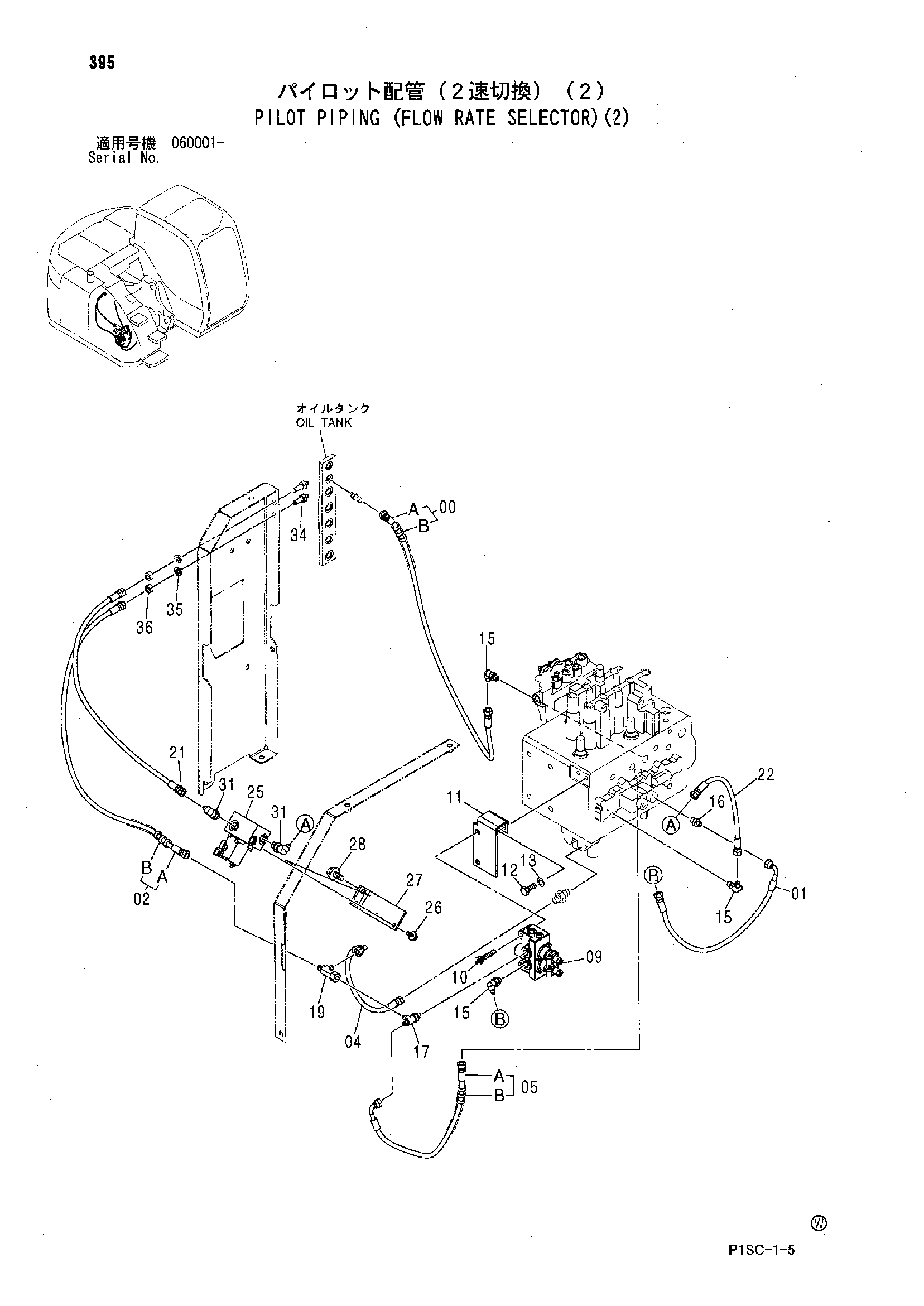

Заводская схема «Пилотные гидролинии (поток производительность селектор)(2)» для HITACHI ZX135US-E. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9203006 | Шланг в сборе | 1 |
| 00A | 4457127 | Шланг (DH) | 1 |
| 00B | 4327293 | Защитный кожух | 2 |
| 01 | 4453172 | Шланг (SY) | 1 |
| 02 | 9203007 | Шланг в сборе | 1 |
| 02A | 4457126 | Шланг (A1) | 1 |
| 02B | 4327293 | Защитный кожух | 2 |
| 04 | 4456144 | Шланг (SM) | 1 |
| 05 | 9203009 | Шланг в сборе | 1 |
| 05A | 4453189 | Шланг (SJ) | 1 |
| 05B | 4327293 | Защитный кожух | 1 |
| 09 | 4447178 | Электромагнитный клапан | 1 |
| 10 | J781060 | Болт с внутренним шестигранником | 2 |
| 11 | 8084199 | Кронштейн | 1 |
| 12 | J901425 | Болт | 2 |
| 13 | A590914 | Пружинная шайба | 2 |
| 15 | A852322 | Угловой штуцер | 3 |
| 15A | 957366 | Уплотнительное кольцо | 1 |
| 16 | A852122 | Адаптер | 1 |
| 16A | 957366 | Уплотнительное кольцо | 1 |
| 17 | A852422 | Тройник | 1 |
| 17A | 957366 | Уплотнительное кольцо | 1 |
| 19 | 4252786 | Тройник | 1 |
| 21 | 4456485 | Шланг (P1) | 1 |
| 22 | 4456484 | Шланг (SN) | 1 |
| 25 | 4325439 | Блок клапанов | 1 |
| 26 | J010820 | Болт с шайбой | 2 |
| 26 | J260820 замена: J900820 | Болт с шайбой | 2 |
| 27 | 4455807 | Кронштейн | 1 |
| 28 | J011025 | Болт с шайбой | 2 |
| 28 | J271025 замена: J901025 | Болт с шайбой | 2 |
| 31 | A852332 | Угловой штуцер | 2 |
| 31A | 4509180 | Уплотнительное кольцо | 1 |
| 34 | 4248117 | Адаптер | 1 |
| 35 | A590912 | Пружинная шайба | 1 |
| 36 | 4209198 | Гайка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX135US-E и серийный номер машины. Это снижает риск заказа детали другого исполнения.
