Пилотные гидролинии (E) — HITACHI ZX135US-E

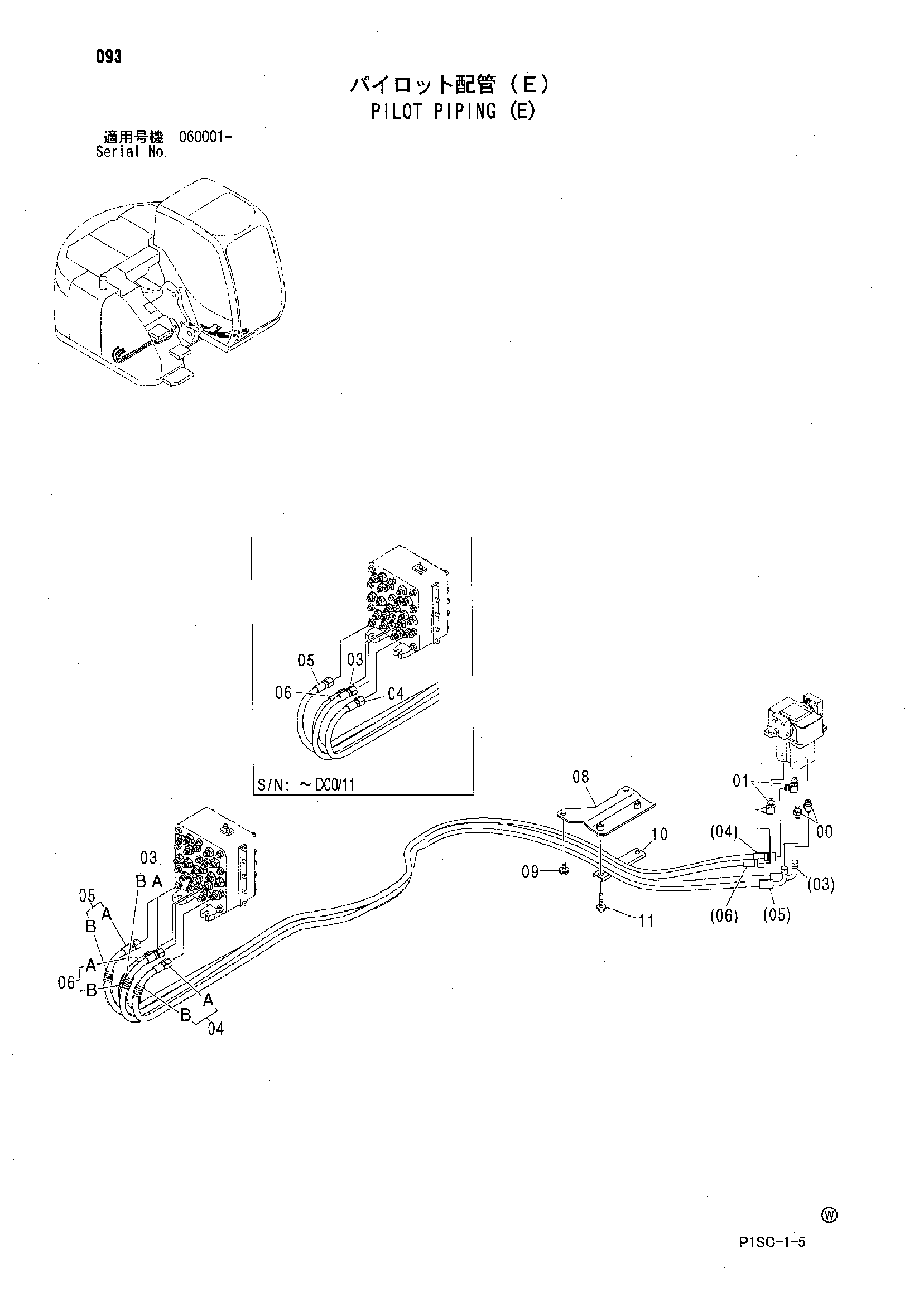

Заводская схема «Пилотные гидролинии (E)» для HITACHI ZX135US-E. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | A852123 | Адаптер | 2 |
| 00A | 957366 | Уплотнительное кольцо | 1 |
| 01 | A852323 | Угловой штуцер | 2 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 03 | 4448768 замена: 4448768 | Шланг (I) | 1 |
| 03 | 9206598 | Шланг в сборе | 1 |
| 03A | 4448768 | Шланг (I) | 1 |
| 03B | 4327293 | Защитный кожух | 1 |
| 04 | 4448759 замена: 4448759 | Шланг (J) | 1 |
| 04 | 9206599 | Шланг в сборе | 1 |
| 04A | 4448759 | Шланг (J) | 1 |
| 04B | 4327293 | Защитный кожух | 1 |
| 05 | 4451814 замена: 4451814 | Шланг (K) | 1 |
| 05 | 9206600 | Шланг в сборе | 1 |
| 05A | 4451814 | Шланг (K) | 1 |
| 05B | 4327293 | Защитный кожух | 1 |
| 06 | 4448758 замена: 4448758 | Шланг (левый) | 1 |
| 06 | 9206601 | Шланг в сборе | 1 |
| 06A | 4448758 | Шланг (левый) | 1 |
| 06B | 4327293 | Защитный кожух | 1 |
| 08 | 8083070 | Кронштейн | 1 |
| 09 | J021025 | Болт с шайбой | 2 |
| 09 | J271025 замена: J901025 | Болт с шайбой | 2 |
| 10 | 4412666 | Хомут шланга | 1 |
| 11 | J021040 | Болт с шайбой | 2 |
| 11 | J271040 замена: J901040 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX135US-E и серийный номер машины. Это снижает риск заказа детали другого исполнения.
