Топливоподкачивающий насос — HITACHI ZX135US-E

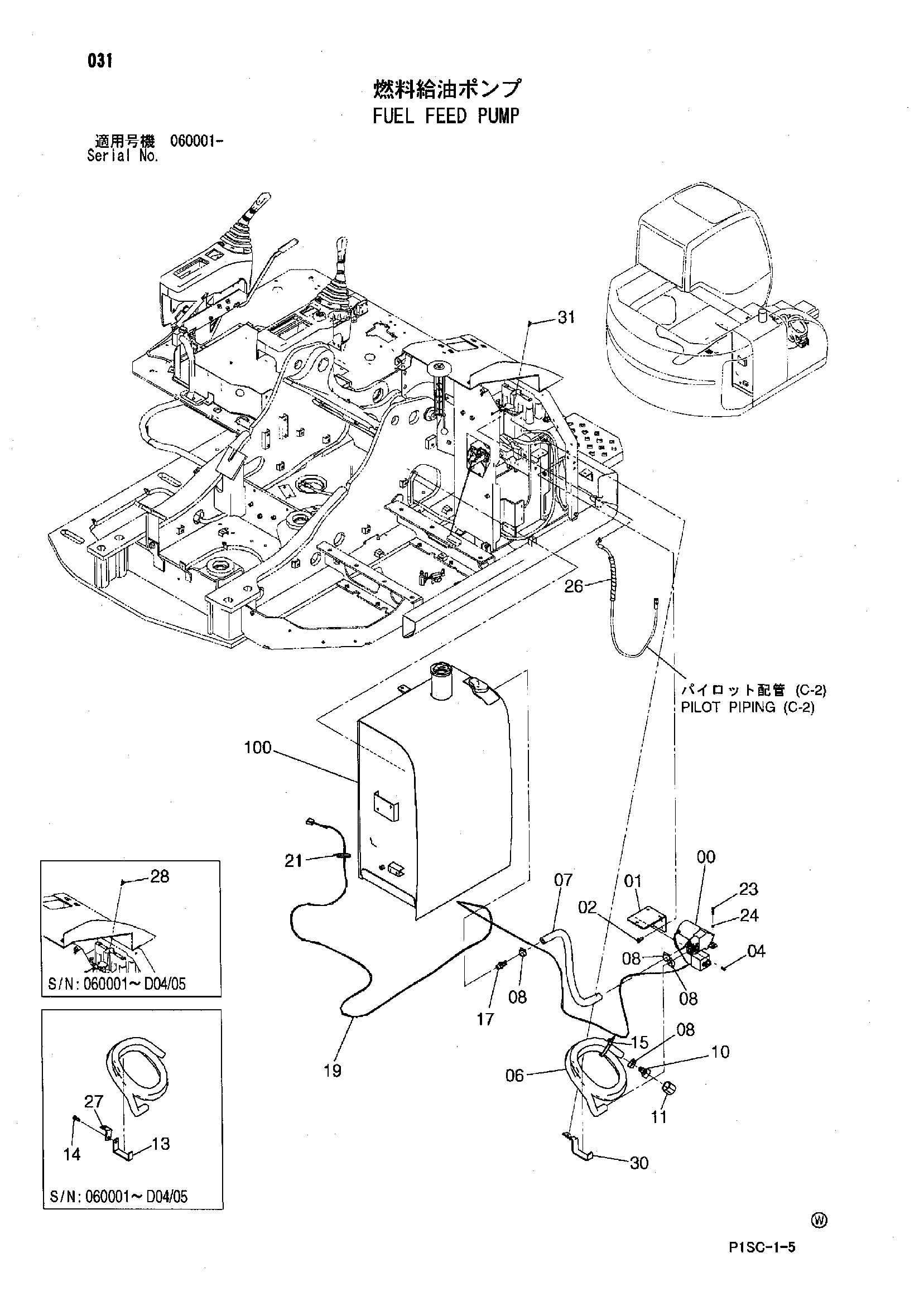

Заводская схема «Топливоподкачивающий насос» для HITACHI ZX135US-E. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4455541 | Насос | 1 |
| 01 | 8091483 | Кронштейн | 1 |
| 02 | J271030 | Болт с шайбой | 2 |
| 02A | J901030 | Болт | 1 |
| 02B | J222010 | Шайба | 1 |
| 04 | J460620 | Винт с шайбой | 2 |
| 06 | 4051160 | Топливный шланг | 1 |
| 07 | 4602161 | Шланг | 1 |
| 08 | 4504367 | Хомут шланга | 4 |
| 10 | 4103527 | Сетчатый фильтр | 1 |
| 11 | 4507650 | Сетчатый фильтр | 1 |
| 13 | 9760447 | Кронштейн | 1 |
| 14 | J271025 | Болт с шайбой | 1 |
| 14A | J901025 | Болт | 1 |
| 14B | J222010 | Шайба | 1 |
| 15 | 4055312 | Ленточный зажим | 1 |
| 17 | 4004589 | Соединение | 1 |
| 19 | 4600161 | Жгут проводов | 1 |
| 21 | 4055312 | Ленточный зажим | 15 |
| 23 | J260835 | Болт с шайбой | 3 |
| 23A | J900835 | Болт | 1 |
| 23B | A590108 | Плоская шайба | 1 |
| 24 | A590108 | Плоская шайба | 3 |
| 26 | 4327293 | Защитный кожух | 1 |
| 27 | 9746701 | Кронштейн | 1 |
| 28 | J271025 | Болт с шайбой | 1 |
| 28A | J901025 | Болт | 1 |
| 28B | J222010 | Шайба | 1 |
| 30 | 8099268 | Кронштейн | 1 |
| 31 | J260820 | Болт с шайбой | 2 |
| 31A | J900820 | Болт | 1 |
| 31B | A590108 | Плоская шайба | 1 |
| 100 | 6021701 | Топливный бак | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX135US-E и серийный номер машины. Это снижает риск заказа детали другого исполнения.
