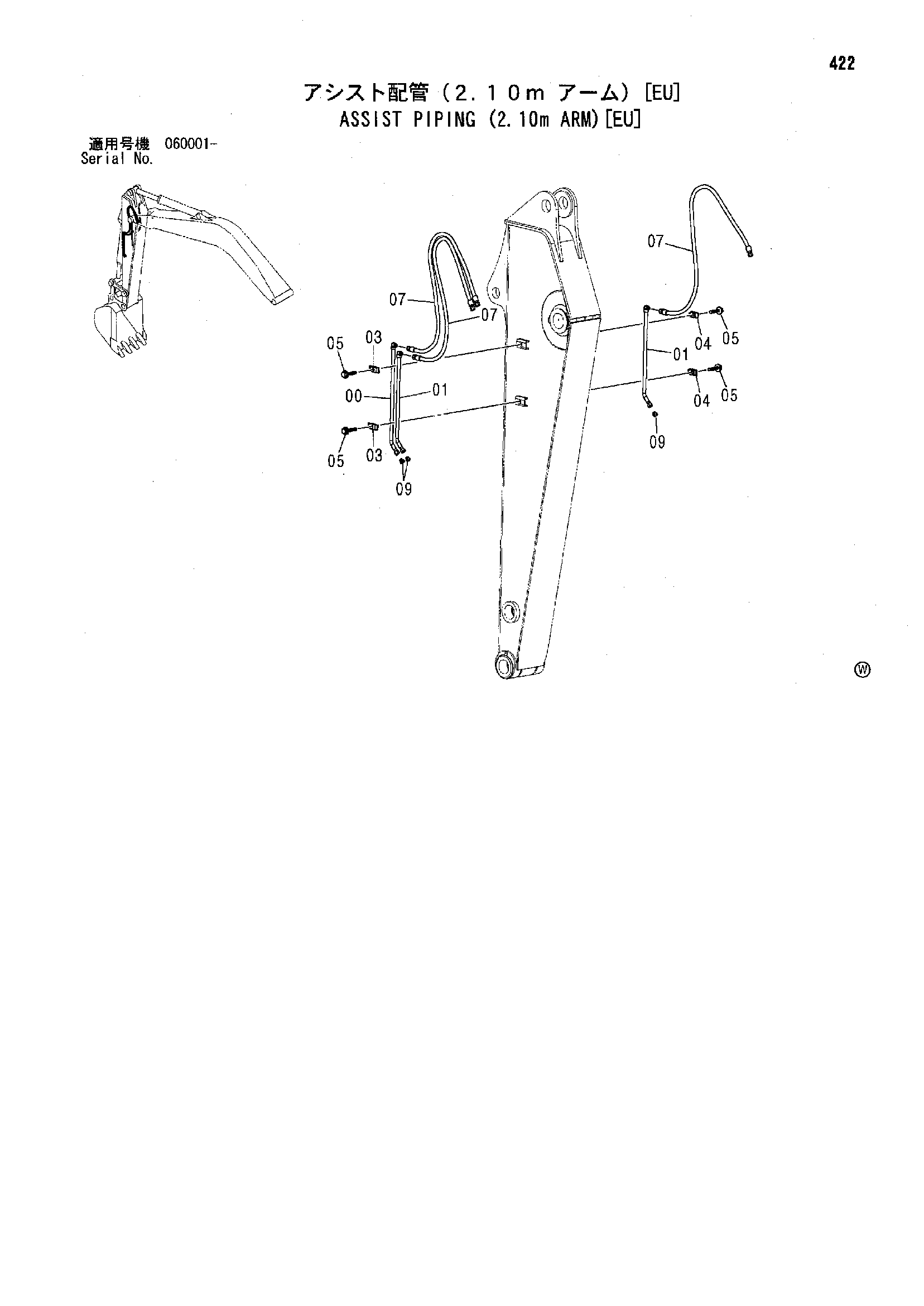

Вспомогательный трубопроводы (2.10m рукоять)[EU] — HITACHI ZX135US-E

Заводская схема «Вспомогательный трубопроводы (2.10m рукоять)[EU]» для HITACHI ZX135US-E. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	9760616	Трубка	1
01	9760640	Трубка	2
03	4189858	Хомут трубки	2
04	4190124	Хомут трубки	2
05	J011250	Болт с шайбой	4
05	J271250 замена: J901250	Болт с шайбой	4
07	4435912	Шланг	3
09	A885003	Пробка	3
09A	4509180	Уплотнительное кольцо	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX135US-E и серийный номер машины. Это снижает риск заказа детали другого исполнения.
