Передний головка фонарь (2 фонарь с сунсхаде)[EU] — HITACHI ZX135US-E
Заводская схема «Передний головка фонарь (2 фонарь с сунсхаде)[EU]» для HITACHI ZX135US-E. Каталожные номера деталей, позиции, применяемость и запрос цены.

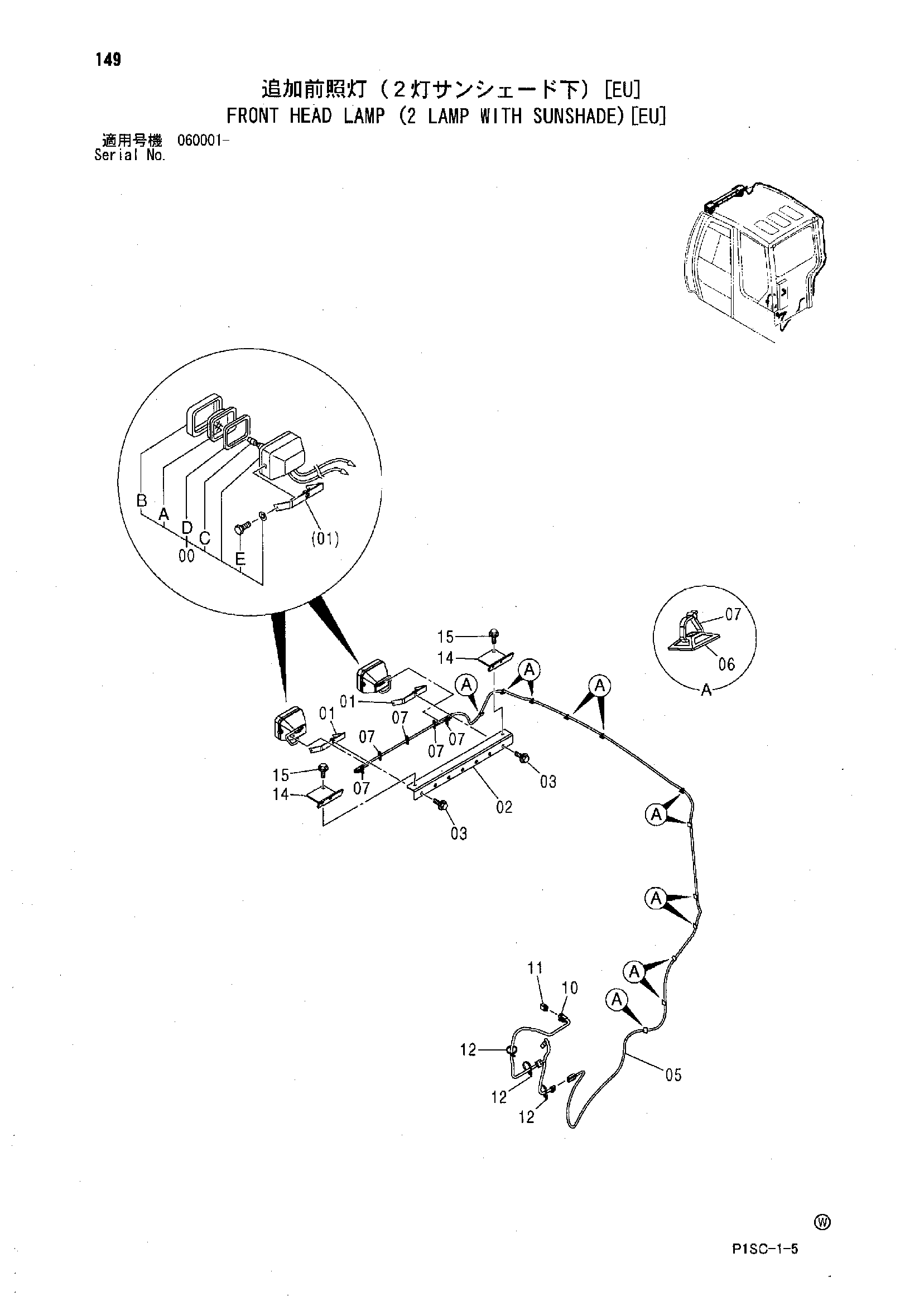

![Схема Передний головка фонарь (2 фонарь с сунсхаде)[EU] HITACHI ZX135US-E](/catalog-drawings/88/88bf367f-8937-4552-ba25-2473c30a2231.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4274478 | Фара | 2 |
| 00A | 4285646 | Рассеиватель | 1 |
| 00B | 4285647 | Обод | 1 |
| 00C | 4285648 | Лампа | 1 |
| 00D | 4288342 | Прокладка | 1 |
| 00E | J900616 | Болт | 2 |
| 01 | 9737119 | Кронштейн | 2 |
| 02 | 8092509 | Кронштейн | 1 |
| 03 | J021230 | Болт с шайбой | 2 |
| 03 | J271230 замена: J901230 | Болт с шайбой | 2 |
| 05 | 4602048 | Жгут проводов | 1 |
| 06 | 4289709 | Опора | 12 |
| 07 | 4605834 | Ленточный зажим | 17 |
| 10 | 3092402 | Жгут проводов | 1 |
| 11 | 4436534 | Реле | 1 |
| 12 | 4055312 | Ленточный зажим | 3 |
| 14 | 3098743 | Кронштейн | 2 |
| 15 | J050830 | Болт с шайбой | 2 |
| 15 | J780830 замена: J780830 | Болт с внутренним шестигранником | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX135US-E и серийный номер машины. Это снижает риск заказа детали другого исполнения.
