4 Ходовой многофункциональный рычаг трубопроводы — HITACHI ZX135US-E

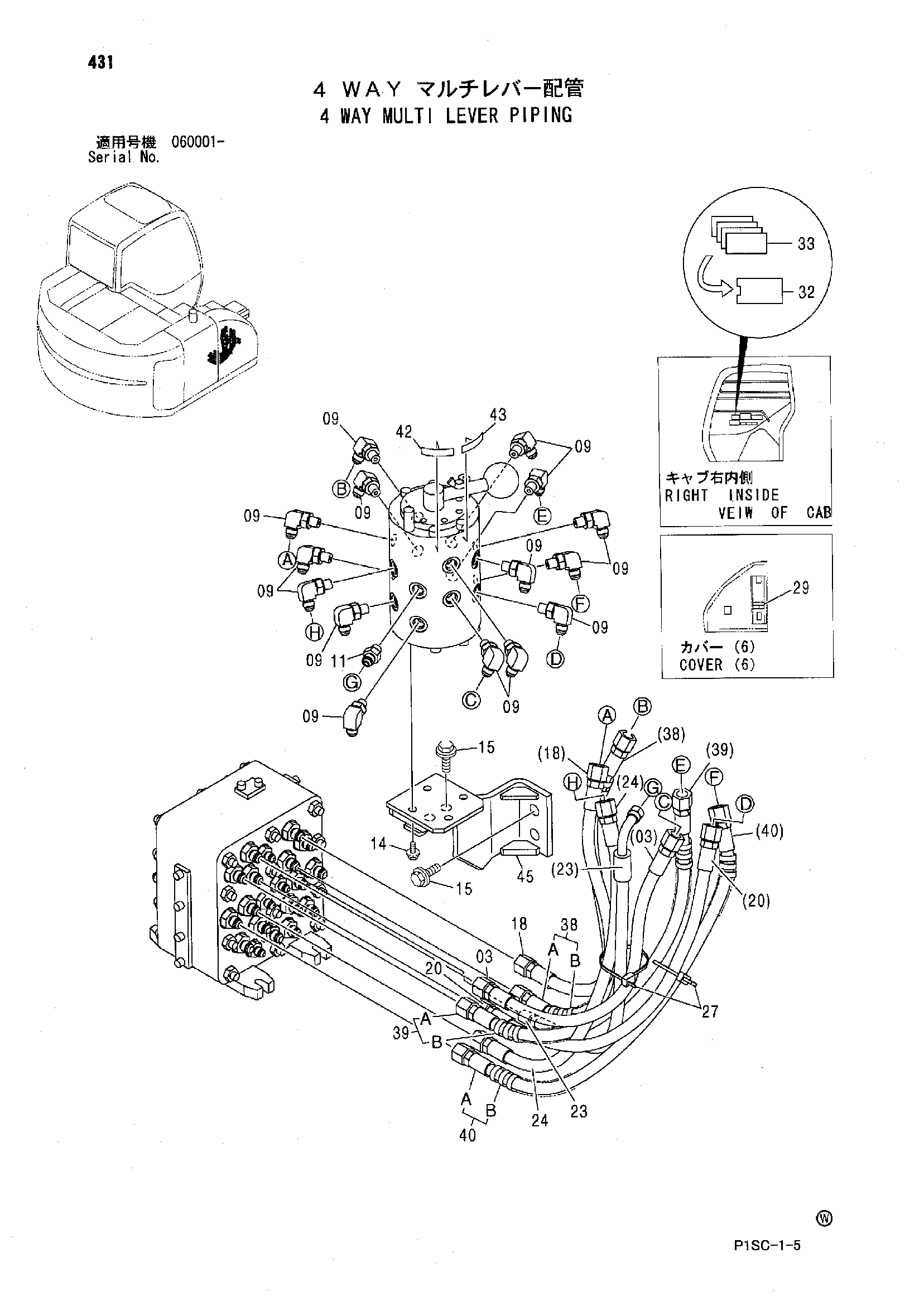

Заводская схема «4 Ходовой многофункциональный рычаг трубопроводы» для HITACHI ZX135US-E. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | 4441404 | Шланг (C) | 1 |
| 09 | A852323 | Угловой штуцер | 15 |
| 09A | 957366 | Уплотнительное кольцо | 1 |
| 11 | A852123 | Адаптер | 1 |
| 11A | 957366 | Уплотнительное кольцо | 1 |
| 14 | J020820 | Болт с шайбой | 4 |
| 14 | J260816 замена: J900816 | Болт с шайбой | 4 |
| 15 | J021035 | Болт с шайбой | 4 |
| 15 | J271035 замена: J901035 | Болт с шайбой | 4 |
| 18 | 4451768 | Шланг (A) | 1 |
| 20 | 4451770 | Шланг (D) | 1 |
| 23 | 4451767 | Шланг (G) | 1 |
| 24 | 4451772 | Шланг (H) | 1 |
| 27 | 4055312 | Ленточный зажим | 2 |
| 29 | 3059267 | Информационная табличка | 1 |
| 32 | 4260602 | Корпус | 1 |
| 33 | 4288250 | Пластина (х-тйпе) | 1 |
| 33 | 4288251 | Пластина (м-тйпе) | 1 |
| 33 | 4288252 | Пластина (й-тйпе) | 1 |
| 33 | 4288249 | Пластина (к-тйпе) | 1 |
| 38 | 9203945 | Шланг в сборе | 1 |
| 38A | 4451769 | Шланг (B) | 1 |
| 38B | 4449646 | Защитный кожух | 1 |
| 39 | 9203946 | Шланг в сборе | 1 |
| 39A | 4441407 | Шланг (E) | 1 |
| 39B | 4449646 | Защитный кожух | 1 |
| 40 | 9203947 | Шланг в сборе | 1 |
| 40A | 4451771 | Шланг (F) | 1 |
| 40B | 4449646 | Защитный кожух | 1 |
| 42 | 4372969 | Информационная табличка | 1 |
| 43 | 4372968 | Информационная табличка | 1 |
| 45 | 7041103 | Кронштейн | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX135US-E и серийный номер машины. Это снижает риск заказа детали другого исполнения.
