Пилотные гидролинии (B) — HITACHI ZX135US-E

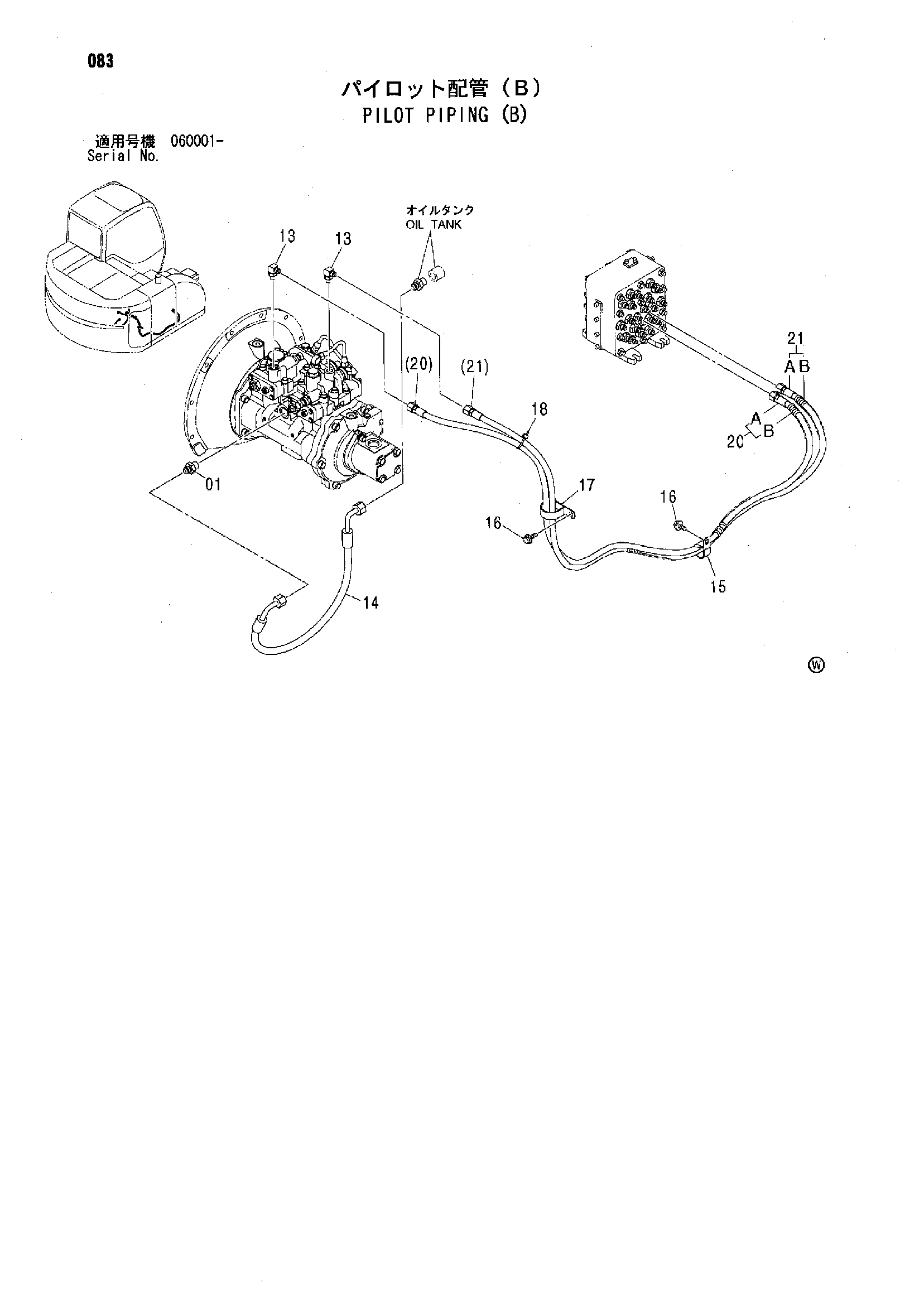

Заводская схема «Пилотные гидролинии (B)» для HITACHI ZX135US-E. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | A852144 | Адаптер | 1 |
| 01A | 4506418 | Уплотнительное кольцо | 1 |
| 13 | A852323 | Угловой штуцер | 2 |
| 13A | 957366 | Уплотнительное кольцо | 1 |
| 14 | 4449354 | Шланг | 1 |
| 15 | 4190264 | Зажим | 1 |
| 16 | J011020 | Болт с шайбой | 2 |
| 16 | J271020 замена: J901020 | Болт с шайбой | 2 |
| 17 | 4190265 | Зажим | 1 |
| 18 | 4055311 | Ленточный зажим | 1 |
| 20 | 9204019 | Шланг в сборе | 1 |
| 20A | 4449326 | Шланг (SA) | 1 |
| 20B | 4327293 | Защитный кожух | 1 |
| 21 | 9200097 | Шланг в сборе | 1 |
| 21A | 4449328 | Шланг (SB) | 1 |
| 21B | 4327293 | Защитный кожух | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX135US-E и серийный номер машины. Это снижает риск заказа детали другого исполнения.
