Каталог запчастей HITACHI

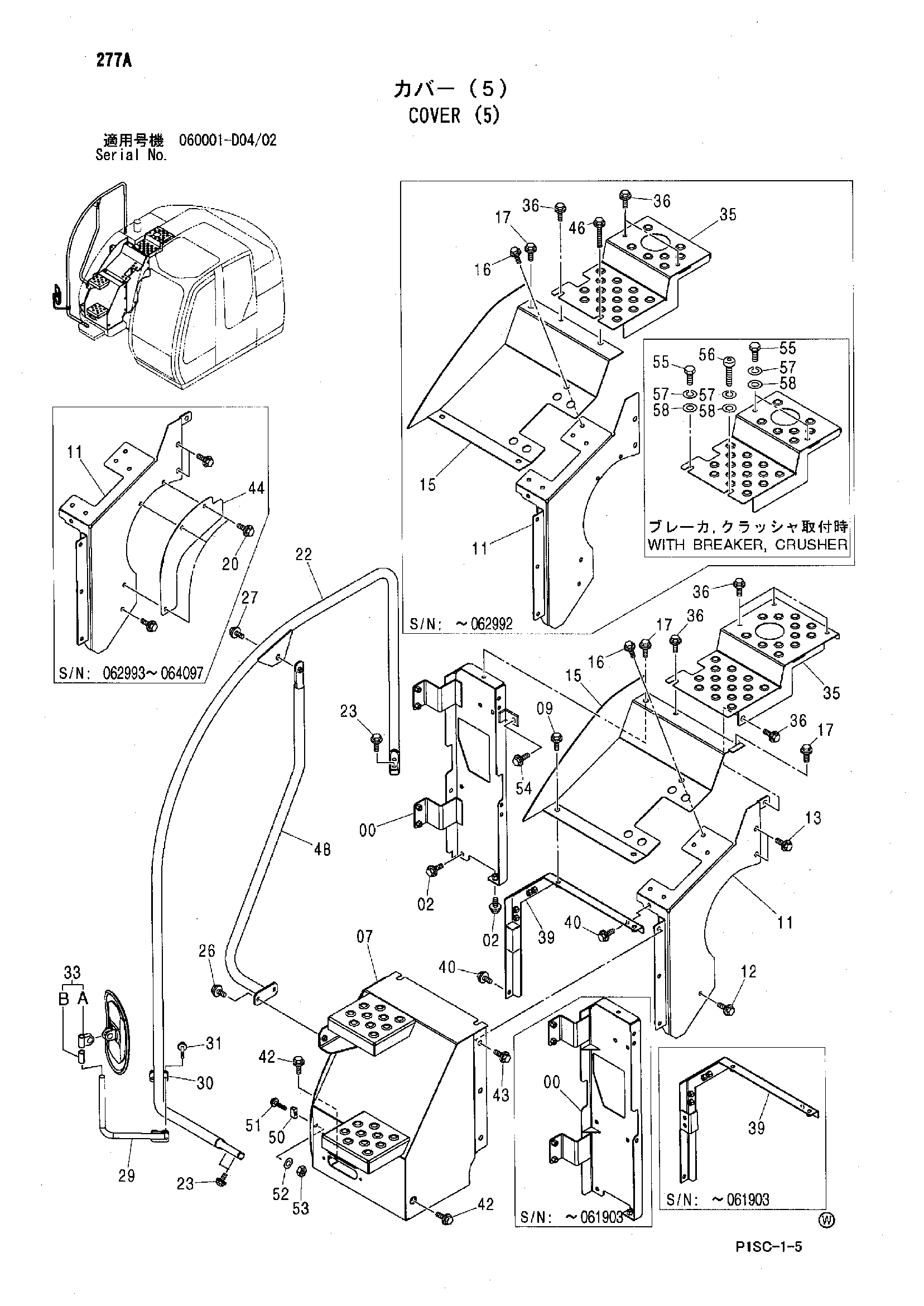

Крышка (5) — HITACHI ZX135US-E
Заводская схема «Крышка (5)» для HITACHI ZX135US-E. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7038988 замена: 7041723 | Опора | 1 |
| 00 | 7041723 | Опора | 1 |
| 02 | J021030 | Болт с шайбой | 2 |
| 02 | J271030 замена: J901030 | Болт с шайбой | 2 |
| 07 | 6019450 замена: 6020733 | Крышка | 1 |
| 07 | 6020733 | Крышка | 1 |
| 09 | J031030 | Болт с шайбой | 2 |
| 09 | J281030 замена: J901030 | Болт с шайбой | 2 |
| 11 | 7038795 | Крышка | 1 |
| 11 | 7043846 | Крышка | 1 |
| 11 | 7045324 | Крышка | 1 |
| 12 | J021035 | Болт с шайбой | 1 |
| 12 | J271035 замена: J901035 | Болт с шайбой | 1 |
| 13 | J031030 | Болт с шайбой | 2 |
| 13 | J281030 замена: J901030 | Болт с шайбой | 2 |
| 15 | 7038785 | Крышка | 1 |
| 15 | 7043845 | Крышка | 1 |
| 16 | J021030 | Болт с шайбой | 1 |
| 16 | J271030 замена: J901030 | Болт с шайбой | 1 |
| 17 | J031030 | Болт с шайбой | 1 |
| 17 | J031030 | Болт с шайбой | 2 |
| 17 | J281030 замена: J901030 | Болт с шайбой | 2 |
| 20 | J021030 | Болт с шайбой | 3 |
| 22 | 7038983 | Стойка | 1 |
| 23 | J011240 | Болт с шайбой | 4 |
| 23 | J271240 замена: J901240 | Болт с шайбой | 4 |
| 26 | J021030 | Болт с шайбой | 2 |
| 26 | J271030 замена: J901030 | Болт с шайбой | 2 |
| 27 | J031030 | Болт с шайбой | 1 |
| 27 | J281030 замена: J901030 | Болт с шайбой | 1 |
| 29 | 8077521 | Стойка | 1 |
| 30 | 4425481 | Хомут | 1 |
| 31 | J010855 | Болт с шайбой | 2 |
| 31 | J260855 замена: J900855 | Болт с шайбой | 2 |
| 33 | 4416704 | Зеркало | 1 |
| 33A | 4460536 | Держатель | 1 |
| 33B | 4460582 | Манжета | 1 |
| 35 | 7040882 | Крышка | 1 |
| 35 | 7041812 | Крышка | 1 |
| 36 | J031030 | Болт с шайбой | 3 |
| 36 | J031030 | Болт с шайбой | 5 |
| 36 | J281030 замена: J901030 | Болт с шайбой | 5 |
| 39 | 7039863 замена: 7041416 | Опора | 1 |
| 39 | 7041416 | Опора | 1 |
| 40 | J021030 | Болт с шайбой | 2 |
| 40 | J271030 замена: J901030 | Болт с шайбой | 2 |
| 42 | J021030 | Болт с шайбой | 2 |
| 42 | J271030 замена: J901030 | Болт с шайбой | 2 |
| 43 | J031030 | Болт с шайбой | 3 |
| 43 | J281030 замена: J901030 | Болт с шайбой | 3 |
| 44 | 3091499 | Крышка | 1 |
| 46 | J031090 | Болт с шайбой | 1 |
| 48 | 8083426 | Стойка | 1 |
| 50 | 4424157 | Ограничитель | 1 |
| 51 | J020640 | Болт с шайбой | 1 |
| 51 | J260640 замена: J900640 | Болт с шайбой | 1 |
| 52 | A590106 | Плоская шайба | 1 |
| 53 | M500605 | Гайка | 1 |
| 54 | J021025 | Болт с шайбой | 1 |
| 54 | J271020 замена: J921020 | Болт с шайбой | 1 |
| 55 | 4469216 | Болт | 3 |
| 56 | 4469217 | Болт | 1 |
| 57 | A590910 | Пружинная шайба | 4 |
| 58 | J217083 | Шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX135US-E и серийный номер машины. Это снижает риск заказа детали другого исполнения.
