4 Ходовой многофункциональный рычаг трубопроводы — HITACHI ZX135US-3F-HCME

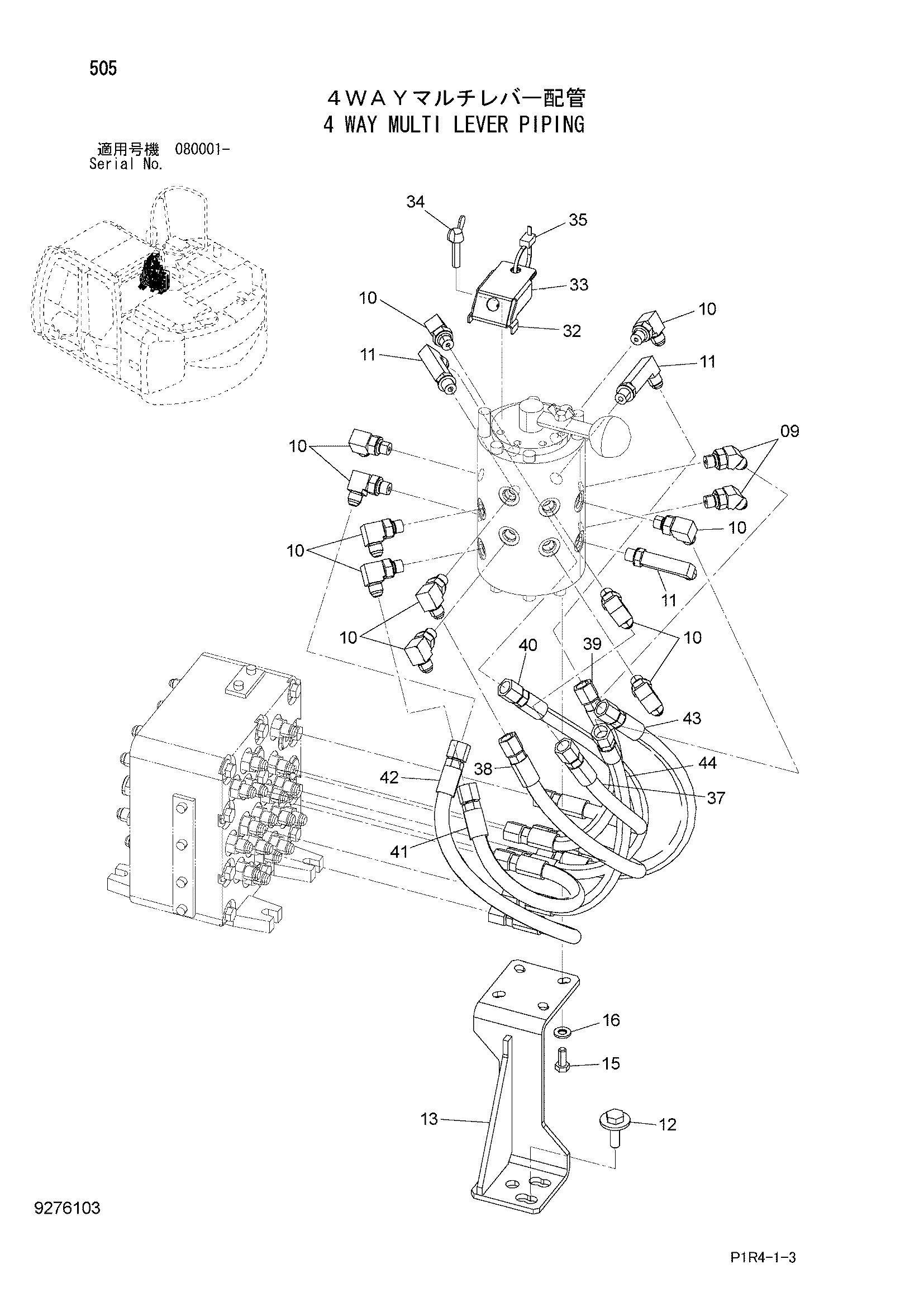

Заводская схема «4 Ходовой многофункциональный рычаг трубопроводы» для HITACHI ZX135US-3F-HCME. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 09 | A852223 | Угловой штуцер | 2 |
| 09A | 957366 | Уплотнительное кольцо | 1 |
| 10 | A852323 | Угловой штуцер | 11 |
| 10A | 957366 | Уплотнительное кольцо | 1 |
| 11 | 4278442 | Угловой штуцер | 3 |
| 11A | 957366 | Уплотнительное кольцо | 1 |
| 12 | J281035 | Болт с шайбой | 3 |
| 12A | J901035 | Болт | 1 |
| 12B | 4486055 | Шайба | 1 |
| 13 | 7052567 | Кронштейн | 1 |
| 15 | J900820 | Болт | 4 |
| 16 | J222008 | Шайба | 4 |
| 32 | 8114220 | Кронштейн | 1 |
| 33 | 3114853 | Кронштейн | 1 |
| 34 | 4688257 | Болт винг | 1 |
| 35 | 4055311 | Ленточный зажим | 1 |
| 37 | 4660222 | Шланг | 1 |
| 38 | 4687669 | Шланг | 1 |
| 39 | 4687674 | Шланг | 1 |
| 40 | 4687675 | Шланг | 1 |
| 41 | 4687671 | Шланг | 1 |
| 42 | 4687672 | Шланг | 1 |
| 43 | 4454405 | Шланг | 1 |
| 44 | 4687673 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX135US-3F-HCME и серийный номер машины. Это снижает риск заказа детали другого исполнения.
