Крышка (5-2)(смещаемый стрела) — HITACHI ZX135US-3F-HCME

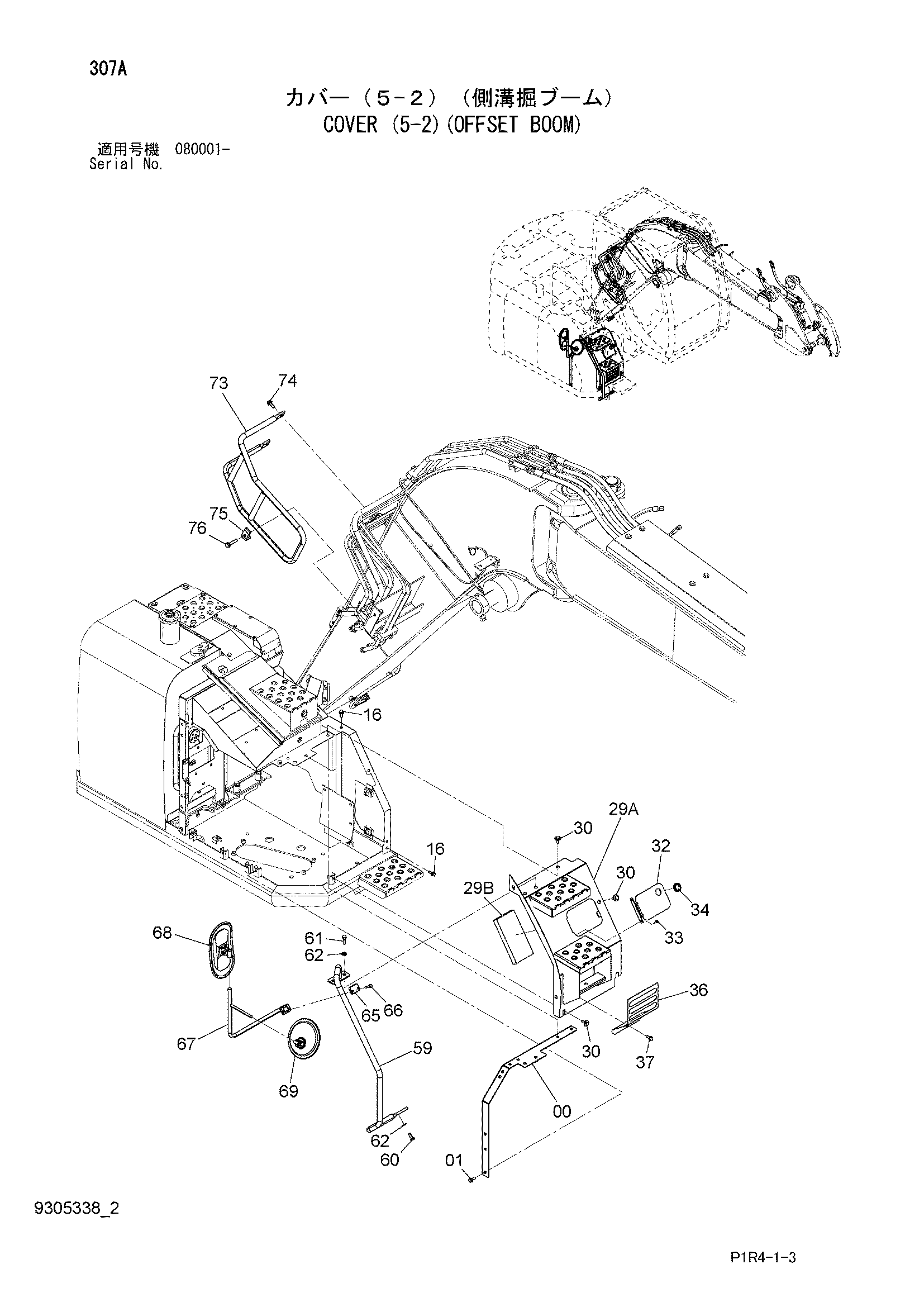

Заводская схема «Крышка (5-2)(смещаемый стрела)» для HITACHI ZX135US-3F-HCME. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7052281 | Опора | 1 |
| 01 | J271030 | Болт с шайбой | 1 |
| 01A | J901030 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 16 | J271030 | Болт с шайбой | 2 |
| 16A | J901030 | Болт | 1 |
| 16B | J222010 | Шайба | 1 |
| 29 | 8114426 | Крышка | 1 |
| 29A | 6025317 | Крышка | 1 |
| 29B | 4687533 | Резиновая прокладка | 1 |
| 30 | J281030 | Болт с шайбой | 5 |
| 30A | J901030 | Болт | 1 |
| 30B | 4486055 | Шайба | 1 |
| 32 | 7052283 | Крышка | 1 |
| 33 | J260616 | Болт с шайбой | 2 |
| 33A | J900616 | Болт | 1 |
| 33B | A590106 | Плоская шайба | 1 |
| 34 | 94-2810 | Резиновая втулка | 1 |
| 36 | 3114632 | Крышка | 1 |
| 37 | J271030 | Болт с шайбой | 1 |
| 37A | J901030 | Болт | 1 |
| 37B | J222010 | Шайба | 1 |
| 59 | 7057264 | Стойка | 1 |
| 60 | J921230 | Болт | 2 |
| 61 | J921240 | Болт | 2 |
| 62 | J222012 | Шайба | 4 |
| 65 | 4373196 | Хомут | 1 |
| 66 | J260845 | Болт с шайбой | 2 |
| 66A | J900845 | Болт | 1 |
| 66B | A590108 | Плоская шайба | 1 |
| 67 | 8120073 | Стойка | 1 |
| 68 | 4416704 | Зеркало | 1 |
| 68A | 4460536 | Держатель | 1 |
| 68B | 4460582 | Манжета | 1 |
| 68C | 4634798 | Болт | 1 |
| 69 | 4208674 | Зеркало | 1 |
| 73 | 7057263 | Стойка | 1 |
| 74 | J271235 | Болт с шайбой | 2 |
| 74A | J901235 | Болт | 1 |
| 74B | J222012 | Шайба | 1 |
| 75 | 4190126 | Хомут трубки | 1 |
| 76 | J271265 | Болт с шайбой | 1 |
| 76A | J901265 | Болт | 1 |
| 76B | J222012 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX135US-3F-HCME и серийный номер машины. Это снижает риск заказа детали другого исполнения.
