Крышка (2)(JD) — HITACHI ZX135US-3F-HCME

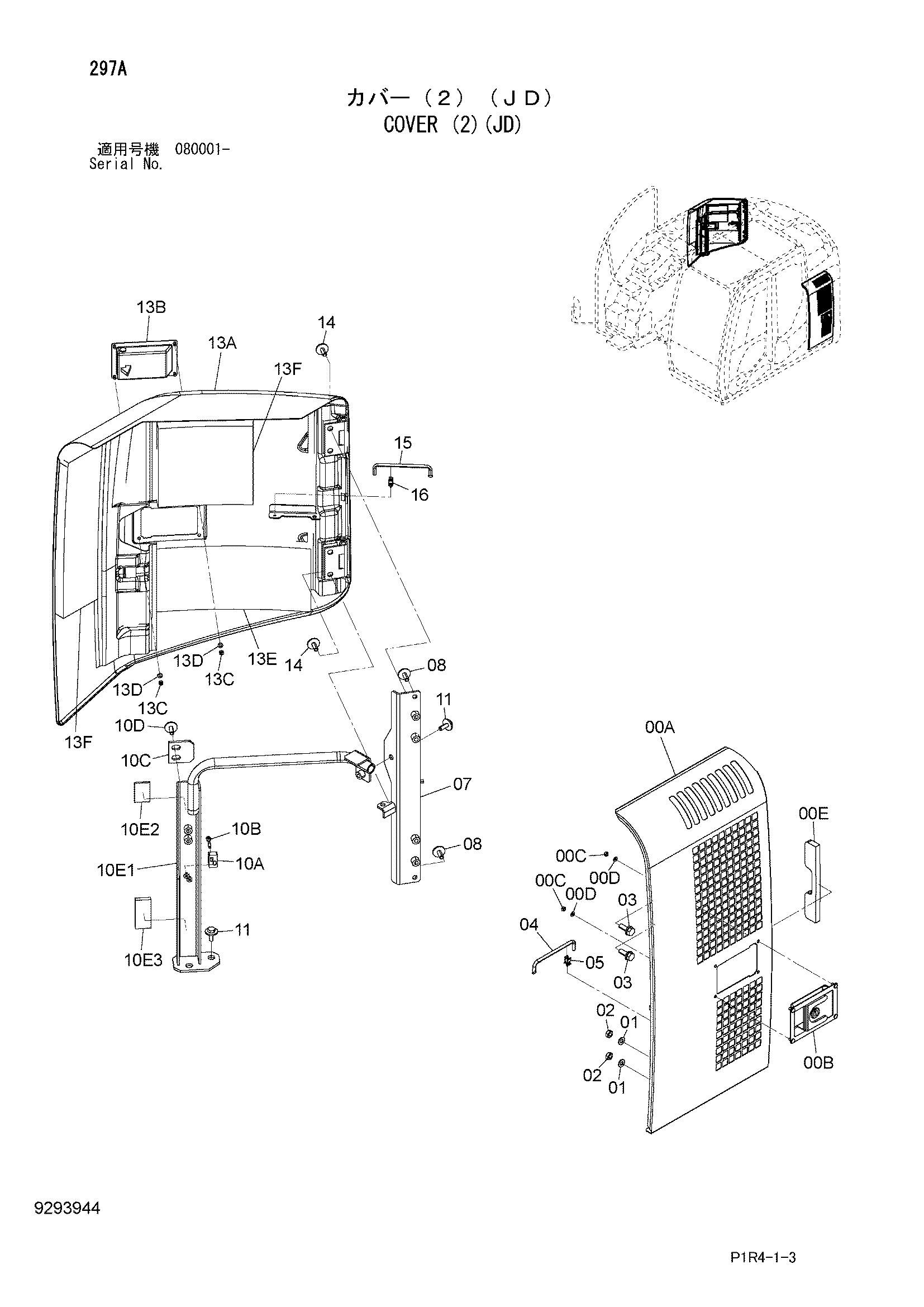

Заводская схема «Крышка (2)(JD)» для HITACHI ZX135US-3F-HCME. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7055474 | Дверь | 1 |
| 00A | 7052495 | Дверь | 1 |
| 00B | 4674554 | Блокировка (левый) | 1 |
| 00C | M500605 | Гайка | 4 |
| 00D | A590106 | Плоская шайба | 4 |
| 00E | 4681563 | Резиновая прокладка | 1 |
| 01 | A590110 | Плоская шайба | 2 |
| 02 | J950010 | Гайка | 2 |
| 03 | J271030 | Болт с шайбой | 2 |
| 03A | J901030 | Болт | 1 |
| 03B | J222010 | Шайба | 1 |
| 04 | 4639112 | Стойка | 1 |
| 05 | 4647195 | Держатель | 1 |
| 07 | 7052427 | Кронштейн | 1 |
| 08 | J281030 | Болт с шайбой | 2 |
| 08A | J901030 | Болт | 1 |
| 08B | 4486055 | Шайба | 1 |
| 10 | 9275149 | Кронштейн в сборе | 1 |
| 10A | 4652573 | Ограничитель | 1 |
| 10B | J260635 | Болт с шайбой | 2 |
| 10BA | J900635 | Болт | 1 |
| 10BB | A590106 | Плоская шайба | 1 |
| 10C | 4638905 | Ограничитель | 1 |
| 10D | J281030 | Болт с шайбой | 2 |
| 10DA | J901030 | Болт | 1 |
| 10DB | 4486055 | Шайба | 1 |
| 10E | 8112723 | Кронштейн | 1 |
| 10E1 | 7052423 | Кронштейн | 1 |
| 10E2 | 4412576 | Резиновая прокладка | 1 |
| 10E3 | 4689192 | Резиновая прокладка | 1 |
| 11 | J281030 | Болт с шайбой | 3 |
| 11A | J901030 | Болт | 1 |
| 11B | 4486055 | Шайба | 1 |
| 13 | 7055476 | Дверь | 1 |
| 13A | 7052747 | Крышка | 1 |
| 13B | 4674554 | Блокировка (левый) | 1 |
| 13C | M500605 | Гайка | 4 |
| 13D | A590106 | Плоская шайба | 4 |
| 13E | 4682526 | Резиновая прокладка | 1 |
| 13F | 4652169 | Резиновая прокладка | 1 |
| 14 | J281030 | Болт с шайбой | 4 |
| 14A | J901030 | Болт | 1 |
| 14B | 4486055 | Шайба | 1 |
| 15 | 4639112 | Стойка | 1 |
| 16 | 4647195 | Держатель | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX135US-3F-HCME и серийный номер машины. Это снижает риск заказа детали другого исполнения.
