Гидробак — HITACHI ZX135US-3F-HCME

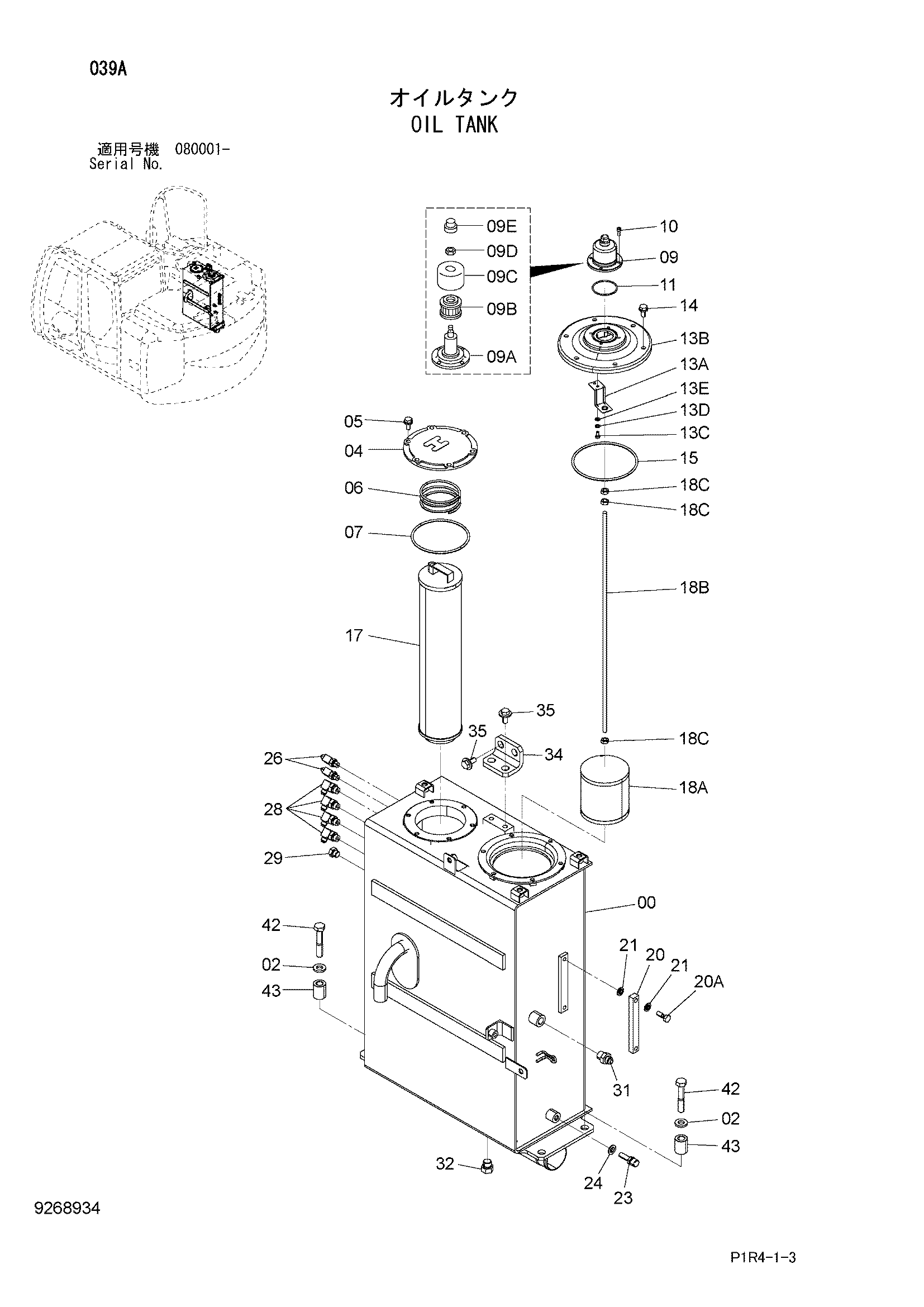

Заводская схема «Гидробак» для HITACHI ZX135US-3F-HCME. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5011002 | Гидробак | 1 |
| 02 | J222016 | Шайба | 4 |
| 04 | 4443782 | Крышка | 1 |
| 05 | J271025 | Болт с шайбой | 6 |
| 05A | J901025 | Болт | 1 |
| 05B | J222010 | Шайба | 1 |
| 06 | 4444482 | Пружина | 1 |
| 07 | 997330 | Уплотнительное кольцо | 1 |
| 09 | 4434017 | Сапун | 1 |
| 09A | 4437833 | Корпус | 1 |
| 09B | 4437838 | Элемент | 1 |
| 09C | 4437837 | Крышка | 1 |
| 09D | 4371825 | Гайка | 1 |
| 09E | 4437836 | Колпачок | 1 |
| 10 | J780616 | Болт с внутренним шестигранником | 4 |
| 11 | A810060 | Уплотнительное кольцо | 1 |
| 13 | 9184556 | Крышка | 1 |
| 13A | 4408661 | Кронштейн | 1 |
| 13B | 1025093 | Крышка | 1 |
| 13C | 4350623 | Болт | 1 |
| 13D | 4225466 | Пружинная шайба | 1 |
| 13E | 4225472 | Плоская шайба | 1 |
| 14 | J271025 | Болт с шайбой | 6 |
| 14A | J901025 | Болт | 1 |
| 14B | J222010 | Шайба | 1 |
| 15 | A810160 | Уплотнительное кольцо | 1 |
| 17 | 4443596 | Фильтрующий элемент | 1 |
| 18 | 4660497 | Всасывающий фильтр | 1 |
| 18A | 4285577 | Сетчатый фильтр | 1 |
| 18B | 4396619 | Шток | 1 |
| 18C | J950010 | Гайка | 3 |
| 20 | 8053499 | Указатель уровня | 1 |
| 20A | 4100967 | Болт | 2 |
| 21 | 449558 | Уплотнительная шайба | 4 |
| 23 | 4250260 | Датчик | 1 |
| 24 | 4250261 | Прокладка | 1 |
| 26 | A852422 | Тройник | 2 |
| 26A | 957366 | Уплотнительное кольцо | 1 |
| 28 | A852333 | Угловой штуцер | 4 |
| 28A | 4509180 | Уплотнительное кольцо | 1 |
| 29 | A885003 | Пробка | 1 |
| 29A | 4509180 | Уплотнительное кольцо | 1 |
| 31 | A852144 | Адаптер | 1 |
| 31A | 4506418 | Уплотнительное кольцо | 1 |
| 32 | A885004 | Пробка | 1 |
| 32A | 4506418 | Уплотнительное кольцо | 1 |
| 34 | 4660496 | Кронштейн | 1 |
| 35 | J281230 | Болт с шайбой | 4 |
| 35A | J901230 | Болт | 1 |
| 35B | 4249324 | Шайба | 1 |
| 42 | J921685 | Болт | 4 |
| 43 | 4646320 | Проставка | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX135US-3F-HCME и серийный номер машины. Это снижает риск заказа детали другого исполнения.
