Основные гидролинии (1)(смещаемый стрела) — HITACHI ZX135US-3F-HCME

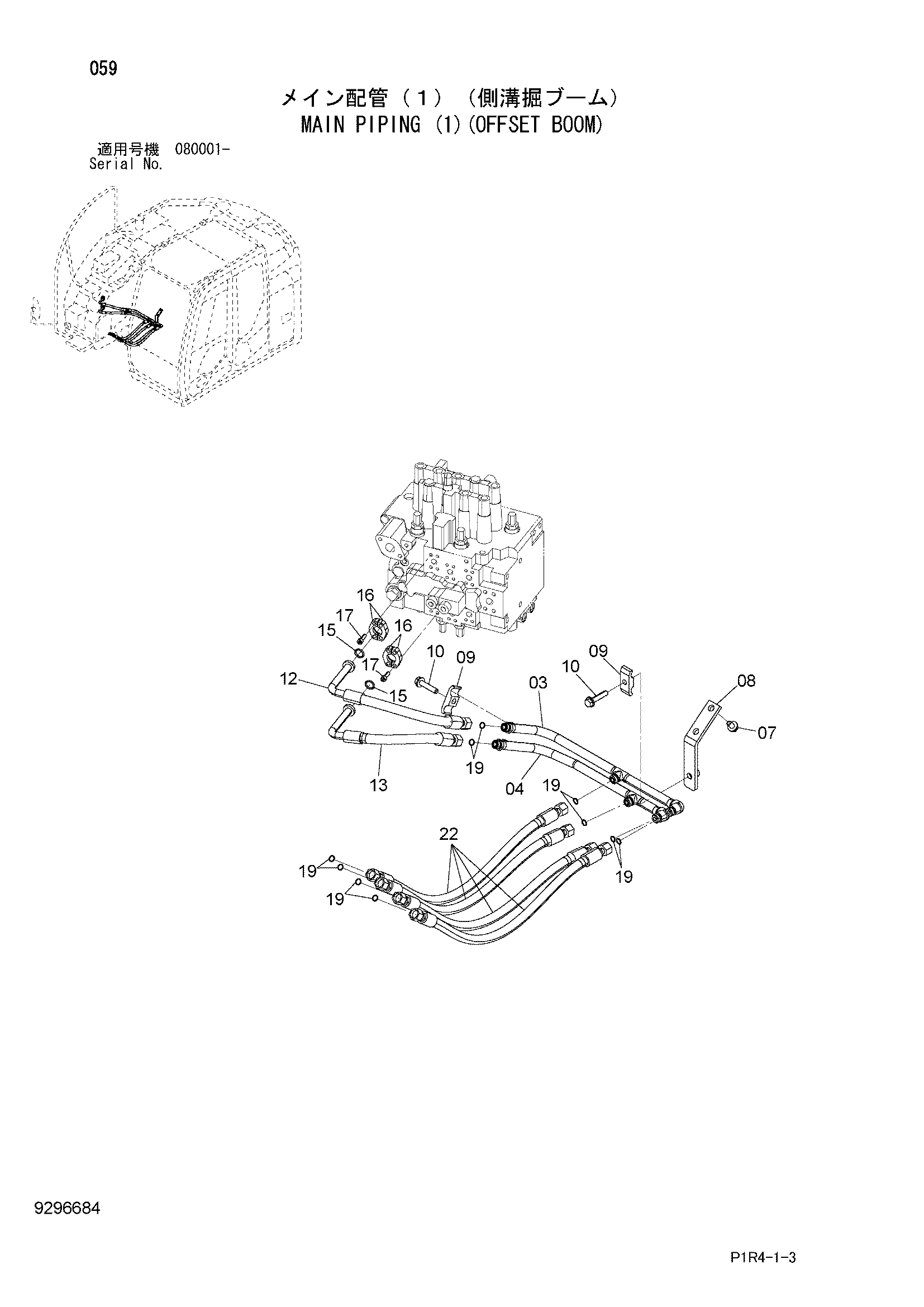

Заводская схема «Основные гидролинии (1)(смещаемый стрела)» для HITACHI ZX135US-3F-HCME. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | 8107453 | Трубка | 1 |
| 04 | 8107454 | Трубка | 1 |
| 07 | J271225 | Болт с шайбой | 2 |
| 07A | J901225 | Болт | 1 |
| 07B | J222012 | Шайба | 1 |
| 08 | 8116306 | Опора | 1 |
| 09 | 4189858 | Хомут трубки | 2 |
| 10 | J271260 | Болт с шайбой | 2 |
| 10A | J901260 | Болт | 1 |
| 10B | J222012 | Шайба | 1 |
| 12 | 4661408 | Шланг | 1 |
| 13 | 4680638 | Шланг | 1 |
| 15 | 4510167 | Уплотнительное кольцо | 2 |
| 16 | 4510173 | Разъёмный фланец | 4 |
| 17 | J780825 | Болт с внутренним шестигранником | 8 |
| 19 | 4138938 | Уплотнительное кольцо | 10 |
| 22 | 4704812 | Шланг | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX135US-3F-HCME и серийный номер машины. Это снижает риск заказа детали другого исполнения.
